2-188275-0

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 1.27mm间距20p双排排母 板载排母, Micro-MaTch系列, 直角, 表面
供应商型号: 3165538
供应商: 海外现货
标准整包数: 900

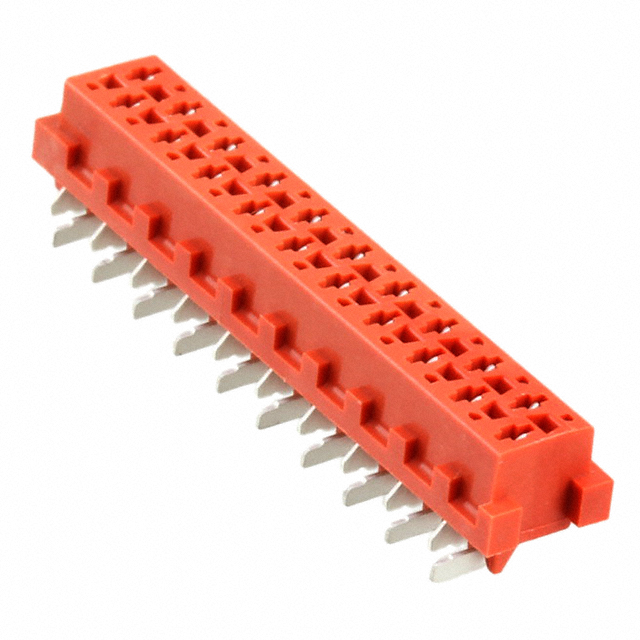

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 2-188275-0

2-188275-0概述


    产品简介


    本产品是一款板对板连接器,属于Micro-MaTch工业级系列,具有20个位置,中心线间距为1.27mm(0.05英寸)。该连接器采用垂直表面贴装方式,具备2行排布的特点。适用于需要高可靠性的板对板信号传输场合,广泛应用于通信、工业自动化、医疗设备等领域。

    技术参数


    - 基本规格:
    - 连接器类型:母端板上连接器
    - 中心线间距:1.27 mm(0.05 in)
    - 针位数:20
    - 端子配置:双排,每排10针
    - 插拔次数:未明确提及
    - 电气特性:
    - 绝缘电阻:1000 MΩ
    - 工作电压:100 VAC
    - 最大电流:1.5 A
    - 接触镀层:锡,镍基底
    - 机械特性:
    - 接触结构:双簧片
    - 锁定机制:顶部进入,极化对齐
    - 安装方向:垂直安装
    - 尺寸:总长27.4 mm,高度5.3 mm,两排间距2 mm
    - 环境条件:
    - 操作温度范围:-40°C 至 105°C
    - 焊接工艺:符合260°C回流焊要求

    产品特点和优势


    该连接器的优势在于其独特的双簧片设计,能够提供更高的接触可靠性。此外,它通过顶部进线的设计实现了简单的插拔操作,极大提高了装配效率。在高密度信号传输方面表现出色,尤其是在狭小空间内也能实现高效连接。同时,该连接器采用环保材料,符合多种国际标准(如UL、RoHS),确保了其长期的稳定性和可靠性。

    应用案例和使用建议


    - 应用场景:
    - 在工业自动化系统中,用于传感器与控制单元之间的信号传输。
    - 医疗设备中用于各种仪器间的精密信号传输。
    - 通信设备中用于电路板间的信号传输。
    - 使用建议:
    - 确保连接器在正确的工作温度范围内使用,避免高温或低温环境下的损坏。
    - 在安装时注意垂直对准,确保极化锁紧机制正确锁定,以提高连接稳定性。
    - 使用适当的焊接工艺进行连接,确保焊点质量。

    兼容性和支持


    - 兼容性:
    - 该连接器可与同系列的其他Micro-MaTch工业级连接器(如2-1768000-1,1318750-1等)配合使用。

    - 技术支持:
    - 产品提供制造商技术支持热线(+1 800 522 6752),确保用户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方案:检查接触区域是否有氧化或污垢,使用无水酒精清洁后再重新安装。
    - 问题:连接器无法正常锁定
    - 解决方案:确认极化锁紧机制正确,如果仍有问题,联系技术支持进行检查。

    总结和推荐


    总体来看,这款Micro-MaTch工业级板对板连接器在多个方面表现优异,尤其在可靠性和稳定性方面表现突出。无论是从设计还是性能上都体现了较高的技术水平,能够满足多种应用场景的需求。因此,强烈推荐给那些对连接器质量和可靠性有较高要求的应用场合。
    该产品在环境适应性、机械强度和电气性能方面均表现出色,特别适合工业自动化、医疗设备和通信设备中的高可靠信号传输需求。我们对其综合性能给予高度评价,并强烈推荐给相关行业用户。

2-188275-0参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 20pin
间距-配接 2.54mm
额定电流 1.5A
类型 Push-Pull,Receptacle
颜色 红色
排数 2
防护等级 -
长*宽*高 27.5mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 卷带包装

2-188275-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-188275-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 2-188275-0 2-188275-0数据手册

2-188275-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
