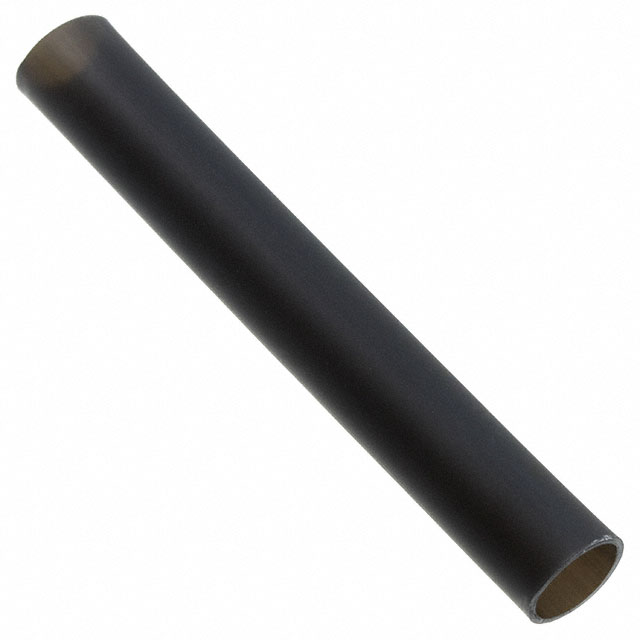

QSZH-125-NR1-50MM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 聚烯烃热缩管, QSZH-125系列, 5.75mm直径, 50mm长, 黑色, 4:1
供应商型号: 3236182
供应商: 海外现货
标准整包数: 100
TE CONNECTIVITY 热缩管 QSZH-125-NR1-50MM

QSZH-125-NR1-50MM概述

    QSZH-125 Tubing:线束密封和保护解决方案

    1. 产品简介


    QSZH-125 管套是一种专为线束、接插件、端子及接头设计的密封和保护产品。它主要应用于车辆制造领域,旨在提供良好的环境密封、机械和电气保护。其主要功能包括环境密封、机械防护、温度适应性等。本产品适用于各种复杂的线束应用,能够有效保护汽车内部线缆,提高系统的可靠性和耐用性。

    2. 技术参数


    QSZH-125 管套具有以下关键技术和规格参数:
    - 工作温度范围: -40°C 至 +125°C,可在持续3000小时的高温条件下稳定运行。
    - 收缩率: 4:1 的高收缩率,确保管套在安装过程中能够紧密贴合。
    - 壁厚: 不同型号有不同的尺寸选择(NR1、NR2、NR3、NR3A 和 NR4),适合不同规格的线束应用。
    - 环境密封性能: 在5% 氯化钠溶液中浸泡24小时后,电阻值可达2×10⁸Ω以上。
    - 阻燃性能: 符合RoHS和ELV标准,无卤素。

    3. 产品特点和优势


    QSZH-125 管套具备多种显著优势:
    - 快速安装: 具备快速安装特性,节省时间成本。
    - 零卤素: 环保材料,符合RoHS和ELV标准。
    - 环境密封性强: 高达2×10⁸Ω的密封性能,防止水气和尘埃侵入。
    - 小横截面轮廓: 低轮廓设计,适用于空间有限的应用场合。
    - 绝缘性能优异: 提供出色的机械保护,抵御弯曲、磨损和切割损伤。
    - 宽泛适用性: 一款管套即可满足多种线束配置需求,便于安装和维护。

    4. 应用案例和使用建议


    QSZH-125 管套广泛应用于汽车制造业中。以下是一些具体应用案例和使用建议:
    - 应用示例:
    - 用于发动机舱内多根线束的保护。
    - 用于车身控制模块(BCM)接插件的密封和保护。
    - 使用建议:
    - 安装前请参照安装指南文档(PIP-101)进行尺寸选择。
    - 在热缩过程中应注意加热均匀,避免管套壁厚不足影响密封效果。

    5. 兼容性和支持


    QSZH-125 管套与各种常见的接插件和线缆兼容。制造商提供了详细的技术支持和安装指南,用户可以联系当地TE Automotive办事处获取更多信息。此外,还可以通过TE官网或客服热线获取更多技术支持和服务。

    6. 常见问题与解决方案


    - 问题1: 热缩过程中壁厚不足。
    - 解决办法: 在安装过程中保持均匀加热,避免管套收缩受限导致壁厚不足。
    - 问题2: 密封性能不佳。
    - 解决办法: 确认安装前电线已经正确压接并清洁干净,避免污染物影响密封效果。


    7. 总结和推荐


    综上所述,QSZH-125 管套是一款非常实用且高效的线束密封和保护产品,适用于汽车制造领域的多种复杂应用。它的优异密封性能、机械保护能力和环保特性使其在市场上具备较强的竞争力。对于需要高效线束保护的应用场合,我们强烈推荐使用QSZH-125 管套。

QSZH-125-NR1-50MM参数

参数
长*宽*高 50mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

QSZH-125-NR1-50MM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QSZH-125-NR1-50MM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY QSZH-125-NR1-50MM QSZH-125-NR1-50MM数据手册
