ES2000-NO.4-B7-0-STK

产品分类: 热缩管
厂牌: TE CONNECTIVITY

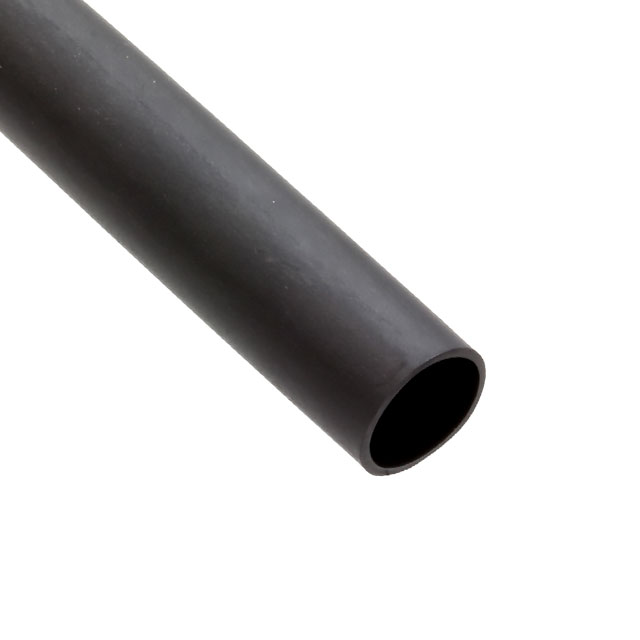

产品描述: Heat Shrink Tubing ST Polyolefin Black Thin Stick
供应商型号: ES2000-NO.4-B7-0-STK
供应商: 国内现货
标准整包数: 75
TE CONNECTIVITY 热缩管 ES2000-NO.4-B7-0-STK

ES2000-NO.4-B7-0-STK概述

    电子元器件技术手册:ES2000 高性能热缩管

    产品简介


    ES2000 是一种高性能热缩管,专为环境保护及电线接头、终端及其他组件的电气绝缘设计。该产品特别适用于恶劣环境下的使用,可提供可靠的机械保护和防水性能。ES2000 可广泛应用于多个领域,如汽车制造、航空航天、电信设备、家电制造业以及工业自动化设备等。

    技术参数


    - 安装条件
    - 最小收缩温度:110°C [230°F]
    - 最小完全恢复温度:135°C [275°F]
    - 电气特性
    - 工作电压:600V
    - 额定温度范围:-40°C 至 130°C [-40°F 至 266°F]
    - 物理特性
    - 尺寸范围
    - 内径(含芯):No.1: 5.72mm [0.225"],No.2: 7.44mm [0.293"],No.3: 10.85mm [0.427"],No.4: 17.78mm [0.700"]
    - 收缩后内径:No.1: 1.27mm [0.050"],No.2: 1.65mm [0.065"],No.3: 2.41mm [0.095"],No.4: 4.45mm [0.175"]
    - 壁厚
    - 各种型号的具体壁厚请参见下表:

    | 型号 | 最大展开直径 | 最大收缩直径 | 最小总壁厚 | 最小管壁厚度 | 最小胶粘层厚度 |
    |
    | ES2000-No.1 | 5.72 mm [0.225"] | 1.27 mm [0.050"] | 1.20 mm [0.047"] | 0.64 mm [0.025"] | 0.56 mm [0.022"] |
    | ES2000-No.2 | 7.44 mm [0.293"] | 1.65 mm [0.065"] | 1.52 mm [0.060"] | 0.76 mm [0.030"] | 0.76 mm [0.030"] |
    | ES2000-No.3 | 10.85 mm [0.427"] | 2.41 mm [0.095"] | 1.91 mm [0.075"] | 0.89 mm [0.035"] | 1.02 mm [0.040"] |
    | ES2000-No.4 | 17.78 mm [0.700"] | 4.45 mm [0.175"] | 2.41 mm [0.095"] | 1.04 mm [0.041"] | 1.37 mm [0.054"] |

    产品特点和优势


    ES2000 的特点如下:
    - 高收缩比:4:1 的收缩比使得少量型号即可覆盖宽泛的直径范围。
    - 阻燃性与坚固性:该材料不仅阻燃,而且机械性能强韧,能够为线束接头、终端和其他组件提供有效的抗拉伸和防磨损保护。
    - 出色的密封效果:厚胶粘层形成有效屏障,防止流体和湿气侵入,并可在宽广的温度范围内良好工作。
    - 认证合规性:通过 UL 认证并符合 RoHS 标准。

    应用案例和使用建议


    - 典型应用:汽车线束防护、电子设备内部线路防护、工业自动化控制系统连接线保护。
    - 使用建议:根据所需保护的电线或组件选择适当型号的 ES2000。安装时确保热缩管完全覆盖需要保护的部分,并在规定温度下均匀加热使其完全收缩。

    兼容性和支持


    ES2000 热缩管可以方便地与其他标准电子元器件结合使用。厂商提供详细的安装指南和技术支持服务,以帮助用户顺利完成安装和后续维护工作。

    常见问题与解决方案


    - 问题: 安装过程中如何避免过热损坏?
    - 解决方案: 控制加热温度在规定的最小完全恢复温度以内,均匀加热以确保热缩管充分收缩且不发生过度变形。

    - 问题: 胶粘层如何正确处理?
    - 解决方案: 确保胶粘层未受到物理损伤或化学污染,在低温环境下进行施工以减少粘连问题。

    总结和推荐


    ES2000 是一款高度可靠且多功能的电子保护解决方案。其高收缩比、优秀的机械性能和可靠的密封效果使其成为多种应用场景的理想选择。总体而言,强烈推荐使用此款热缩管以提升电子设备的耐用性和安全性。

ES2000-NO.4-B7-0-STK参数

参数
4.00' (1.22m)
零件状态 在售
包装方式 盒装,散装

ES2000-NO.4-B7-0-STK厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ES2000-NO.4-B7-0-STK数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY ES2000-NO.4-B7-0-STK ES2000-NO.4-B7-0-STK数据手册

ES2000-NO.4-B7-0-STK封装设计

查看详情并下载
Symbol
Footprint
3D Model
