NB12042001

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: Heat Shrink Tubing
供应商型号: UA-NB12042001
供应商: 海外现货
标准整包数: 1

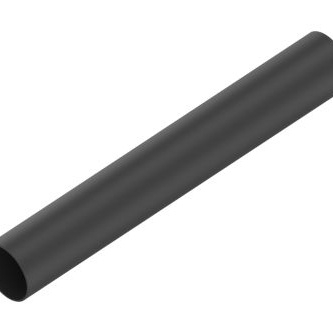

TE CONNECTIVITY 热缩管 NB12042001

NB12042001概述

    ATUM 高膨胀比率粘合剂内衬热收缩管技术手册

    1. 产品简介


    ATUM 热缩管 是一种由泰科电子公司生产的高性能热缩管。它通过辐射交联制成,具有高膨胀比率(3:1 和 4:1)和粘合剂内衬层,能够为各种电气应用提供环境密封保护。ATUM 主要用于连接器背壳密封、电缆分支和损坏电缆的修复,广泛应用于航空、军事、汽车、通信等领域。

    2. 技术参数


    - 物理特性
    - 膨胀比率:3:1 和 4:1
    - 温度范围:连续工作温度 –55°C 至 110°C;全恢复温度 125°C
    - 认证标准:UL 认证至 110°C,600V;符合 MIL-STD-23053 规范

    - 尺寸和规格
    | 尺寸 | 内径 (mm) | 恢复后壁厚 (mm) |
    |
    | 3:1 | 3 | 0.039 |
    | 4.5/1.5 | 4.5 | 0.059 |
    | 6/2 | 6 | 0.079 |

    - 电气特性
    - 介电强度:300 V/mil (ASTM D 2671)

    - 化学特性
    - 耐水性:吸水率 ≤ 0.5% (24小时, 23°C)
    - 耐腐蚀性:不具腐蚀性 (ASTM D 2671)

    - 热稳定性
    - 耐高温:无开裂,滴漏或流动 (225°C, 4小时, ASTM D 2671)
    - 长期热稳定:无开裂,滴漏或流动 (150°C, 168小时, ASTM D 2671)

    3. 产品特点和优势


    - 高膨胀比率:ATUM 的高膨胀比率使其能够适应不同直径的电缆,而无需拆卸连接器。
    - 粘合剂内衬:内部粘合剂涂层在加热时融化并流动,形成良好的环境密封,对水分渗透有极好的屏障效果。
    - 广泛材料兼容性:粘合剂可以粘附于多种材料,包括 PVC、聚乙烯、橡胶和铝等。
    - 优异的机械性能:拉伸强度 ≥ 1300 psi,断裂伸长率 ≥ 300%,具备良好的柔韧性和抗冲击能力。

    4. 应用案例和使用建议


    - 应用场景:ATUM 主要应用于航空、军事、汽车、通信领域的电缆保护,例如连接器密封、电缆分支和修复。
    - 使用建议:在使用 ATUM 进行电缆修复时,应选择适当大小的热缩管,确保其能够紧贴覆盖的组件。对于弯曲频繁的电缆,建议使用更大直径的热缩管以增加灵活性。

    5. 兼容性和支持


    - 兼容性:ATUM 能够与多种塑料、橡胶和金属材料良好粘接,如 PVC、聚乙烯、橡胶和铝等。
    - 技术支持:泰科电子提供全面的技术支持和售后服务,包括咨询、定制服务和质量保证。

    6. 常见问题与解决方案


    - Q: 如何正确选择热缩管的尺寸?
    - A: 通常应选择能够紧密包裹待覆盖组件的最小尺寸,避免过小或过大。
    - Q: 在低温环境下,如何确保热缩管的性能?
    - A: ATUM 热缩管在 –55°C 下表现出良好的柔韧性,可以正常工作。
    - Q: 热缩管在高温下的稳定性如何?
    - A: 在 225°C 和 150°C 下分别经过 4 小时和 168 小时的测试,ATUM 热缩管未出现开裂、滴漏或流动现象,具有优异的高温稳定性。

    7. 总结和推荐


    ATUM 热缩管 以其出色的高膨胀比率、粘合剂内衬和广泛的材料兼容性,在电气应用中表现出色。适用于各种电缆保护和修复任务,特别适合要求高可靠性和长寿命的应用场景。我们强烈推荐 ATUM 热缩管作为高品质的电气保护材料。

NB12042001参数

参数
4.00'(1.22m)
应用等级 工业级
零件状态 在售
包装方式 散装

NB12042001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NB12042001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY NB12042001 NB12042001数据手册

NB12042001封装设计

查看详情并下载
Symbol
Footprint
3D Model
