643226-1

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 6.35mm 1 2pin 19A 锡 通孔安装 31.62mm(长度)*17.27mm(高度)
供应商型号: U-643226-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 643226-1

643226-1概述


    产品简介

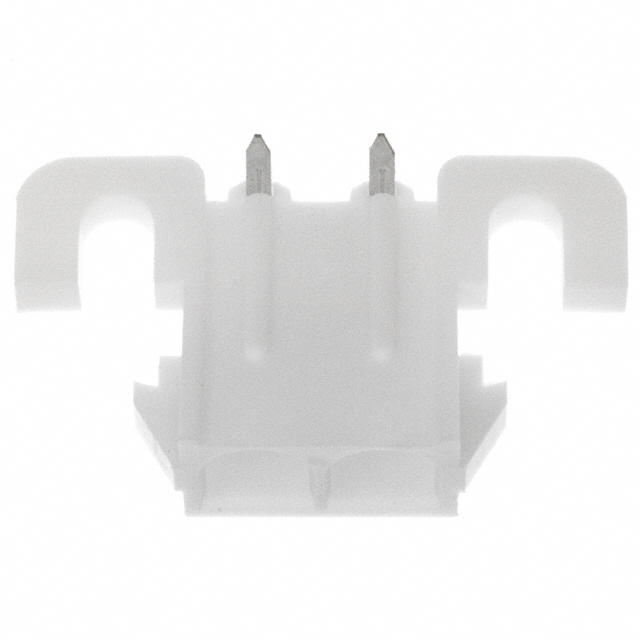

    产品名称: 643226-1 Universal MATE-N-LOK Header, Receptacle, Wire-to-Board
    产品类型: 矩形电源连接器,适用于线到板的连接。
    主要功能: 该连接器采用2个位置设计,中心间距为6.35mm(0.25英寸),主要用于印刷电路板(PCB)的连接。具有出色的电气特性和机械性能,能够在广泛的工业应用中提供可靠的电源传输。
    应用领域: 广泛应用于汽车、电信、医疗设备和工业控制等领域。

    技术参数


    - 中心间距 (Pitch): 6.35 mm (0.25 in)
    - 位置数: 2
    - 连接器系统: 线到板 (Wire-to-Board)
    - 连接器类型: 接收端 (Receptacle),插头 (Header)
    - 额定电压: 600 VAC
    - 最大接触电流: 12 A
    - 操作温度范围: -40 – 105 °C (-40 – 221 °F)
    - 引脚插针材料: 钛
    - 焊接尾长度: 3.7 mm (0.146 in)
    - 端接方法: 通孔焊接 (Through Hole - Solder)
    - 包装数量: 280

    产品特点和优势


    - 多功能兼容性: 支持多种连接器组件,包括插塞、套管和其他附件,方便集成。
    - 高可靠性: 通过严格的电气和机械测试,确保在极端环境下保持稳定性能。
    - 环境适应性强: 操作温度范围广,可在严苛环境中正常工作。
    - 易于安装: 采用直角安装方式,便于集成到PCB板上。
    - 安全标准认证: 通过UL和CSA认证,符合国际安全标准。

    应用案例和使用建议


    应用案例:
    - 汽车制造: 在汽车ECU模块的电源连接中广泛应用。
    - 工业控制: 在工业自动化设备中用于设备间的电源传输。
    - 医疗设备: 在医疗器械中用于保证稳定的电力供应。
    使用建议:
    - 环境选择: 为了确保最佳性能,建议在-40至105°C的环境中使用。
    - 装配注意事项: 安装时确保焊锡质量,以避免接触不良。
    - 维护与检查: 定期进行接触电阻和绝缘电阻的检测,确保连接器长期可靠运行。

    兼容性和支持


    兼容性:
    - 本产品可与UL E28476和VDE标准兼容的产品一起使用。
    支持和服务:
    - 用户在安装和使用过程中遇到问题,可拨打+1 800 522 6752获得技术支持。
    - 产品支持文档和合规信息可访问TE官网进行下载。

    常见问题与解决方案


    问题1: 连接器在高温下出现过热现象。
    解决方案: 检查焊接点的质量,确保没有虚焊或脱焊的情况。如果需要,可以考虑更换焊锡材料,选用更高耐温等级的材料。
    问题2: 接触电阻过高。
    解决方案: 清洁接触面,去除氧化层或污垢。如果情况严重,可能需要重新进行焊接。

    总结和推荐


    综合评估:
    - 643226-1 Universal MATE-N-LOK Header, Receptacle, Wire-to-Board 是一款高度可靠且功能强大的矩形电源连接器,具有广泛的适用性和优越的电气特性。其在工业和商业应用中的表现十分优异,特别适合于汽车、工业自动化和医疗设备等领域。
    推荐:
    - 强烈推荐该产品用于需要高可靠性和良好电气性能的应用场合。对于需要在复杂环境中进行电源传输的场景,该连接器将是理想的选择。

643226-1参数

参数
防护等级 -
针脚数 2pin
颜色 -
额定电流 19A
排数 1
间距-配接 6.35mm
类型 Header,Locking Ramp
触头镀层厚度 - 配接 -
触头镀层 - 配接
长*宽*高 31.62mm(长度)*17.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

643226-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

643226-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 643226-1 643226-1数据手册

643226-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
