103680-1

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: 4pin Shroud AMPMODU MTE Series 14.78mm(高度)
供应商型号: N-103680-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 配件 103680-1

103680-1概述


    产品简介

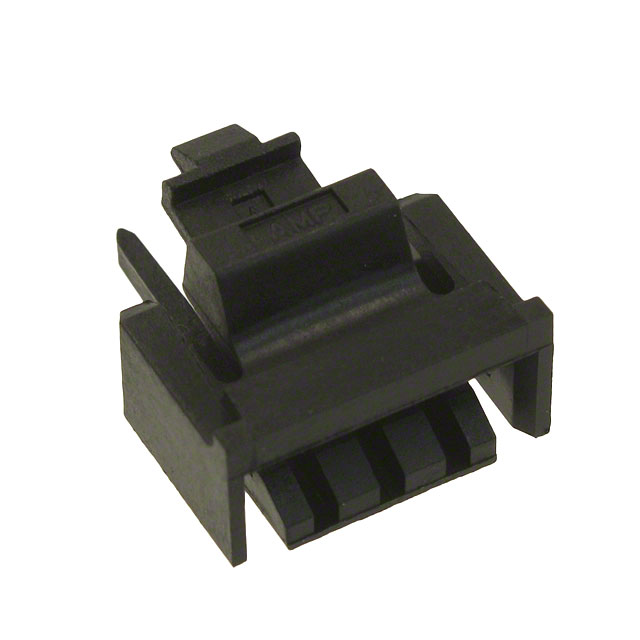

    电子元器件:耦合罩(Coupling Shroud)
    本产品为耦合罩,属于连接器配件类目下的连接器帽盖系列。该耦合罩设计用于保护和稳定连接器,使其在各种严苛环境中保持良好的电气性能。它广泛应用于电信、工业自动化、汽车电子、航空航天等多个领域,是确保连接器正常工作的关键部件。

    技术参数


    - 产品类型: 耦合罩(Coupling Shroud)
    - 材料: 聚合物(Thermoplastic)
    - 颜色: 黑色(Black)
    - 位置数: 4个(Number of Positions: 4)
    - 行数: 1行(Number of Rows: 1)
    - 最大工作温度: 105°C(Operating Temperature (Max): 105 °C)
    - 工作温度范围: -65°C 至 105°C(Operating Temperature Range: -65 – 105 °C)
    - 认证标准: UL 94V-0阻燃等级(UL Flammability Rating UL 94V-0)
    尺寸规格
    - 宽度: 7.8mm(Product Width: 7.8 mm)
    - 长度: 12.32mm(Product Length: 12.32 mm)
    - 高度: 6.15mm(Product Height: 6.15 mm)

    产品特点和优势


    该耦合罩具有以下独特功能和优势:
    1. 材料耐用性: 采用高性能聚合物材料,能够在极端条件下保持稳定性。
    2. 黑色外观: 选择黑色,不仅可以增强视觉效果,还能防止日光直射导致的褪色问题。
    3. 四位置设计: 设计有四个定位点,使得连接更加稳固可靠。
    4. UL 94V-0认证: 拥有高标准的阻燃认证,确保产品在火灾条件下的安全性。
    这些特点使得该产品在高要求的应用环境中表现出色,例如在高温、高湿度或机械振动频繁的场合。

    应用案例和使用建议


    应用场景: 电信设备中的光纤连接器保护、工业自动化系统的信号传输线路保护、汽车电子系统中的控制单元连接保护等。
    使用建议:
    1. 安装时注意方向: 在安装过程中需注意耦合罩的方向,确保其能够正确对接。
    2. 清洁保养: 定期清洁耦合罩,以避免灰尘和其他杂质影响其性能。
    3. 避免挤压: 使用过程中应避免重物挤压或尖锐物体划伤耦合罩表面,以免造成损坏。

    兼容性和支持


    该耦合罩与其他特定型号的产品兼容,如:
    - TE Part #281934-2: 单线密封件(Single Wire Seal)
    - TE Part #282104-1: AMP SUPERSEAL 1.5MM 连接器外壳(Connector Housing)
    - TE Part #0460-202-16141: 德士固态触点(Deutsch Solid Contacts)
    - TE Part #W2S, TE Part #DT06-2S, TE Part #DT04-2P: 线缆固定套件(Cable Clamp Kit)
    此外,如果在使用过程中遇到任何问题,可以通过技术支持热线 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. Q: 安装过程中如何确定耦合罩的方向?
    A: 通常,耦合罩上有明显的定位标记,需要根据连接器的结构将定位标记对准连接器上的相应位置。
    2. Q: 如何处理由于长时间使用而导致的磨损问题?
    A: 如果出现磨损,应及时更换新的耦合罩以保证连接器的正常使用。
    3. Q: 耦合罩在何种环境下需要特别注意?
    A: 在高温、高湿或频繁震动的环境中,应定期检查耦合罩的状态,确保其能继续有效保护连接器。

    总结和推荐


    综合评估:
    - 优点: 高温耐受性、阻燃认证、四位置设计稳定可靠。
    - 市场竞争力: 适用于多种复杂环境,性能稳定,值得信赖。
    推荐:
    该耦合罩在各种高要求的应用场景下表现出色,特别是在高可靠性要求的工业自动化、汽车电子和电信等领域。鉴于其优秀的性能和稳定性,强烈推荐使用。

103680-1参数

参数
配件类型 Shroud
配套使用/相关产品 AMPMODU MTE Series
针脚数 4pin
长*宽*高 14.78mm(高度)
零件状态 在售
包装方式 散装

103680-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

103680-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY 103680-1 103680-1数据手册
