首页  >  产品百科  >  5-535541-7

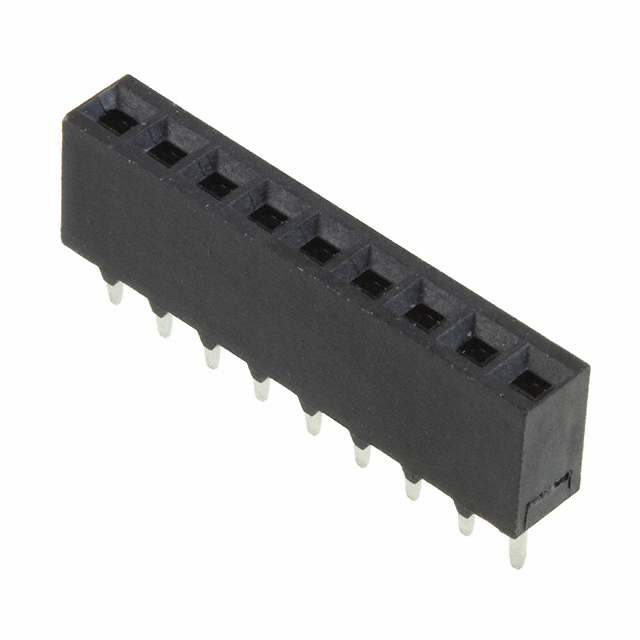

5-535541-7

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2.54mm 1 9pin 2A 760nm 金 黑色 通孔安装 22.86mm(长度)*3.56mm(高度)
供应商型号: 571-5-535541-7
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 5-535541-7

5-535541-7概述


    产品简介


    产品名称: PCB Mount Receptacle, Vertical, Board-to-Board, 9 Position, 2.54 mm Centerline, Gold, Through Hole - Solder, Signal, Modu Connector System
    产品类型: PCB连接器
    主要功能: 提供板对板信号传输的稳定连接,适用于各种高密度应用。
    应用领域: 广泛应用于消费电子、工业自动化、通信设备及汽车电子等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 连接器系统 | Board-to-Board |
    | PCB安装方向 | 垂直 |
    | 位置数 | 9 |
    | 行数 | 1 |
    | 中心线间距 | 2.54 mm (.1 in) |
    | 工作电压(最大) | 333 VAC |
    | 耐压等级(最大) | 750 VAC |
    | 绝缘电阻(最小) | 5000 MΩ |
    | 接触方式 | 插座 |
    | 接触额定电流(最大) | 3 A |
    | 温度范围 | -65°C 至 125°C [-85°F 至 257°F] |
    | 包装数量 | 每盒25个 |

    产品特点和优势


    该产品具有以下显著特点和优势:
    1. 可靠连接: 具有闭口型接触保护设计,有效防止异物侵入。
    2. 优异性能: 高达750 VAC的耐压等级,适合高电压应用场景。
    3. 易用性: 通过通孔焊接方式实现牢固安装,支持波峰焊工艺。
    4. 环保合规: 符合RoHS、ELV和REACH标准,绿色环保且安全。
    5. 兼容性强: 可与多种Modu系列适配器兼容,广泛适用于多类设备。

    应用案例和使用建议


    应用案例:
    1. 工业自动化: 在机器人控制系统中作为关键信号传输部件。
    2. 通信设备: 用于路由器和交换机的板间连接。
    3. 汽车电子: 在车载娱乐系统中实现高效数据传递。
    使用建议:
    1. 确保安装时选择合适的PCB厚度(推荐1.4–2.4 mm),以保障机械稳定性。
    2. 在高振动环境下,建议配合板对板定位结构以提升耐用性。
    3. 考虑长期运行的散热需求,在密集布线区域应适当增加热管理措施。

    兼容性和支持


    该产品属于Modu连接器系统的一部分,可以轻松与TE旗下的其他Modu系列适配器兼容。TE公司提供全面的技术支持服务,包括电话热线(+1 800 522 6752)及在线资源下载平台(TE.com)。此外,产品的文档资料详尽,涵盖产品图纸、CAD模型及行业认证信息,便于客户快速集成至设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器无法正确插拔 | 检查是否有异物阻塞,必要时清理接触面。 |
    | 接触电阻偏大 | 确认焊接质量良好,检查接触面是否存在氧化层。 |
    | 温度过高 | 检查PCB布局是否合理,避免过热问题。 |

    总结和推荐


    综合评估:
    该款PCB Mount Receptacle以其出色的电气性能、坚固的机械结构和卓越的环境适应能力脱颖而出。其广泛的应用领域及严格的环保标准使其成为现代电子设计的理想选择。
    推荐结论:
    对于需要高可靠性连接的应用场景,我们强烈推荐使用这款TE公司的Modu系列连接器。其稳定的表现、便捷的安装方式和优秀的兼容性,将为客户带来极大的便利和价值。

5-535541-7参数

参数
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
额定电流 2A
针脚数 9pin
间距-配接 2.54mm
防护等级 -
颜色 黑色
排数 1
长*宽*高 22.86mm(长度)*3.56mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5-535541-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-535541-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 5-535541-7 5-535541-7数据手册

5-535541-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.059 ¥ 25.8486
25+ $ 2.2 ¥ 18.59
100+ $ 1.8252 ¥ 15.4229
250+ $ 1.7496 ¥ 14.7841
500+ $ 1.5984 ¥ 13.5065
1000+ $ 1.3755 ¥ 11.623
2500+ $ 1.344 ¥ 11.3568
5000+ $ 1.26 ¥ 10.647
库存: 2096
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.84
