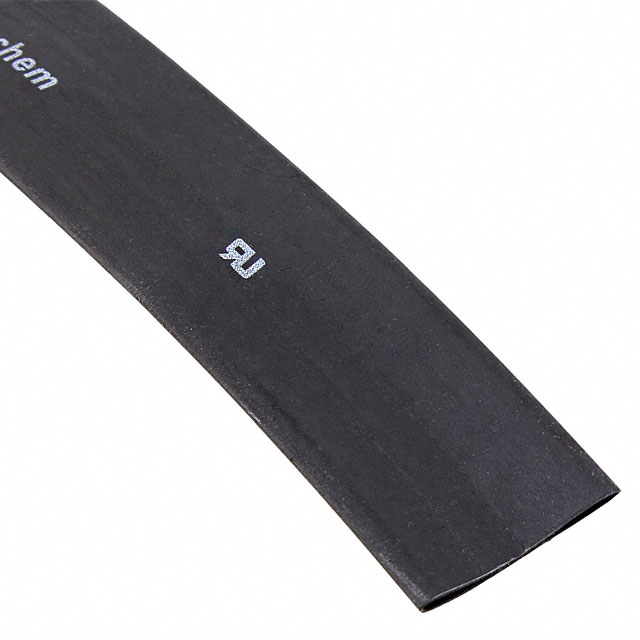

ZH2-15.0-0-FSP-SM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述: Heat Shrink Tubing ST Zerohal Black Thin/Single Spool
供应商型号: A109035-01-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 热缩管 ZH2-15.0-0-FSP-SM

ZH2-15.0-0-FSP-SM概述

    高性能零卤素聚烯烃热缩管:ZH2 系列

    产品简介


    ZH2 系列是 Raychem 公司推出的高性能零卤素聚烯烃热缩管。这些热缩管具有高度阻燃、环保无卤且发烟量极低的特点,适用于各种电气连接和终端绝缘,尤其是在计算机、家电及其他商业电子产品中。此外,它们还广泛应用于轨道交通、公共交通运输工具、建筑及其他封闭环境中,为轻型线束提供保护,并有效防止有害气体的释放。

    技术参数


    主要技术规格
    - 收缩比:2:1
    - 阻燃等级:UL/CSA VW-1
    - 环保性:符合RoHS标准
    - 回收温度:最小完全恢复温度为 90°C (194°F)
    - 工作温度范围:-30°C 至 125°C (-22°F 至 257°F)
    尺寸规格(单位:英寸 / 毫米)
    | 内径 | 扩展状态壁厚 | 收缩后最大内径 | 收缩后最大壁厚 |
    ||
    | 0.8 | 0.047 (±0.008) | 0.016 (±0.008) | 0.008 (±0.004) |
    | 1.0 | 0.059 (±0.008) | 0.020 (±0.008) | 0.008 (±0.004) |
    | ... | ... | ... | ... |
    | 30.0 | 1.264 (±0.020) | 0.591 (±0.020) | 0.018 (±0.008) |

    产品特点和优势


    ZH2 热缩管系列的主要特点是其高度阻燃性、环保无卤特性及卓越的耐高温性能。具体优势如下:
    - 高度阻燃:达到UL/CSA VW-1标准,确保在火灾时能够降低燃烧风险。
    - 环保无卤:几乎不含卤素,符合RoHS标准,减少有害物质排放。
    - 低烟雾排放:即使在燃烧条件下也只产生少量有毒气体,适用于安全要求较高的场合。
    - 适用范围广:无论是电气连接、轻型线束还是建筑物内布线,ZH2 热缩管均能提供可靠的保护。

    应用案例和使用建议


    应用案例
    ZH2 系列热缩管在多个行业中都有广泛应用,例如:
    - 计算设备:用于电线电缆的连接与终端绝缘,确保设备内部线路的安全。
    - 轨道交通:为铁路车辆的轻型线束提供防护,避免有害气体泄漏。
    - 建筑物:用于室内布线,提高整体安全性。
    使用建议
    为了确保最佳使用效果,建议按以下步骤操作:
    - 尺寸选择:根据所需覆盖的组件大小,选择合适的尺寸。一般建议订购稍大尺寸以确保热缩管能紧贴被覆盖部件。
    - 安装前准备:在进行热缩操作之前,确保所有需要保护的电线或组件已清洁并完全干燥。
    - 正确加热:使用适当的加热工具(如热风枪),确保热缩管均匀受热并完全收缩,以达到最佳效果。

    兼容性和支持


    ZH2 系列热缩管通常与多数电线电缆及电气组件兼容。Raychem公司提供全方位的技术支持和售后服务,包括:
    - 全球技术支持热线:包括美国、德国、加拿大、中国、墨西哥、日本、拉丁美洲及英国等国家和地区。
    - 技术支持网站:提供更多详细的产品文档、安装指南和技术资料。

    常见问题与解决方案


    常见问题
    - 热缩管不能完全收缩:可能是因为加热不均匀或温度不够高。
    - 热缩管出现气泡:可能是由于预热不足或湿度较大。
    解决方案
    - 热缩不完全:使用适当的加热工具并确保热缩管完全覆盖待保护区域,同时注意温度和时间控制。
    - 气泡问题:在安装前彻底清洁和干燥待保护部件,确保无水分残留。

    总结和推荐


    综上所述,ZH2 系列热缩管以其高度阻燃、环保无卤、低烟雾排放等显著特点,在各类电子应用中表现出色。特别适合那些对环境保护和消防安全有严格要求的应用场合。建议电子元件制造企业和专业安装人员在相关项目中优先考虑选用该系列产品。

ZH2-15.0-0-FSP-SM参数

参数
1312.3' (400.0m)
零件状态 停产
包装方式 散装,卷带包装

ZH2-15.0-0-FSP-SM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ZH2-15.0-0-FSP-SM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY ZH2-15.0-0-FSP-SM ZH2-15.0-0-FSP-SM数据手册

ZH2-15.0-0-FSP-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
