5227161-9

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity BNC连接器母头 同轴连接器, 印刷电路板安装, 50Ω阻抗, 通孔端接
供应商型号: U-5227161-9
供应商: 云汉优选
标准整包数: 35

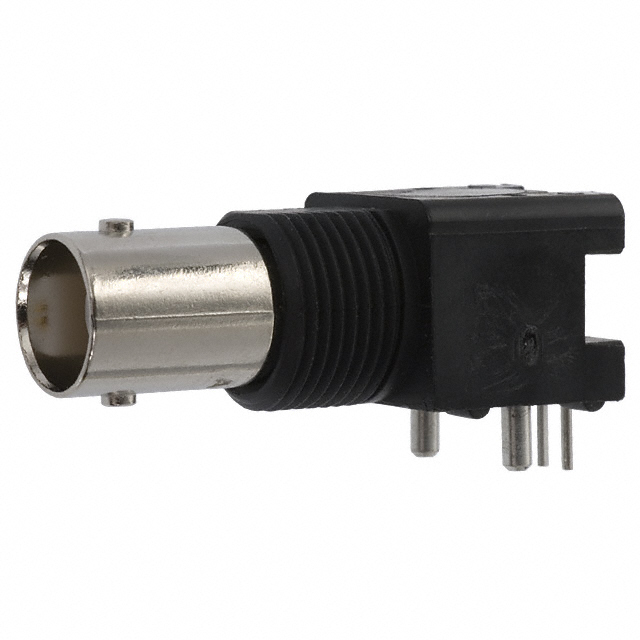

TE CONNECTIVITY 同轴连接器(RF) 5227161-9

5227161-9概述


    产品简介


    产品名称:BNC RF 接口(Jack)
    产品类型:BNC 射频连接器
    主要功能:该射频连接器适用于电缆到印刷电路板(Cable-to-Board)的连接方式,采用面板安装(Panel Mount)形式,能够支持高达4GHz的频率范围。
    应用领域:这种连接器广泛应用于通信设备、测试仪器和数据传输系统中,如雷达系统、卫星通信、无线电测量设备等。

    技术参数


    - 阻抗:50Ω
    - 射频接口:BNC
    - 射频连接器样式:Jack
    - 连接器耦合机制:Bayonet
    - 射频接头公母直径:约14.53mm (0.572 in)
    - 主体材料:锌
    - 接触件镀层材料:镍
    - 中心接触镀层材料:金
    - 终止方法:通孔焊接
    - 操作温度范围:-55℃至85℃ (-67℉至185℉)
    - 包装方式:管装

    产品特点和优势


    产品特点:
    - 高性能阻抗匹配,确保信号完整性。
    - Bayonet耦合机制,便于快速插拔且稳定性好。
    - 硬化锌材质主体,具有良好的机械强度和耐腐蚀性。
    - 通过孔焊接设计,易于在印刷电路板上安装和固定。
    产品优势:
    - 高频特性:能够在高达4GHz的频率下保持稳定的电气性能。
    - 可靠性高:Bayonet耦合机制确保长期稳定的工作状态。
    - 安装便捷:后侧安装方式,适合各种空间受限的应用场合。
    - 兼容性强:广泛兼容各种BNC接口设备,方便系统集成。

    应用案例和使用建议


    应用案例:
    - 雷达系统:用于将天线模块与接收机进行可靠连接。
    - 无线通信设备:用于基站天线与发射器的连接。
    - 测试仪器:如示波器、网络分析仪等设备之间的信号传输。
    使用建议:
    - 在选择安装位置时,考虑到避免高频信号的干扰。
    - 使用适当的焊接工具和工艺,确保焊接点的质量和可靠性。
    - 注意散热问题,特别是在高温环境下长时间使用时。

    兼容性和支持


    兼容性:
    - 可与标准BNC插头和插座配合使用,兼容多种型号。
    - 广泛用于各类测试设备、通信设备、数据采集系统等。
    支持和服务:
    - 客户支持热线:+1 800 522 6752
    - 如需更多技术支持或文档,可访问TE官网(TE.com)获取最新的产品规格书和技术资料。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决办法:确保焊接点充分加热并使用适量的焊锡膏,必要时可使用助焊剂。
    2. 问题:接触不良导致信号衰减。
    - 解决办法:检查接头是否紧密连接,重新插入或调整到最佳位置。
    3. 问题:环境温度过高影响正常工作。
    - 解决办法:在设计时考虑增加散热措施,如散热片或者使用具有良好热传导性的外壳材料。

    总结和推荐


    这款BNC RF接口(Jack)具备高性能和高可靠性,特别适合需要在4GHz频率范围内工作的通信和测试设备。其Bayonet耦合机制使得安装和拆卸极为方便,而锌材质的主体则提供了优异的机械强度和耐久性。综合来看,该产品不仅性能卓越,而且应用广泛,是一个值得推荐的选择。如果您的应用需要高可靠的射频连接解决方案,这款BNC RF接口无疑是一个不错的选择。

5227161-9参数

参数
最大频率 4GHz
紧固类型 插销锁
端口数 1
触头端接 焊接
类型 Bayonet Lock,Female Socket,Jack
阻抗 50Ω
外壳颜色 银色,黑色
长*宽*高 14.76mm(长度)*34.93mm(高度)
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 管装

5227161-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5227161-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 5227161-9 5227161-9数据手册

5227161-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.869 ¥ 32.8865
175+ $ 3.2445 ¥ 27.5783
280+ $ 3.0498 ¥ 25.9233
350+ $ 2.8968 ¥ 24.6228
1015+ $ 2.754 ¥ 23.409
1120+ $ 2.3664 ¥ 20.1144
5110+ $ 2.1012 ¥ 17.8602
10115+ $ 1.7544 ¥ 14.9124
库存: 700
起订量: 35 增量: 35
交货地:
最小起订量为:35
合计: ¥ 1151.02
