2312000-1

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-2312000-1
供应商: 云汉优选
标准整包数: 8000
TE CONNECTIVITY  2312000-1

2312000-1概述


    产品简介

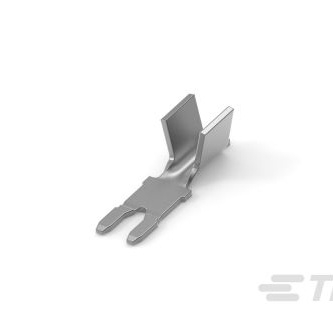

    这款TE Connectivity生产的2312000-1型磁线端子是一种专门用于电线连接的端子,特别适用于电机、变压器等电器设备的线圈绕组连接。其特点是通过刺破式(Poke-In)设计实现快速且稳定的连接,可适用于直径范围为0.82mm到2mm²的导线。产品采用了镀锡工艺,具有优异的抗腐蚀性和导电性能,能确保长期稳定的工作。

    技术参数


    - 接触特性:
    - 磁线终端类型:刺破式(Poke-In)
    - 刺入式接触宽度:3.43mm(0.135英寸)
    - 刺入式接触厚度:0.46mm(0.018英寸)

    - 电气特性:
    - 导线尺寸:18-14 AWG
    - 导线尺寸:0.82-2 mm²

    - 机械特性:
    - 终端高度:6.99mm(0.275英寸)
    - 终端长度:16.59mm(0.653英寸)
    - 终端安装方式:直立式(Straight)
    - 认证及合规性:
    - 欧盟RoHS指令2011/65/EU符合标准
    - 欧盟ELV指令2000/53/EC符合标准
    - 中国RoHS 2指令MIIT Order No 32, 2016无限制物质超过阈值
    - 符合REACH法规(EC)No. 1907/2006,并不含SVHC候选物质
    - 卤素含量低,溴、氯、氟、碘均低于900ppm

    产品特点和优势


    此款磁线端子的主要特点在于其刺破式设计能够轻松安装,并提供可靠的连接。由于采用了镀锡材料,具有优异的耐腐蚀性能和较长的使用寿命。另外,端子的绝缘性能好,适合在各种恶劣环境下使用。此外,该产品的环保标准严格,符合多项国际环保标准,适用于对环保要求较高的应用场合。

    应用案例和使用建议


    - 应用场景:
    - 此类端子广泛应用于各类电动机、变压器、仪器仪表等需要线圈绕组连接的场合。

    - 使用建议:
    - 在安装过程中,确保导线与端子完全刺入,以保证良好的电气接触。对于较细的导线,建议使用适当的压接工具,以确保导线能够稳固地固定在端子内。
    - 安装完成后,应对整个接头进行检查,确保没有松动或损坏,同时也要注意端子周围是否有其他金属部件或导线,以免造成短路。

    兼容性和支持


    该磁线端子可与多种磁线和裸露导线配合使用。制造商提供了详尽的技术支持和文档资源,如产品图纸、CAD文件等。如有任何疑问,可以联系厂商获取帮助,联系方式为+1 800 522 6752。

    常见问题与解决方案


    - 问题1:端子与导线连接不稳定
    - 解决方法:确保导线完全插入端子中,可以使用专用压接工具来加强连接。

    - 问题2:端子出现氧化现象
    - 解决方法:更换新的端子,或者使用导电膏涂抹端子表面,避免氧化。

    总结和推荐


    总体而言,这款TE Connectivity的2312000-1磁线端子凭借其出色的连接性能、优秀的耐用性和环保标准,在多种工业应用中展现出色的表现。无论是从技术规格还是从性价比角度来看,它都是一个值得推荐的产品。如果您需要一款高效、可靠并且符合环保标准的磁线端子,那么这款产品无疑是您的理想选择。

2312000-1参数

参数
零件状态 在售
包装方式 盒装,卷带包装

2312000-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2312000-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2312000-1 2312000-1数据手册

2312000-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
