826852-3

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 6.35mm 1 10pin 12A 锡 通孔安装
供应商型号: 571-826852-3
供应商: Mouser
标准整包数: 1

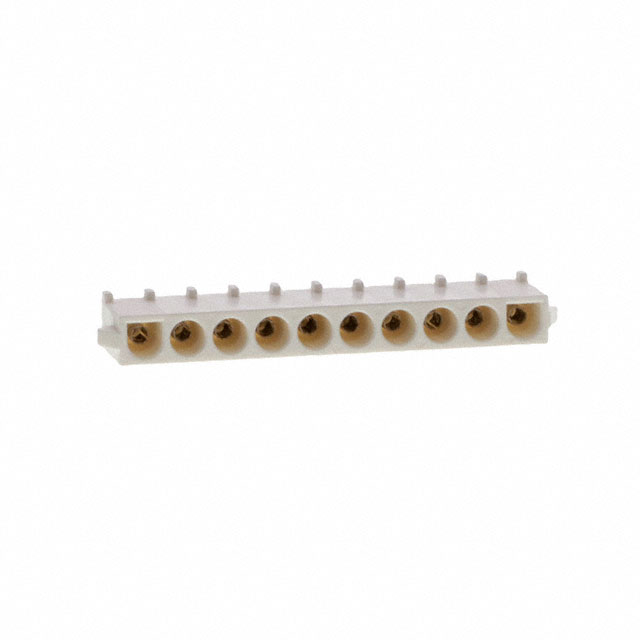

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 826852-3

826852-3概述


    产品简介


    本产品为826852-3型号的电源连接器,属于矩形电源连接器系列。它是一款通用型的MATE-N-LOK插头,适用于线对板连接。该连接器设计用于印刷电路板(PCB),具有10个位置,中心间距为6.35毫米(0.25英寸)。该连接器能够支持高达600VAC的工作电压,适合多种应用场合,包括工业自动化、通信设备及消费电子产品等领域。

    技术参数


    - 产品类型:插头(Plug)
    - 连接系统:线对板(Wire-to-Board)
    - 中心间距(Pitch):6.35毫米(0.25英寸)
    - 位置数:10个
    - 工作电压:600VAC
    - 最大接触电流:12安培
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)
    - 安装方式:垂直安装(Vertical PCB mount)
    - 接触材料:锡镀层
    - 接触面积镀层厚度:120至200微米(3至5微英寸)

    产品特点和优势


    这款826852-3型号的矩形电源连接器具备多项优点,使其在市场上具有强大的竞争力:
    1. 高可靠性:通过严格的UL和CSA认证,确保在各种恶劣环境下稳定工作。
    2. 耐用性强:采用高质量的PA 6.6材质,提供出色的机械强度和耐温性能。
    3. 便于组装:采用锡镀层的接触点和焊接式安装方式,便于生产和组装。
    4. 高性能:接触点能够承受高达12安培的电流,适用于高功率应用。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于各类工业设备中,例如自动化控制系统的电路板连接,以及电动汽车的电池管理系统。此外,它也适用于家用电器如洗衣机和空调中的电源接口。
    使用建议
    1. 正确布线:在进行线路连接时,请确保每条电线都能正确无误地连接到相应的接触点。
    2. 防护措施:建议在安装完成后,使用配套的密封件或插头以增强防水防尘能力。
    3. 定期检查:定期检查连接器及其接线情况,确保所有连接稳固可靠,及时更换损坏部件。

    兼容性和支持


    此产品与同类MATE-N-LOK系列的其他型号具有良好的兼容性,可以方便地与同一系列的产品配套使用。如有需要,可随时联系技术支持热线+1 800 522 6752获取帮助。同时,TE公司提供了详尽的技术文档和支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:重新清洁接触点并确保接触良好,或者考虑更换新的连接器。
    2. 问题:无法正常锁紧
    - 解决方案:检查连接器是否完全插入,并且正确对齐,必要时请更换连接器外壳或接触件。
    3. 问题:工作温度异常
    - 解决方案:检查是否超出操作温度范围,必要时采取散热措施或将连接器置于合适的工作环境中。

    总结和推荐


    综上所述,826852-3型号的矩形电源连接器在可靠性、耐用性和易用性方面表现优异。其广泛的适用性和较高的安全性使其成为工业和消费电子领域的理想选择。如果你正在寻找一款高性能的电源连接器,强烈推荐选用此产品。

826852-3参数

参数
排数 1
类型 Header,Locking Ramp
触头镀层厚度 - 配接 -
触头镀层 - 配接
针脚数 10pin
颜色 -
额定电流 12A
间距-配接 6.35mm
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

826852-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826852-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 826852-3 826852-3数据手册

826852-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
