QSZH-125-NR4-STK

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-QSZH-125-NR4-STK
供应商: 期货订购
标准整包数: 240
TE CONNECTIVITY 热缩管 QSZH-125-NR4-STK

QSZH-125-NR4-STK概述


    产品简介

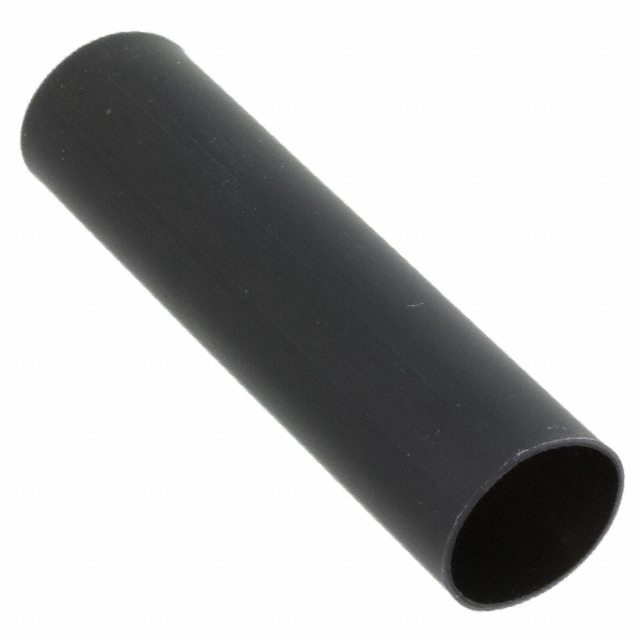

    QSZH-125热缩管是一种专为汽车环境中线束捆扎、连接器、端子和接头提供密封和保护的零卤素双壁热缩管。它的主要功能包括环境密封、机械和电气保护。该产品广泛应用于汽车电子设备中,以确保电气接头的安全和可靠运行。

    技术参数


    - 连续工作温度范围: -40°C 至 +125°C(3000小时)
    - 收缩比: 4:1
    - 收缩温度: 135°C
    - 耐液体性: 防水
    - 规格尺寸:
    - NR1: 内径5.75mm,外径2.65mm
    - NR2: 内径7.50mm,外径3.45mm
    - NR3: 内径11.00mm,外径4.65mm
    - NR3A: 内径14.00mm,外径5.90mm
    - NR4: 内径18.30mm,外径7.40mm
    - 主要电气特性:
    - 最低绝缘电阻: 2 x 10^8 欧姆(浸泡24小时后在5% NaCl溶液中)
    - 零卤素材料
    - 通过加热后,内部胶粘剂融化并挤压在电线焊接点和芯线上

    产品特点和优势


    - 出色的环境密封性: 最低绝缘电阻达到2 x 10^8欧姆(浸泡24小时后在5% NaCl溶液中)。
    - 快速安装: 可以在几分钟内完成安装。
    - 零卤素材料: 对环境友好,不会产生有害物质。
    - 可检查性: 安装后易于检查。
    - 机械保护: 有效防止弯曲、磨损和割伤。
    - 应用灵活性: 单一尺寸覆盖多种电线组合和接地线大小。
    - 温度等级: 能够承受高达125°C的工作温度。
    - RoHS/ELV合规: 符合环保标准。

    应用案例和使用建议


    应用场景: 主要用于汽车电子设备中的线束捆扎、连接器、端子和接头。例如,用于保护汽车发动机舱内的复杂电气接头,确保其在高温、振动和腐蚀环境下仍能保持良好的密封和保护。
    使用建议:
    - 在选择合适的尺寸时,请参考安装指南(PIP-101),确保正确的尺寸以实现最佳效果。
    - 在加热过程中要注意控制温度和时间,避免过度收缩导致壁厚不足。
    - 使用推荐的应用设备进行安装,如TE Automotive RBK-ILS处理器。

    兼容性和支持


    - 兼容性: 适用于多种汽车电子系统和组件,能够与其他常见的电气保护材料和设备配合使用。
    - 支持服务: 用户可以联系当地的TE Automotive办公室获取更多信息和支持。

    常见问题与解决方案


    - 问题: 在安装过程中,管材没有完全收缩。
    - 解决方案: 确保加热设备达到所需的温度和加热时间,同时检查是否在管材上施加了适当的压力。

    - 问题: 安装后发现防水性能不佳。
    - 解决方案: 确认安装前电线和接头已经彻底清洁,且加热过程充分进行,使胶粘剂完全熔化和均匀分布。

    总结和推荐


    总体而言,QSZH-125热缩管是一款非常优秀的电子元件,具有出色的环境密封性和机械保护能力,能够广泛应用于各种复杂的汽车电气系统。它在耐高温、防水和机械保护方面表现优异,特别适合需要高可靠性电气连接的场合。因此,我们强烈推荐这一产品给需要高可靠性、高性能电气保护的用户。

QSZH-125-NR4-STK参数

参数
4.00' (1.22m)
应用等级 工业级
零件状态 在售
包装方式 散装

QSZH-125-NR4-STK厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QSZH-125-NR4-STK数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY QSZH-125-NR4-STK QSZH-125-NR4-STK数据手册

QSZH-125-NR4-STK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 6.6875 ¥ 54.8375
480+ $ 6.5375 ¥ 53.6075
1200+ $ 6.375 ¥ 52.275
6000+ $ 5.8875 ¥ 48.2775
18000+ $ 5.475 ¥ 44.895
库存: 24000
起订量: 240 增量: 240
