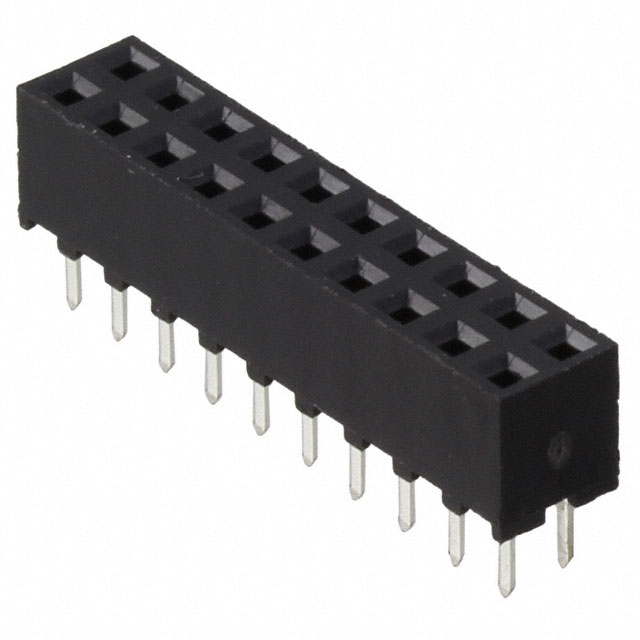

3-1470209-3

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2mm 2 20pin 1A 203nm 金 黑色 通孔安装 20mm(长度)*4mm(高度)
供应商型号: JY-3-1470209-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 3-1470209-3

3-1470209-3概述


    产品简介


    本产品是一款适用于电路板到电路板连接的垂直安装插座(PCB Mount Receptacle),型号为3-1470209-3。它属于AMP MODU系列,设计用于信号传输。该插座具有20个接触点,中心线间距为2毫米,金镀层触点采用通孔焊接工艺。其黑色主体结构使其易于识别和集成到多种电路板设计中。该产品适用于需要高密度和可靠信号传输的应用场景。

    技术参数


    - 接触点数: 20个
    - 中心线间距: 2毫米
    - 接触方式: 金镀层插针,通孔焊接
    - 接触载流能力: 最大1安培
    - 绝缘耐压: 650伏交流电
    - 工作电压: 250伏交流电
    - 操作温度范围: -40°C 至 105°C
    - UL阻燃等级: UL 94V-0
    - 封装方式: 盒装及托盘
    - 材料: 塑料主体,铜合金接触基材,金镀层接触表面

    产品特点和优势


    - 高密度连接: 20个接触点提供紧凑的布局,适合高密度电路板设计。
    - 可靠信号传输: 通过2毫米的中心线间距保证信号传输的稳定性。
    - 优良的热稳定性和机械稳定性: 工作温度范围宽,-40°C 至 105°C,确保在各种环境中稳定运行。
    - 高绝缘耐压: 最大650伏交流电的绝缘耐压性能,提升产品的可靠性。
    - 环保材料: 低卤素材料,不含卤化物,符合多项国际环保标准,如欧盟RoHS和REACH。

    应用案例和使用建议


    应用场景:
    该插座广泛应用于工业自动化、通信设备、医疗仪器、汽车电子等领域的高密度电路板设计。例如,在工业控制面板中,可作为关键部件实现多个电路板间的信号连接。
    使用建议:
    1. 在焊接时需注意焊接温度不超过240°C,以避免对插座造成损伤。
    2. 为了达到最佳的信号传输效果,应尽量保持连接面清洁,并使用适当的防尘保护措施。
    3. 在组装时,应注意插座与电路板之间的垂直安装,确保正确的接触点对齐。

    兼容性和支持


    该插座与同一系列的连接器(如AMPMODU 2 mm系列)兼容,包括但不限于以下型号:
    - TE Part #2213831-2: BASE ASSY, 80MM, VENTED, SEALED
    - TE Part #2271041-1: 0.8FH, R19H.5, 040, 30/SN, TR, SC
    - TE Part #3-2343522-3: SFP56 STACKED 2X2 RECEPTACLE ASSEMBLY
    厂商提供了全面的支持服务,如遇到任何问题可拨打技术支持热线:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 插座无法正常接合
    - 解决方案: 检查插座与插头是否正确对齐,确保无异物阻塞。
    2. 问题: 接触电阻过高
    - 解决方案: 清洁接触面,确保接触点无氧化层或其他污染物。
    3. 问题: 焊接后接触不良
    - 解决方案: 重新焊接,确保焊接温度适中,避免过热损坏。

    总结和推荐


    总体来看,这款AMPMODU 2 mm PCB Mount Receptacle在设计上注重细节和可靠性,特别适用于需要高密度、高可靠性的电路板间连接。其优良的机械性能和电气性能使其在市场上具有很高的竞争力。因此,对于需要在高密度、高可靠环境下工作的工程师来说,这款插座是一个值得推荐的选择。

3-1470209-3参数

参数
颜色 黑色
类型 Push-Pull,Receptacle
排数 2
触头镀层 - 配接
针脚数 20pin
防护等级 -
额定电流 1A
触头镀层厚度 - 配接 203nm
间距-配接 2mm
长*宽*高 20mm(长度)*4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

3-1470209-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1470209-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 3-1470209-3 3-1470209-3数据手册

3-1470209-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.5124
100+ ¥ 11.0519
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.51
