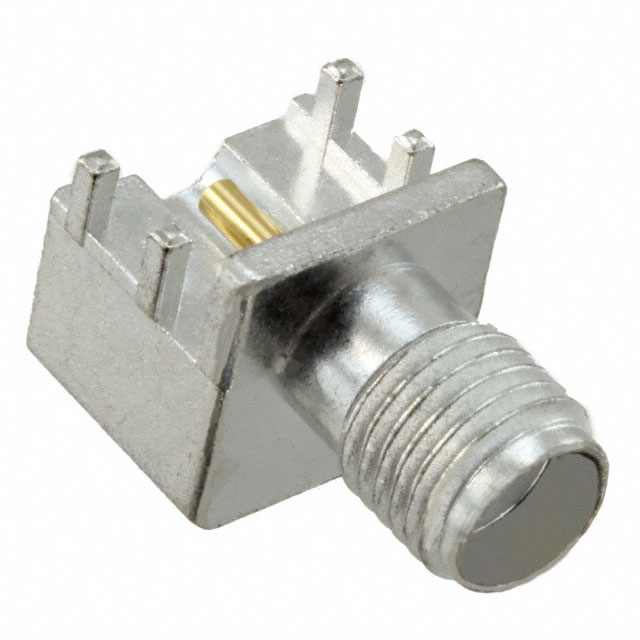

2081005-1

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: Female Socket,Jack,Threaded 1 50Ω 银色 螺纹 焊接 板安装,焊接安装,贴片安装,边缘安装,通孔安装 9.45mm(长度)*16.38mm(高度)
供应商型号: UNP-2081005-1
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) 2081005-1

2081005-1概述

    # SMA RF 接口连接器技术手册

    产品简介


    本产品为SMA射频接口连接器,型号为2081005-1。它是一种带板载安装的接头,设计用于电缆到电路板之间的连接。此连接器的工作频率可达11GHz,阻抗为50欧姆。它通过螺纹机制实现耦合,并提供了一种可靠的板载解决方案。SMA连接器在无线通信、测试测量设备和卫星通信等领域得到广泛应用。

    技术参数


    - 射频接口: SMA
    - 接头类型: Jack(母座)
    - 阻抗: 50 欧姆
    - 耦合方式: 螺纹
    - 射频连接器配合外径: 6.35 毫米(约0.25英寸)
    - 额定工作频率: 11 GHz
    - 端子安装方式: 通孔焊接
    - 连接方式: 电缆到电路板
    - 接触体材料: 红铜铍
    - 接触体镀层材料: 金
    - 基体材料: 锌
    - 基体镀层材料: 锡
    - 操作温度范围: -65 至 165 摄氏度(-85 至 329 华氏度)

    产品特点和优势


    - 高可靠性: 高温及低温环境下的工作稳定性保证了其在恶劣条件下的可靠性能。
    - 广泛兼容: 适用于多种标准SMA接口设备,方便集成和维护。
    - 易于安装: 设计便于通孔焊接,提高安装效率。
    - 环保合规: 符合欧盟RoHS和ELV指令以及中国RoHS标准,无卤素,环保安全。


    应用案例和使用建议


    应用案例
    SMA射频接口连接器常用于无线通信系统、雷达设备、卫星通信和测试仪器中。特别是在要求高稳定性的无线设备中,这种连接器能够提供出色的性能表现。
    使用建议
    - 在进行焊接时,应确保焊接温度不超过260摄氏度,以避免损坏连接器。
    - 在安装过程中,应遵循制造商提供的规范和指导,确保正确安装和连接。
    - 定期检查连接器,确保其工作状态良好,及时更换已损坏或磨损的部件。

    兼容性和支持


    该连接器与同系列的其他SMA连接器兼容,如TE Part #1052422-1等。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利使用和维护这些产品。如需技术支持,可拨打免费热线:+1 800 522 6752。

    常见问题与解决方案


    1. Q: 连接器的使用寿命如何延长?
    - A: 定期检查并清洁连接器,避免氧化和污染,有助于延长其使用寿命。
    2. Q: 如何选择正确的焊接温度?
    - A: 确保焊接温度不超过260摄氏度,以防止损坏连接器。
    3. Q: 产品出现接触不良的问题怎么办?
    - A: 清洁接触点,确保其干净无污渍。如仍存在问题,请联系技术支持寻求帮助。

    总结和推荐


    SMA射频接口连接器2081005-1是一款高度可靠的高性能产品,适用于多种专业领域。它具备良好的温度适应性、环保性和易于安装的特点。其高可靠性和广泛的兼容性使其成为许多应用的理想选择。我们强烈推荐使用这款产品,特别是对于需要高精度和稳定性的无线通信系统和测试测量设备。

    本手册提供了一系列详细的规格和技术参数,以帮助您更好地了解和使用此产品。如果您有任何疑问,欢迎随时联系我们的技术支持团队。

2081005-1参数

参数
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 -
紧固类型 螺纹
端口数 1
长*宽*高 9.45mm(长度)*16.38mm(高度)
安装方式 板安装,焊接安装,贴片安装,边缘安装,通孔安装
零件状态 在售
包装方式 卷带包装

2081005-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2081005-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 2081005-1 2081005-1数据手册

2081005-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
