4-2170747-2

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Connector Accessories Cage/Heat Sink Assembly Right Angle Nickel Silver Alloy Box/Tray
供应商型号: Q-4-2170747-2
供应商: 期货订购
标准整包数: 27
TE CONNECTIVITY  4-2170747-2

4-2170747-2概述


    产品简介

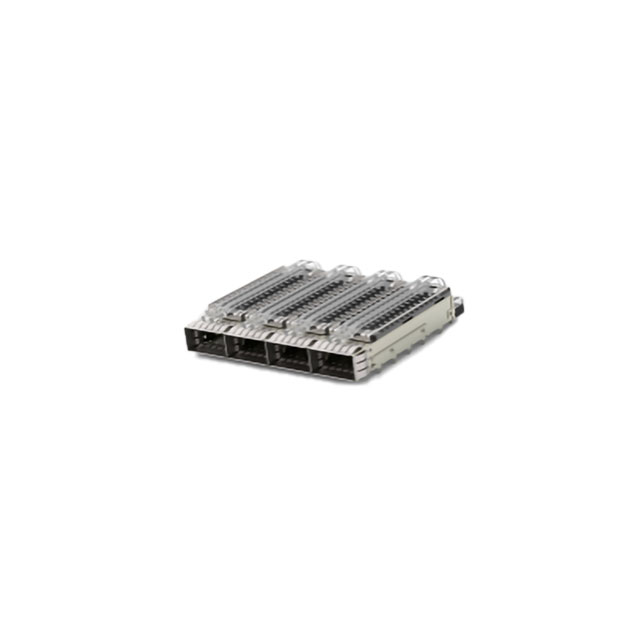

    QSFP28/56 Cage Assembly
    QSFP28/56 Cage Assembly是一款高性能的高速插拔I/O连接器组件,广泛应用于数据中心、通信设备和其他需要高数据传输速率的应用场景。此产品主要用于信号传输,支持高达28 Gb/s的数据传输速率,能够在极端环境下(-40°C至85°C)正常工作。

    技术参数


    - 数据传输速率:最大28 Gb/s
    - 工作温度范围:-40°C 至 85°C(-40°F 至 185°F)
    - 接口类型:QSFP28/56
    - 端口数量:4个
    - 引脚类型:可焊脚(通过孔式焊接)
    - 热管理:黑色阳极化处理散热片
    - 接触区域镀层材料:锡
    - 密封性:非密封
    - UL阻燃等级:UL 94V-0
    - 环保合规性:符合欧盟RoHS、ELV和REACH标准

    产品特点和优势


    - 高速传输能力:支持最高28 Gb/s的数据传输速率,适用于高带宽需求的应用。
    - 宽温区适应性:能够在极端环境条件下稳定工作,保证设备在各种环境下都能可靠运行。
    - 散热设计:采用黑色阳极化处理的散热片,有效降低设备运行时的热量积累,提高稳定性。
    - 合规认证:符合多项国际安全和环保标准,如RoHS、ELV和REACH,确保产品在全球市场的合法合规。

    应用案例和使用建议


    应用案例:此类连接器常用于数据中心的光纤网络布线系统,特别是在需要大量高速数据传输的应用场景中。例如,在大型服务器机房中,这种连接器可以连接多台服务器以实现高效的数据交换。
    使用建议:
    1. 安装前准备:确保安装环境干净,无尘且无静电干扰。
    2. 正确选择电缆:根据具体应用场景选择合适的电缆长度和类型,确保信号完整性和传输质量。
    3. 定期维护:虽然是非密封设计,但建议定期清理连接器周围的灰尘,以保持最佳工作状态。
    4. 正确焊接:如果使用焊脚连接方式,需确保焊接工艺到位,避免虚焊导致接触不良。

    兼容性和支持


    兼容性:本产品可以与多种电缆组件及附件兼容,例如:
    - TE Part # 1551920-2:zQSFP+连接器组件
    - TE Part # 1888810-2:EMI/Dust Cover,适用于XFP和QSFP
    技术支持:TE公司为用户提供全天候的技术支持服务,如遇到任何问题,可通过电话(+1 800 522 6752)获得及时的帮助。

    常见问题与解决方案


    1. Q:连接器无法正常工作怎么办?
    - A:首先检查安装环境是否有静电干扰;其次确认电缆类型及长度是否符合要求;最后检查焊接质量。
    2. Q:散热片为何要采用阳极化处理?
    - A:阳极化处理能够增加散热片的耐腐蚀性和美观度,同时增强散热效果。
    3. Q:连接器是否防水?
    - A:本产品不具有防水功能,建议在安装过程中采取适当的防护措施。

    总结和推荐


    综上所述,QSFP28/56 Cage Assembly凭借其卓越的数据传输能力和广泛的温度适应性,在高端应用领域表现出色。其优良的设计、严格的环保标准以及出色的兼容性使其成为许多高性能应用的理想选择。如果您正在寻找一款适用于高带宽应用场景的优质连接器,强烈推荐使用这款产品。

4-2170747-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

4-2170747-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2170747-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 4-2170747-2 4-2170747-2数据手册

4-2170747-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
