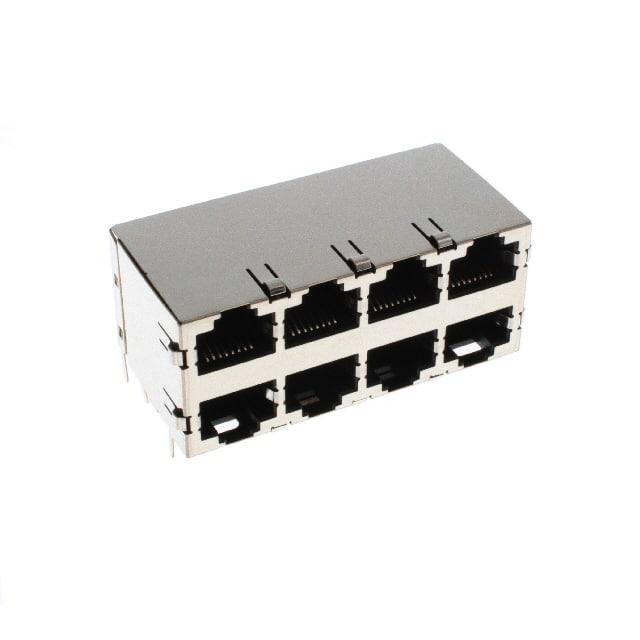

1-5569262-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: Jack 90度,向上,向下 8p8c (RJ45, Ethernet) 8 通孔安装 59.18mm(长度)*28.45mm(高度)
供应商型号: A144217-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插孔 1-5569262-1

1-5569262-1概述

    # 电子元器件产品技术手册

    产品简介


    本产品为AMP-METRIMATE系列的RJ45连接器,具备多端口配置(2 x 4)及标准接触密度,型号为1-5569262-1。该连接器主要用于网络通信、工业控制等领域,适用于以太网线缆的物理连接。具有屏蔽设计(Shielded),符合CAT5标准,确保信号传输的稳定性和可靠性。特别适合在多设备环境下进行集中管理布线。

    技术参数


    主要技术规格
    - 产品型号:1-5569262-1
    - 端口配置:2 x 4,多端口
    - 接口类型:RJ45
    - 接触密度:标准
    - 连接方式:Jack
    - 屏蔽设计:是(Shielded)
    - 电气性能:CAT5
    - 安装方式:通过孔焊接到印刷电路板(Through Hole - Solder)
    - 终端连接:到印刷电路板
    - 接地选项:PCB和面板接地
    电气性能
    - 最大电流承载能力:0.2 A 和 1.5 A
    - 接触面电镀材料:金
    - 接触面电镀厚度:1.27 µm [50 µin]
    - 焊接工艺兼容性:波峰焊至265°C
    物理尺寸
    - 连接器高度:25.27 mm [.995 in]
    - PCB厚度(推荐):1.57 mm [.062 in]
    - 中心线间距(Pitch):1.02 mm [.04 in]
    使用条件
    - 操作温度范围:-40°C 到 85°C [-40°F 到 185°F]
    - 包装数量:每包10个
    - 包装方式:托盘
    安全合规
    - UL阻燃等级:UL 94V-0
    - 欧盟RoHS指令合规:是
    - 欧盟ELV指令合规:是
    - 中国RoHS 2指令合规:是

    产品特点和优势


    独特功能和优势
    - 多端口配置:支持2 x 4配置,能够高效管理多个网络连接。
    - 屏蔽设计:有效防止电磁干扰,提高信号传输稳定性。
    - 兼容性强:支持多种焊接工艺,适应不同组装需求。
    - 安全合规:符合多项国际安全和环保标准,保障用户使用安全。

    应用案例和使用建议


    应用场景
    该RJ45连接器广泛应用于服务器机房、工业控制系统、企业网络等场合。特别是在需要高密度布线的环境中,例如数据中心、智能楼宇等,表现出色。
    使用建议
    - 在高温环境下使用时,注意散热。
    - 连接前检查接触面是否清洁,以确保良好接触。
    - 尽量避免频繁插拔,减少磨损。

    兼容性和支持


    兼容性
    该RJ45连接器可与其他标准的RJ45接口设备兼容,支持各种主流网络设备和标准。
    厂商支持
    如需技术支持或维护服务,可拨打+1 800 522 6752联系TE Connectivity官方客服。提供详细的用户手册和应用指南,便于用户正确使用。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:接触不良
    - 解决方法:检查连接器是否清洁,确认接触面无损坏或氧化。
    2. 问题:电流承载能力不足
    - 解决方法:确保使用适当的电源适配器,避免过载。
    3. 问题:信号不稳定
    - 解决方法:检查线路是否有电磁干扰,确保屏蔽层接地良好。

    总结和推荐


    综合评估
    该RJ45连接器以其稳定的电气性能、高效的多端口设计、良好的兼容性和安全性,使其成为网络通信领域的优选产品。无论是在企业级数据中心还是工业自动化环境中,均能提供可靠的连接解决方案。
    推荐意见
    强烈推荐使用此款AMP-METRIMATE RJ45连接器。其独特的多端口配置和优秀的屏蔽设计,在网络通信设备中表现出色,值得信赖。

1-5569262-1参数

参数
端口数 8
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向上,向下
长*宽*高 59.18mm(长度)*28.45mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

1-5569262-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-5569262-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 1-5569262-1 1-5569262-1数据手册

1-5569262-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
