477885-000

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-477885-000
供应商: 期货订购
标准整包数: 250
TE CONNECTIVITY  477885-000

477885-000概述

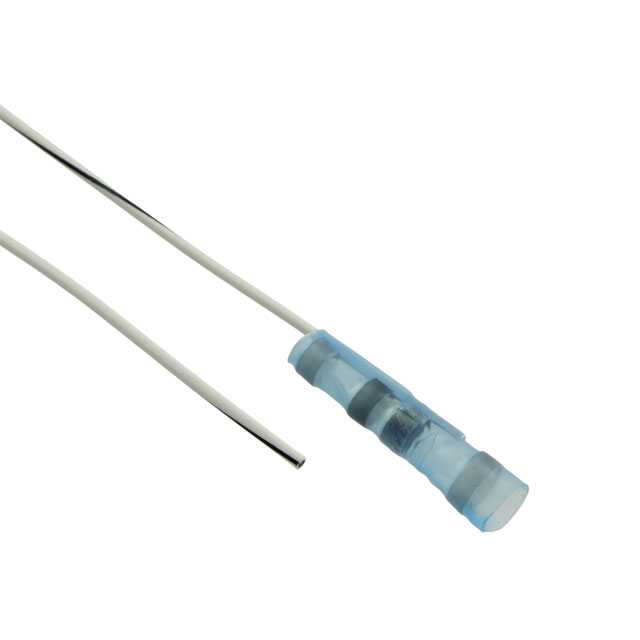

    Coaxial SolderSleeve Device with Pre-Installed Lead

    1. 产品简介


    Coaxial SolderSleeve Device 是一种用于同轴电缆端接的专业电子元件。它内置预先安装好的焊料预形件,具备透明蓝色的热缩聚偏二氟乙烯(PVDF)绝缘套管。该设备的主要功能是提供快速可靠的同轴电缆连接解决方案。应用领域包括通信系统、雷达设备、航空航天工程以及任何需要高可靠性和高温性能的场合。

    2. 技术参数


    | 规格 | 尺寸(mm) |

    | A | 3.70 |
    | B | 3.20 |
    | C | 2.70 |
    | D | 2.40 |
    | E | 2.30 |
    | F | 0.71 |
    | L1 (最大值) | 17.00 |
    | L2 (最大值) | 21.5 |
    | K (最小值) | 175 |
    | AWG | 20 |
    其他关键技术参数如下:
    - 材料:绝缘套管为热缩性辐射交联聚偏二氟乙烯(PVDF),颜色为透明蓝色。
    - 焊料:Sn63,符合ANSI J-STD-006标准。
    - 焊剂:ROL1,符合ANSI J-STD-004标准。
    - 可熔环:含氟聚合物基热塑性材料。
    - 导体引线:符合MIL-W-22759/32-GA-9(Raychem 55A0111-GA-9)标准,颜色为白色。
    - 地线引线:符合MIL-W-22759/32-GA-90(Raychem 55A0111-GA-90)标准,颜色为带黑色条纹的白色。

    3. 产品特点和优势


    - 高可靠性:内置焊料预形件确保了焊接的一致性和可靠性。
    - 快速安装:简便快捷的安装方式,大大缩短了施工时间。
    - 适应性强:适用于多种同轴电缆,温度等级高达125°C。
    - 环境耐受性:透明蓝色的绝缘套管具有优异的机械强度和环境适应性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于通信基站、雷达设备和航空电子设备中。
    - 使用建议:严格按照Raychem工艺标准RCPS-200-36进行安装,以确保满足Raychem规范RT-1404的要求。安装时务必保持清洁和干燥的环境,以避免污染物影响焊接质量。

    5. 兼容性和支持


    - 兼容性:设计适用于多种同轴电缆,导体直径范围为0.25到0.7 mm(0.010到0.027英寸),屏蔽层直径范围为1.0到3.2 mm(0.04到0.125英寸),护套直径范围为1.5到3.6 mm(0.060到0.140英寸)。
    - 支持:TE Connectivity提供了详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:安装过程中如何确保焊料均匀分布?
    - 解决方案:严格按照工艺标准操作,确保焊接部位清洁无污染。必要时可使用专业工具辅助。
    2. 问题:如何判断绝缘套管是否正确安装到位?
    - 解决方案:通过目测检查,确保套管完全覆盖并紧密贴合被连接部件。
    3. 问题:如何处理由于焊接不当导致的导体裸露问题?
    - 解决方案:如果发现导体裸露,应重新焊接,确保焊接部位完全封闭并达到所需的标准要求。

    7. 总结和推荐


    总结:Coaxial SolderSleeve Device 以其高效、可靠的特性,为同轴电缆连接提供了理想解决方案。其内置焊料预形件和透明蓝色的绝缘套管确保了焊接的一致性和可靠性,同时具备良好的环境适应性。
    推荐:我们强烈推荐使用此产品,特别是在高可靠性要求的应用环境中。TE Connectivity的技术支持和售后服务也为用户提供了全方位保障,使产品能够长期稳定运行。

477885-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

477885-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 477885-000 477885-000数据手册
