7-6437630-3

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 30V(DC) On-Off 40000Cycles 30V 125V 17.5mm 面板安装 58.5mm(高度)
供应商型号: N-7-6437630-3
供应商: 云汉优选
标准整包数: 1

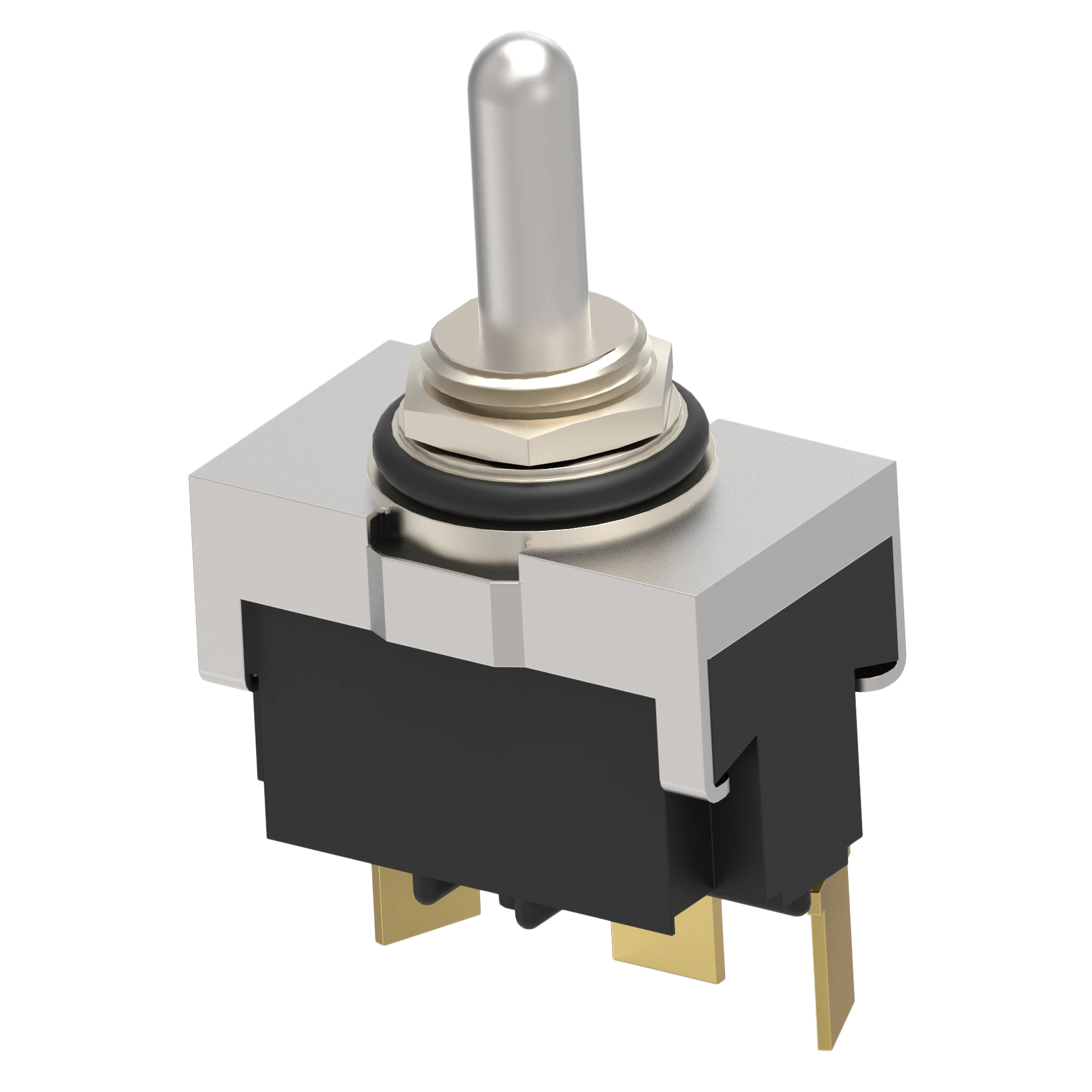

TE CONNECTIVITY 拨动开关 7-6437630-3

7-6437630-3概述

    TE Connectivity AW 系列开关

    产品简介


    TE Connectivity 的 AW 系列开关是一款广泛应用的工业级开关,适合需要通过转换开关实现人机交互的应用。该系列包括单极(SPST)、双极(SPDT)、四极(DPDT)和六极(4PDT)开关,以及瞬时或保持电路的选择。它具有高切换功率,能够承受高达 20 安培的电流,并能够在 AC 和 DC 应用中稳定工作。

    技术参数


    - 额定电压:250VAC,125VAC,30VDC
    - 额定电流:20A
    - 电气寿命:20,000 周期
    - 机械寿命:40,000 周期
    - 接触电阻:最大 10 毫欧姆
    - 绝缘电阻:最小 1,000 兆欧姆
    - 抗电强度:1,500VAC 一分钟
    - 操作力:最大 29.4 牛顿
    - 操作温度:-20°C 至 +70°C
    - 储存温度:-20°C 至 +70°C
    - 振动耐受性:1.5mm 10-55Hz
    - 冲击耐受性:50g ±1msec

    产品特点和优势


    1. 防水等级:IP67 防水面板安装密封。
    2. 材料耐久性:接触部分采用镀银黄铜合金,具有卓越的电气性能。
    3. 环境适应性:符合工业和户外环境的要求,可在恶劣环境中可靠运行。
    4. 广泛的功能选择:提供多种开关功能,如 ON-OFF、ON-ON、ON-OFF-ON 等。

    应用案例和使用建议


    AW 系列开关适用于各种工业设备、重型机械、建筑设备、运输车辆、户外音乐会和照明设备以及便携式电动工具。根据手册中的典型性能特征,建议在高电流和恶劣环境条件下使用该开关。安装时注意确保面板切割尺寸正确,并确保防水密封效果良好,以避免灰尘和湿气的侵入。

    兼容性和支持


    该开关采用了标准的快速连接端子,可轻松与现有的电气系统集成。TE Connectivity 提供了详尽的技术支持和维护服务,包括全球各地的客户服务热线和在线资源,确保用户获得最佳的使用体验。

    常见问题与解决方案


    - 问题 1: 开关在长时间使用后出现接触不良的情况。
    - 解决方案: 检查接线是否紧固,如有必要更换新的快速连接终端。

    - 问题 2: 开关操作时感觉卡顿。
    - 解决方案: 清洁并润滑开关的内部部件,或者更换磨损严重的开关。

    总结和推荐


    综上所述,TE Connectivity 的 AW 系列开关以其出色的电气性能、广泛的环境适应能力和多样化的产品选项,在工业自动化、重型机械和户外应用中表现出色。其优异的密封性和耐久性使其成为恶劣环境下的理想选择。推荐给需要高性能开关的用户,特别是在高电流和复杂环境条件下使用。
    更多技术支持信息,请访问 TE Connectivity 官方网站或联系当地技术支持团队。

7-6437630-3参数

参数
最大直流触点电压 30V
电流额定值 -
电压额定值 30V(DC)
执行器长度 17.5mm
机械寿命 40000Cycles
开关功能 On-Off
指示颜色 -
最大交流触点电压 125V
长*宽*高 58.5mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

7-6437630-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-6437630-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 7-6437630-3 7-6437630-3数据手册

7-6437630-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 29.1076 ¥ 247.4146
10+ $ 27.7997 ¥ 236.2975
19+ $ 27.0402 ¥ 229.8417
37+ $ 26.5608 ¥ 225.7668
库存: 291
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 989.65
直接购买
加入购物车
