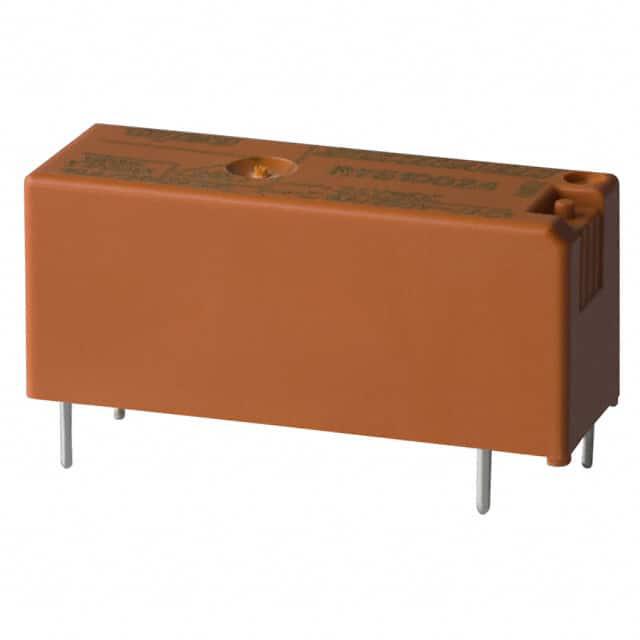

1-1393225-9

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 小型继电器,电磁继电器 SPDT PCB安装 12.3mm(高度)
供应商型号: N-1-1393225-9
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 其他继电器 1-1393225-9

1-1393225-9概述


    产品简介


    Schrack的通用继电器(General Purpose Relays)是适用于印刷电路板(PCB)的小型功率继电器。这些继电器提供单极形式,可选择1个常开(NO)、常闭(NC)或转换(CO)触点。主要应用于加热控制、接口技术、家用电器及定时器等领域。继电器的设计旨在承受重负载,并具备优异的绝缘性能和高度兼容性,以适应多种工业及家庭应用需求。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 250VAC |
    | 最大切换电压 | 400VAC |
    | 额定电流 | 8A |
    | 切换容量 | 最大2000VA |
    | 接触材料 | AgNi0.15、AgSnO2 |
    | 操作频率 | 带/不带负载:6/1200min-1 |
    | 动作/释放时间 | 最大9/5ms |
    | 冷却时间 | 形式A/形式B:6/10ms |
    | 线圈电压范围 | 5至60VDC |
    | 初始介电强度 | 触点间:1000Vrms |
    | 绝缘数据 | 触点与线圈间:5000Vrms |
    | 材料组别 | IIIa |
    | 轨迹指数 | 继电器底座PTI250 |
    | 适应温度范围 | -40至+70°C |
    | 工作湿度 | 相对湿度最高95% |

    产品特点和优势


    1. 耐热性能:可在高达+85°C的环境中稳定工作,适合多种工业环境。
    2. 高可靠性:接触寿命长,特别是在高频操作条件下。
    3. 兼容性强:设计为符合RoHS标准,具备较好的环保特性。
    4. 机械结构坚固:抗振动和冲击能力强,能够在恶劣环境下持续工作。
    5. 高安全性:具有二次绝缘(Reinforced Insulation),安全等级达到保护类II。

    应用案例和使用建议


    - 加热控制:常用于热水器、烤箱等家用电器的温度控制。
    - 家用电器:常作为控制开关使用在冰箱、洗衣机等设备中。
    - 定时器:可用于各种定时开关应用。
    使用建议:
    1. 在安装时应注意继电器的方向,确保正负极正确连接。
    2. 使用过程中应避免过载,以延长其使用寿命。
    3. 定期检查继电器的接线情况,确保接触良好。

    兼容性和支持


    继电器具有多种版本,包括焊锡兼容和清洗兼容版,以满足不同客户的需求。制造商提供全面的技术支持,如需要了解详细资料和技术支持,可联系制造商或访问官网查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器动作迟缓 | 检查线圈电压是否正常,清洁线圈与触点。 |
    | 继电器不能切换到期望的状态 | 检查触点是否接触良好,清洁或更换触点。 |
    | 重复使用后性能下降 | 更换老化的部件或整套继电器。 |

    总结和推荐


    Schak继电器系列具有出色的性能和广泛应用范围,其可靠性和耐用性使它们成为工业控制和家用电器的理想选择。无论是加热控制、家用电器还是定时器应用,都表现出了极高的可靠性和灵活性。强烈推荐在需要高性能继电器的应用中使用Schrack继电器。

1-1393225-9参数

参数
继电器类型 小型继电器,电磁继电器
开关功能 -
长*宽*高 12.3mm(高度)
通用封装 SPDT
安装方式 PCB安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

1-1393225-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1393225-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 1-1393225-9 1-1393225-9数据手册

1-1393225-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
