6-534998-5

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2.54mm 2 30pin 2A 760nm 金 黑色 通孔安装
供应商型号: A32963-ND
供应商: Digi-Key
标准整包数: 1

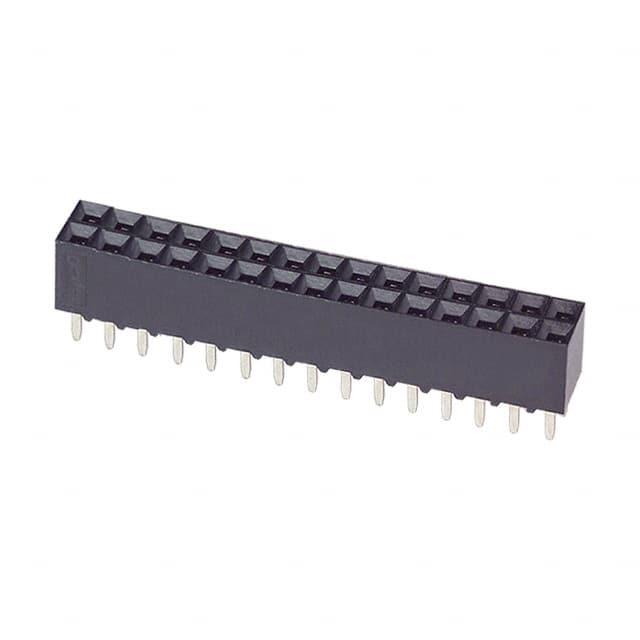

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 6-534998-5

6-534998-5概述


    产品简介


    产品类型: PCB Mount Receptacle(印制电路板插座)
    主要功能: 用于垂直安装的板对板连接器,通过通孔焊接方式固定,信号传输
    应用领域: 主要应用于板对板连接,适用于自动化设备、工业控制、汽车电子等领域

    技术参数


    - 产品编号: 6-534998-5
    - 连接器系统: Board-to-Board(板对板)
    - 位置数量: 30个位置
    - 中心线间距: 2.54 mm (.1 in)
    - 触点镀层: 金
    - 安装方式: 通孔焊接
    - 电气特性:
    - 额定工作电压: 333 VAC
    - 最大绝缘电阻: 5000 MΩ
    - 耐压能力: 750 VAC
    - 机械特性:
    - 外形高度: 5.03 mm (.198 in)
    - 行间距: 2.54 mm (.1 in)
    - 堆叠高度: 9.02 mm (.355 in)
    - 使用条件:
    - 温度范围: -65 – 125 °C [-85 – 257 °F]
    - 行业标准:
    - 符合 CSA LR7189, UL E28476 等标准

    产品特点和优势


    - 双排设计: 支持高达30个位置的信号传输,适用于高密度布线需求。
    - 金镀层触点: 提供可靠的电连接,延长使用寿命。
    - 高温和低温适应性: 可在极端温度环境下正常工作,保证稳定性和可靠性。
    - 高绝缘电阻: 绝缘电阻达到5000 MΩ,确保电气隔离和安全。
    - 堆叠能力: 允许多个连接器堆叠使用,适合复杂系统布局。

    应用案例和使用建议


    应用案例:
    - 自动化设备: 适用于自动化设备中的板对板连接,提供稳定的信号传输。
    - 工业控制: 在工业控制系统中作为信号接口,确保可靠的数据传输。
    - 汽车电子: 在汽车电子设备中用于关键部件间的信号传输,满足严格的环境要求。
    使用建议:
    - 在焊接前确保PCB板的厚度符合要求(1.57 mm [.055 – .094 in]),以避免损坏触点。
    - 定期检查连接器,确保没有灰尘或杂质积聚,保持良好的接触效果。
    - 高温焊接时注意温度控制,避免超过265°C,以防止损坏连接器。

    兼容性和支持


    - 兼容性: 该产品可与其他Modu连接系统兼容,易于集成到现有系统中。
    - 支持服务: 如需技术支持,请致电+1 800 522 6752。厂商还提供了详尽的产品文档和技术资料,方便用户进行查询和学习。

    常见问题与解决方案


    - 问题1: 连接器接触不良
    解决办法: 检查触点是否有氧化或污染物,必要时使用适当的清洁剂进行清理。
    - 问题2: 温度过高导致的损坏
    解决办法: 确保在规定的工作温度范围内使用,并在高温焊接时注意温度控制。
    - 问题3: 连接不稳定
    解决办法: 检查PCB板的安装是否正确,确保连接器与PCB板完全贴合。

    总结和推荐


    产品优点:
    - 高可靠性: 金镀层触点和高绝缘电阻确保了可靠的电气连接。
    - 宽温度范围: 能够在极端温度下正常工作,适合多种恶劣环境。
    - 兼容性强: 易于与其他Modu连接系统集成,提高系统的整体兼容性。
    推荐结论:
    总体而言,这款TE Connectivity的6-534998-5 PCB Mount Receptacle具有出色的性能和稳定性,尤其适合自动化设备、工业控制和汽车电子领域的应用。如果您需要一款能够在严苛环境中提供稳定信号传输的连接器,强烈推荐使用此产品。

6-534998-5参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 黑色
针脚数 30pin
额定电流 2A
间距-配接 2.54mm
排数 2
类型 Push-Pull,Receptacle
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

6-534998-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-534998-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 6-534998-5 6-534998-5数据手册

6-534998-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
