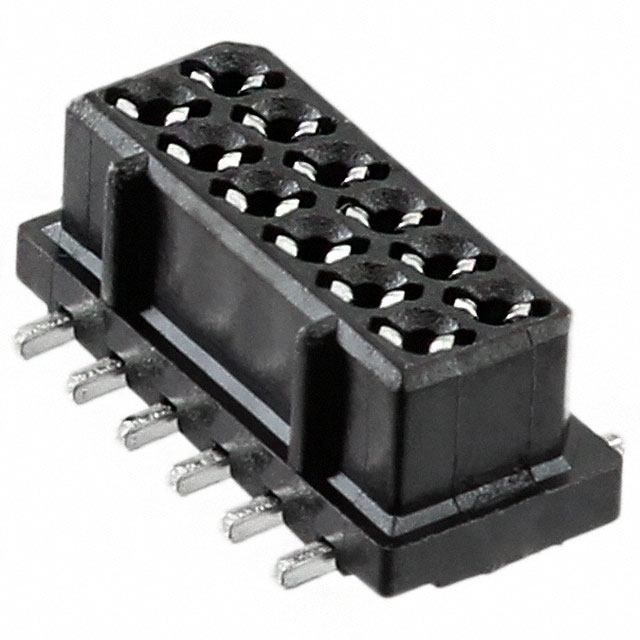

4-175630-2

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 1.25mm 2 12pin 500mA 800nm 锡 黑色 贴片安装
供应商型号: N-4-175630-2
供应商: 云汉优选
标准整包数: 1500
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 4-175630-2

4-175630-2概述


    产品简介


    1.25 mm F-P 连接器(板对板)
    1.25 mm F-P 连接器是专为板对板连接设计的高性能连接器,广泛应用于工业自动化、通信设备、医疗设备和消费电子等领域。该连接器通过高品质的材料和严格的制造标准确保其卓越的性能和可靠性。

    技术参数


    - 额定电压: 50 V AC/DC
    - 额定电流: 0.5A
    - 工作温度范围: -30 °C 至 +105 °C
    - 机械性能:
    - 插拔力: 1.96N 至 78.40N
    - 插拔次数: 多次循环插拔后仍保持稳定
    - 环境性能:
    - 耐湿性: 在 90%-95% 相对湿度条件下,连续运行 500 小时
    - 耐热性: 在 85±2°C 温度条件下,连续运行 500 小时
    - 耐盐雾性: 在 35°C、5% 盐浓度环境下,连续运行 48 小时
    - 耐冷性: 在 -40±3°C 温度条件下,连续运行 500 小时
    - 电气性能:
    - 终端电阻: 10 mΩ (初始),20 mΩ (最终)
    - 绝缘电阻: 500 MΩ (初始),100 MΩ (最终)
    - 耐压性: 0.5kV AC (持续 1 分钟)

    产品特点和优势


    - 高品质材料: 接触点采用镀锡磷青铜合金,增强导电性和耐磨性;基座采用耐高温的 PPS 和尼龙树脂,确保长期稳定性。
    - 严格测试: 产品经过多项严格的机械和环境测试,包括振动、冲击、湿热、冷热循环等,保证其在恶劣环境下的可靠性和耐用性。
    - 多型号选择: 提供多种极数和组装方式,适用于不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备: 在工业机器人、传感器和控制系统的连接中,1.25 mm F-P 连接器可提供稳定的信号传输,满足高频次插拔需求。
    2. 通信设备: 在路由器、交换机和服务器等设备中,该连接器可确保高速数据传输的稳定性和可靠性。
    3. 医疗设备: 在医疗成像设备、监测仪器中,该连接器可用于关键数据的传输,确保患者安全和数据准确性。
    使用建议
    - 环境适应性: 在高温、高湿、低温等极端环境下使用时,应选择具有良好耐环境性的型号,确保长期稳定性。
    - 插拔次数: 在需要频繁插拔的应用场合,建议选择更高插拔次数的型号,以延长使用寿命。
    - 电磁干扰: 在存在强电磁干扰的环境中,建议使用屏蔽型连接器,避免信号干扰。

    兼容性和支持


    - 兼容性: 该连接器可与同系列的其他产品兼容,方便用户进行系统扩展和升级。
    - 技术支持: 提供详尽的产品手册和技术支持服务,帮助用户快速解决问题并获得最佳应用效果。

    常见问题与解决方案


    - 问题一: 插拔力过大导致连接不稳定。
    - 解决方案: 重新调整连接器的位置,确保接触良好,并检查是否需要更换新的连接器。

    - 问题二: 连接器接触不良。
    - 解决方案: 检查接触点是否有污垢或腐蚀,清洁后重新插入连接器。
    - 问题三: 连接器在振动环境下松动。
    - 解决方案: 使用防松动设计的连接器或在安装时增加固定措施,如使用锁紧螺母。

    总结和推荐


    1.25 mm F-P 连接器凭借其卓越的性能、广泛的适用性和良好的兼容性,在众多应用场景中表现出色。无论是工业自动化、通信设备还是医疗设备领域,这款连接器都能提供可靠的信号传输和数据处理能力。我们强烈推荐用户在这些关键应用场景中使用此产品,以实现系统的高效稳定运行。

4-175630-2参数

参数
间距-配接 1.25mm
额定电流 500mA
颜色 黑色
类型 Push-Pull,Receptacle
排数 2
触头镀层厚度 - 配接 800nm
针脚数 12pin
触头镀层 - 配接
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4-175630-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-175630-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 4-175630-2 4-175630-2数据手册

4-175630-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 1.0176 ¥ 8.6496
7500+ $ 0.8961 ¥ 7.6169
10500+ $ 0.7854 ¥ 6.6759
库存: 51000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 12974.4
