T92S11A12-24

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装 52.32mm*34.5mm*34.54mm
供应商型号: N-T92S11A12-24
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 T92S11A12-24

T92S11A12-24概述

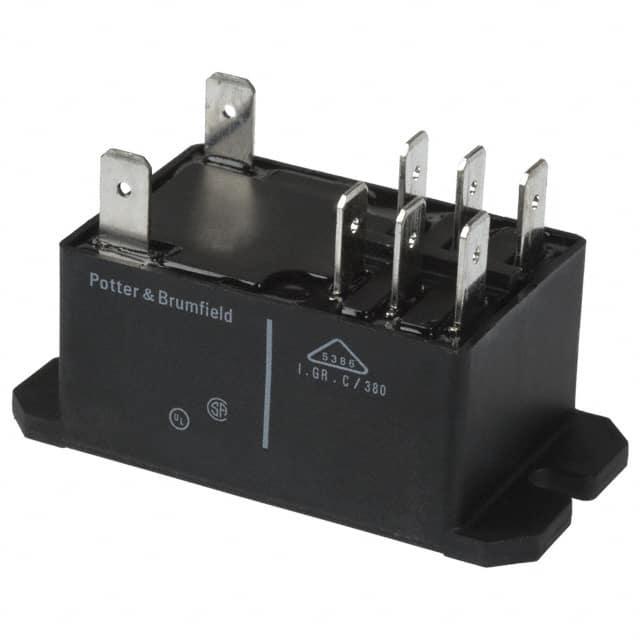

    高效且可靠的T92系列双极功率继电器

    1. 产品简介


    T92系列双极功率继电器是专为高电流应用设计的电子元器件。这类继电器广泛应用于空调、家电、工业控制及充电系统等场景。它们具备两极结构,适用于需要高可靠性和稳定性的应用环境。该系列产品能够承受高达40安培的电流,最大电压可达600VAC,能够在各种负载条件下稳定工作。

    2. 技术参数


    - 额定电压:277VAC(标准额定值)
    - 最大开关电压:600VAC
    - 额定电流:30A/40A NO;3A NC(T92H型)
    - 额定接触材料:银合金
    - 初始接触电阻:<100毫欧(6VDC, 1A条件下)
    - 频率操作:360次/小时
    - 操作/释放时间:25/25毫秒(包括反弹时间)
    - 绝缘数据:
    - 初始耐压:接触间1500Vrms,接触与线圈间4000Vrms,相邻接触间2000Vrms
    - 初始浪涌耐压:接触与线圈间8kV
    - 初始绝缘电阻:隔离组件间1x10^9Ω
    - 环境温度范围:
    - 直流线圈:-55°C至85°C
    - 交流线圈:-55°C至65°C
    - 防护等级:符合IEC 61810的RTI、RTII和RTIII标准,达到防尘、防助焊剂和密封要求
    - 重量:86克
    - 包装:每单元托盘含30个,每箱含120个

    3. 产品特点和优势


    T92系列继电器在设计上具有诸多优势,主要体现在以下几点:
    - 高性能:提供高达50A的额定电流和600VAC的最大开关电压,确保其在高负载环境下表现出色。
    - 可靠性高:机械耐久性测试高达10百万次操作,使其具有非常高的可靠性和稳定性。
    - 安全性强:符合UL、CSA和VDE认证标准,确保在各种严苛环境中正常工作。
    - 环保材料:采用符合RoHS/ELV、China RoHS和REACH标准的材料,减少对环境的影响。
    - 多功能性:可应用于多种负载条件,如单相/双极负荷切换,符合不同应用需求。

    4. 应用案例和使用建议


    - 典型应用:空调设备、家用电器、工业控制系统和充电站。
    - 具体使用案例:用于控制高达3.5吨压缩机负载,如空调系统的主控单元。在这些应用中,继电器需频繁切换并保持稳定的运行状态。
    - 使用建议:在使用时,确保电路设计能够充分满足继电器的额定电压和电流要求,以避免过载导致的损坏。另外,根据环境温度选择合适的线圈电压版本,例如,在高温环境下使用DC线圈版本。

    5. 兼容性和支持


    T92系列继电器具备良好的兼容性,可以轻松集成到现有的电路设计中。为了确保最佳性能,用户可联系制造商获取技术支持和服务,尤其是在遇到复杂应用或特殊需求时。此外,提供多种终端连接方式,包括PCB焊接端子和快速连接端子,方便安装和维护。

    6. 常见问题与解决方案


    - 问题1:接触电阻过大
    - 解决方法:检查连接点是否清洁,并重新焊接或更换接线端子。
    - 问题2:继电器操作不稳定
    - 解决方法:确认所使用的电压是否与继电器的额定电压一致,检查是否有电磁干扰或其他外部因素影响。
    - 问题3:过热现象
    - 解决方法:确保设备处于适当的环境温度范围内,并避免长时间满载运行。必要时可加装散热装置。

    7. 总结和推荐


    T92系列双极功率继电器凭借其卓越的性能和广泛的适用范围,在众多应用中展现出强大的竞争力。它不仅能满足空调、家用电器和其他工业控制系统的需求,还特别适用于需要高可靠性和稳定性的场景。总的来说,这款产品在设计和制造过程中考虑周全,是一款值得信赖的电子元器件。如果你正在寻找一款高性能、高可靠性的继电器来提升系统的整体性能,那么T92系列将是你的理想选择。

T92S11A12-24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 52.32mm*34.5mm*34.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

T92S11A12-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T92S11A12-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY T92S11A12-24 T92S11A12-24数据手册

T92S11A12-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
