9-1393254-4

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: 65V 2 50A 磁性(液力延迟) 控制杆 面板安装
供应商型号: N-9-1393254-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 拨动开关 9-1393254-4

9-1393254-4概述

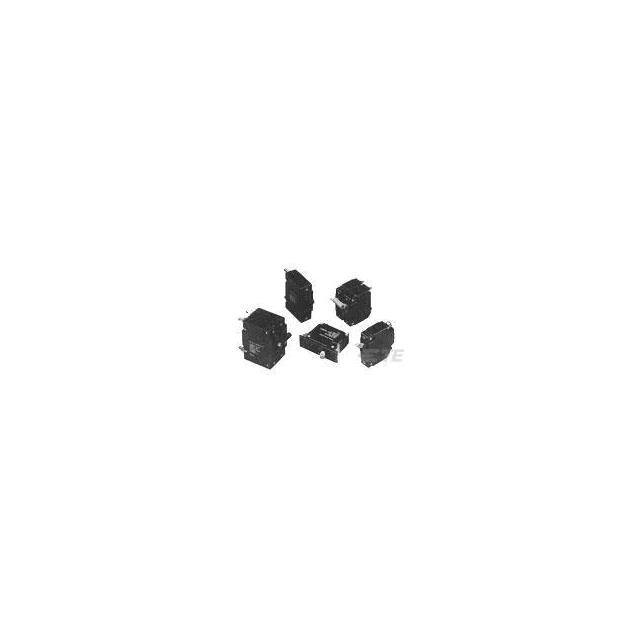

    高质量文章:磁液压式P&B断路器技术手册

    1. 产品简介


    磁液压式P&B断路器是专为国际市场设计的产品,具有高度可靠性和广泛的应用领域。它们主要用于保护电路免受过载和短路的损害,适用于各种工业和商业应用。这些断路器通过提供多种电流保护设置和灵活的安装选项,可以满足不同客户的需求。

    2. 技术参数


    - 电气规格
    - 最大额定电流:50安培
    - 辅助开关电流(可选):10安培
    - 接触点连接:重型#10-32螺纹接线柱
    - 电压范围:65V直流至277V交流(单相)
    - 环境温度:-40°C至+85°C
    - 脉冲耐受能力:高达18倍额定电流(取决于曲线型号)
    - 机械/环境数据
    - 工作温度:-40°C至+85°C
    - 湿度:符合军用标准(Mil-STD-202)
    - 冲击测试:100g,6ms
    - 振动测试:10-55Hz,0.06英寸总振幅
    - 防菌和防潮:特殊防腐涂层应用于所有铁质部件,塑料部分采用抗真菌材料

    3. 产品特点和优势


    - 认证
    - UL认证(UL1077和UL1500)
    - CSA认证
    - VDE批准(VDE 0642/EN 60 934)

    - 多样化的设计选择
    - 可选辅助开关
    - 两种操作模式:切换和按钮
    - 多种时间延迟曲线
    - 三相延时和直流高涌流保护(例如,曲线10和53)
    - 卓越的性能
    - 快速响应:当电流超过125%额定负载时,断路器会在100毫秒内动作
    - 脉冲耐受性高:如曲线34所示,断路器能承受高达18倍额定电流的脉冲

    4. 应用案例和使用建议


    这些断路器非常适合用于需要频繁启动和停止的大功率电动机。例如,在建筑工地、工业厂房和商业设施中广泛应用。对于需要高脉冲耐受性的应用,推荐使用带有惰性延迟曲线(如曲线34)的断路器。此外,考虑到环境温度变化和振动的影响,建议安装位置尽可能远离潜在的冲击源和振动源。

    5. 兼容性和支持


    这些断路器与多种其他设备兼容,并且得到了多家国际认证机构的认可。制造商提供全面的技术支持和售后服务,包括详尽的产品文档和故障排除指南。如果您有任何疑问或需要技术支持,可以通过电话或电子邮件联系制造商的客服部门。

    6. 常见问题与解决方案


    - 问题:断路器在正常工作条件下频繁跳闸
    - 解决方案: 检查负载是否超过了断路器的额定值,或者检查是否存在接地故障。如果不确定,建议联系专业技术人员进行诊断。

    - 问题:断路器无法闭合
    - 解决方案: 检查接线是否正确连接,并确认无短路情况。如果问题仍然存在,可能需要更换新的断路器。

    7. 总结和推荐


    磁液压式P&B断路器凭借其广泛的适用范围、强大的技术性能和多样化的功能,成为市场上极具竞争力的选择。无论是追求高效可靠的电力保护还是寻求符合国际标准的解决方案,这些断路器都是理想之选。强烈推荐给需要高性能电路保护装置的客户。
    这篇文章全面涵盖了磁液压式P&B断路器的技术规格、特点、应用和售后支持等内容,旨在帮助读者更好地了解这一产品的功能和优势。

9-1393254-4参数

参数
断路器类型 磁性(液力延迟)
执行器类型 控制杆
额定电流 50A
极数 2
额定电压-AC -
额定电压-DC 65V
照明电压-标称值 -
照明 -
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

9-1393254-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393254-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 9-1393254-4 9-1393254-4数据手册

9-1393254-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
