9-1393121-9

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 9-1393121-9
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他开关 9-1393121-9

9-1393121-9概述


    产品简介

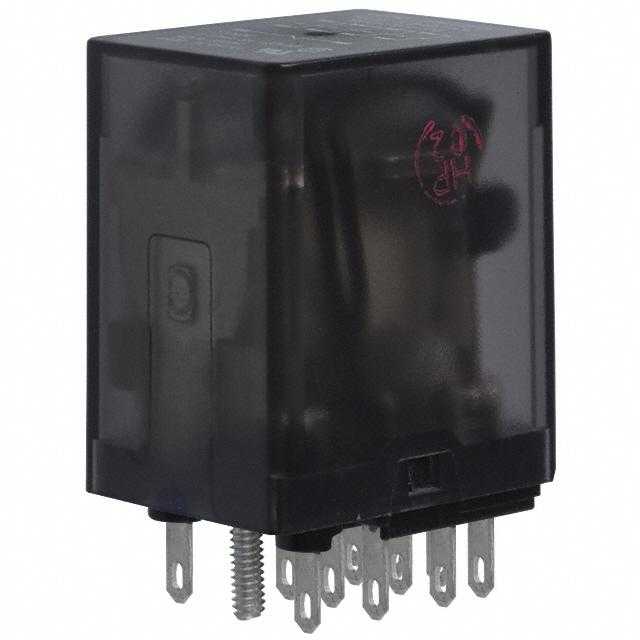

    本篇介绍的是KHA系列插板式通用继电器,由Potter & Brumfield生产。这些继电器适用于广泛的工业应用场合,例如工业缝纫机、健身器材、电梯、泵、机器人以及太阳能电池板。KHA系列继电器具有紧凑的设计和多样化的接触材料选择,可满足特定负载需求,具有良好的机械耐久性和电气特性。

    技术参数


    继电器线圈参数
    - 直流线圈
    - 额定电压范围: 5 VDC 到 240 VDC
    - 额定功率:
    - 5 VDC: 800 mW
    - 6 VDC: 900 mW
    - 12 VDC: 900 mW
    - 24 VDC: 850 mW
    - 48 VDC: 900 mW
    - 110 VDC: 1100 mW
    - 绝缘系统: UL Class B
    - 交流线圈
    - 额定电压范围: 6 VAC 到 240 VAC
    - 额定功率:
    - 6 VAC: 1.2 VA
    - 12 VAC: 1.2 VA
    - 24 VAC: 1.25 VA
    - 48 VAC: 1.2 VA
    - 120 VAC: 1.35 VA
    - 240 VAC: 1.5 VA
    - 绝缘系统: UL Class B
    绝缘参数
    - 初始介电强度
    - 开触点之间: 1000 Vrms
    - 触点和线圈之间: 1500 Vrms
    - 相邻触点之间: 1500 Vrms
    - 线圈和框架之间: 1500 Vrms
    - 初始绝缘电阻
    - 绝缘元件之间: 100 MΩ(在500 VDC条件下)
    其他参数
    - 材料合规性: 符合RoHS/ELV、中国RoHS、REACH标准,无卤素
    - 环境温度: -45°C 至 70°C
    - 保护等级: IEC 61810 RTI(防尘)
    - 重量: 45 g
    - 尺寸:
    - PCB终端型:1.281英寸最大直径(32.54 mm),总高度1.600英寸(38.10 mm)

    产品特点和优势


    KHA系列继电器拥有多个独特优势,使其在众多工业应用中脱颖而出:
    - 紧凑封装:适合空间受限的应用场景。
    - 多种接点配置:提供2极和4极形式C(Form C)接点布置,满足不同负载需求。
    - 多样化安装选项:可以是面板安装或轨道安装。
    - 定制选项:如指示灯和复位按钮等附加功能,使安装和操作更加便捷。
    - 耐久性强:具备1000万次操作寿命。

    应用案例和使用建议


    KHA系列继电器在如下工业环境中表现优异:
    - 工业缝纫机:用于控制缝纫电机的启动和停止。
    - 健身器材:用于控制运动器械的操作逻辑。
    - 电梯:控制电梯门的开关。
    - 泵:实现对水泵的自动化控制。
    - 机器人:用于复杂动作控制。
    - 太阳能电池板:控制太阳能跟踪系统。
    在实际应用中,可以根据不同场景选择不同的接触材料以适应不同的负载要求,如:使用银镉氧化物(AgCdO)材质的继电器,可承载高达5A的电流。

    兼容性和支持


    KHA系列继电器与多种其他电子元件及设备兼容,且提供了丰富的配件,便于灵活安装。生产商TE Connectivity公司提供全面的技术支持与售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    - Q: 如何处理连续通过继电器的电流超过15A的问题?
    - A: 不建议这样做,这可能损害继电器的使用寿命。若必须处理大电流,建议使用更大容量的继电器。

    - Q: 继电器如何应对极端环境温度?
    - A: KHA系列继电器可以在-45°C至70°C的环境下正常工作,但仍需注意环境湿度的影响,避免湿度过高导致短路。

    总结和推荐


    综上所述,KHA系列继电器凭借其紧凑的设计、广泛的电压范围、多样化的接点材料、以及长久的使用寿命,在众多工业应用中表现出色。无论是在小型机械设备还是大型自动化生产线中,都是理想的选择。我们强烈推荐这一产品,特别是在需要可靠控制电路通断的应用场合。

9-1393121-9参数

参数
电压额定值 -
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
零件状态 在售
包装方式 散装

9-1393121-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393121-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 9-1393121-9 9-1393121-9数据手册

9-1393121-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.9528 ¥ 506.7974
25+ $ 58.4154 ¥ 478.3636
50+ $ 57.8351 ¥ 473.6119
88+ $ 57.2654 ¥ 468.9466
175+ $ 56.6957 ¥ 464.2814
263+ $ 56.1366 ¥ 459.7025
350+ $ 56.1366 ¥ 459.7025
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 506.79
