1393844-7

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 1393844-7
供应商: Master
标准整包数: 10
TE CONNECTIVITY 其他继电器 1393844-7

1393844-7概述


    产品简介


    产品类型

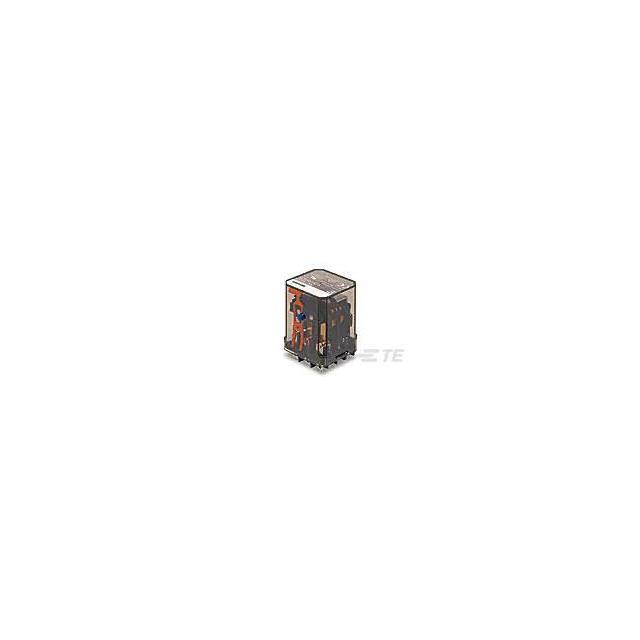

    本产品是TE Connectivity旗下的SCHRACK品牌通用继电器,适用于工业应用。具体型号为Power Relay RM 2/3/7,主要特点是2/3极10/16A,支持2/3形式常闭(CO)接触点或3形式常闭(CO)接触点。
    主要功能
    这款继电器具备高可靠性,能承受高达6000VA的开关容量。它能够支持直流或交流线圈,并配备机械指示器和推按测试按钮。此外,还提供插接版本,适用于印刷电路板(PCB)端子,以及机架式或DIN导轨安装。
    应用领域
    该继电器广泛应用于电梯控制和电源供应系统,确保高效且可靠的电路控制和保护。

    技术参数


    - 接触配置
    - RM2: 2个常闭(CO)触点
    - RM3: 3个常闭(CO)触点
    - RM7: 3个常闭(CO)触点
    - 额定电压
    - 400VAC
    - 最大切换电压
    - 440VAC
    - 额定电流
    - RM2: 16A
    - RM3: 10A
    - RM7: 16A
    - 极限峰值电流(20ms)
    - 40A
    - 切换功率
    - RM2: 6000VA
    - RM3: 3800VA
    - RM7: 6000VA
    - 接触材料
    - ACdO, AgCdO, AgCdO
    - AgNi90/10(即将推出)
    - 最小推荐接触负载
    - 24VDC/100mA
    - 频率
    - 带负载/不带负载:960/6000h-1
    - 操作时间(最大)
    - 直流线圈:15/10ms
    - 震荡时间(最大):直流线圈,单掷(NO)/双掷(NC):4/6ms

    产品特点和优势


    该继电器具有如下显著特点:
    - 多样化配置:提供2极和3极的不同配置,满足不同需求。
    - 高切换能力:最大切换功率可达6000VA,适用于高负载应用。
    - 可靠的操作机制:内置机械指示器和推按测试按钮,方便检测状态。
    - 灵活的安装方式:支持插接、PCB终端和机架式或DIN导轨安装,适应多种应用场景。
    这些特性使该继电器在市场上具有较高的竞争力,特别是在需要高可靠性控制和保护的工业环境中。

    应用案例和使用建议


    应用案例
    - 电梯控制系统:该继电器在电梯控制系统中用于安全控制和电路保护,确保平稳运行。
    - 电源供应系统:用于电源供应系统的切换和控制,确保电源的稳定性和安全性。
    使用建议
    - 在选择继电器时,根据负载大小和应用环境选择适当的额定电流和切换功率。
    - 在安装时,确保正确选择合适的安装方式(如插接或机架式安装),并遵循制造商提供的安装指南以避免损坏。
    - 定期检查和维护,确保继电器的正常工作,延长使用寿命。

    兼容性和支持


    该继电器与多种电子元件和其他设备兼容,例如PLC(可编程逻辑控制器)和传感器等。制造商提供了详尽的技术支持和维护文档,帮助用户快速解决问题并提高设备效率。

    常见问题与解决方案


    - 问题:操作过程中继电器无法正常吸合。
    - 解决方案:检查供电电压是否符合要求,确认接线无误。若仍存在问题,考虑更换新设备。
    - 问题:接触电阻过高。
    - 解决方案:清洁触点并使用合适的润滑剂进行处理,必要时更换新的触点组件。

    总结和推荐


    综合评估
    Power Relay RM 2/3/7凭借其高可靠性、多样化配置和广泛的适用性,在众多同类产品中脱颖而出。其在工业应用中的表现尤为出色,特别是在电梯控制和电源供应系统方面。
    推荐结论
    综上所述,我们强烈推荐该继电器作为工业应用中的理想选择。其高性能和多功能性使其成为工程师和技术人员的首选产品。

1393844-7参数

参数
继电器类型 -
开关功能 -
零件状态 在售
包装方式 散装

1393844-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1393844-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 1393844-7 1393844-7数据手册

1393844-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
