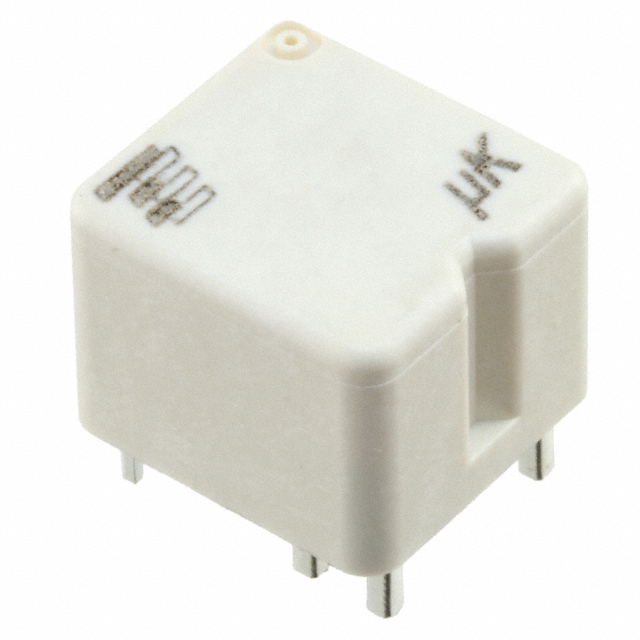

7-1414967-8

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: Power Relay 12VDC 30(NO)/25(NC)A SPDT(12mm 12.9mm 10.2mm) THT Automotive
供应商型号: JY-7-1414967-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 7-1414967-8

7-1414967-8概述

    Micro Relay K (THT – THR) 技术手册

    产品简介


    Micro Relay K (THT – THR) 是一款专为汽车应用设计的小型功率继电器,适用于电路板上的单路继电器。其主要功能是控制和切换各种负载,包括但不限于前照灯、后窗加热、座椅调节系统、遮阳板、车窗升降和雨刷控制系统等。凭借其高可靠性、低噪音操作和多样的安装方式,这款继电器在汽车行业中得到广泛应用。

    技术参数


    以下是该款继电器的技术规格和性能参数:
    - 额定电压:12VDC(其他版本如V23086-102-A803为10VDC)
    - 额定电流:30/25A(双极版本)
    - 最大连续电流:
    - 环境温度23°C:30/25A
    - 环境温度85°C:20/15A
    - 环境温度105°C:15/10A
    - 最大开关电压:直流电压最高420V
    - 最大断电容量:100W(电阻负载)
    - 接触材料:AgSnO2
    - 接触负载:>1A(5VDC下)
    - 额定电压下操作/释放时间:典型值3/1.5ms
    - 机械耐久性:>5x10^6次操作

    产品特点和优势


    - 小型化设计:适合空间有限的应用场景。
    - 低重量:约为4克,便于安装和集成。
    - 低噪音操作:降低操作过程中产生的噪音。
    - 多种焊接方式:支持波峰焊(THT)和回流焊(THR),适应不同生产工艺需求。
    - 符合环保要求:满足RoHS/ELV合规标准。
    - 宽泛的工作温度范围:-40°C至+105°C,适用于各种恶劣环境。

    应用案例和使用建议


    - 典型应用场景:
    - 前照灯/雾灯/尾灯
    - 内部照明
    - 座椅控制
    - 天窗控制
    - 车窗升降系统
    - 雨刷控制系统
    - 使用建议:
    - 在使用过程中应注意确保继电器周围没有电磁干扰源,以免影响其正常工作。
    - 在选择合适的安装位置时,要考虑到通风散热的需求,以保证其在高温环境下能够稳定运行。

    兼容性和支持


    - 兼容性:该产品可与其他标准汽车电子产品无缝兼容,无需额外适配。
    - 厂商支持:TE Connectivity提供详尽的应用指南和技术支持文档,确保客户能够充分利用产品特性。

    常见问题与解决方案


    - 问题1:操作/释放时间过长。
    - 解决方案:检查是否有电磁干扰源存在,或者是否存在电源不稳定的情况。

    - 问题2:接点接触不良。
    - 解决方案:清洁接点表面,确保接触良好;必要时更换新的继电器。

    总结和推荐


    Micro Relay K (THT – THR) 是一款高性能、多功能的小型功率继电器,适用于多种汽车电子控制系统。其紧凑的设计、卓越的性能和广泛的应用范围使其在市场上具备较强的竞争力。对于需要高度可靠性和稳定性的汽车应用场合,这款继电器无疑是一个理想的选择。
    综上所述,强烈推荐该产品用于汽车及其他工业控制领域的各类应用中。

7-1414967-8参数

参数
继电器类型 -
开关功能 -
长*宽*高 12mm*12.9mm*10.2mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

7-1414967-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-1414967-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 7-1414967-8 7-1414967-8数据手册

7-1414967-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
