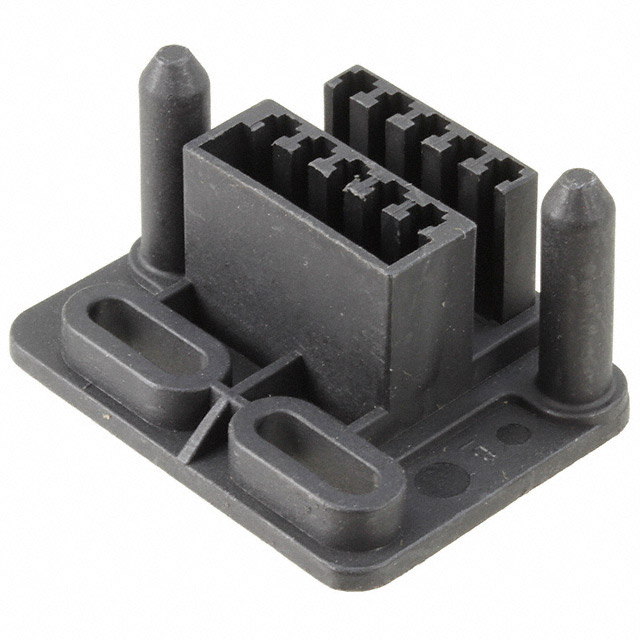

343347-1

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 标准抽屉母端护套是低功耗抽屉连接器产品系列的标准母插座。它们有 8 到 24 个针脚,并配有标准公插头。标准抽屉母端护套可应用于多个行业,包括商业零售设备、打印机、支付终端、消费电子产品、家用电器和工业控制。
供应商型号: A113466-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 343347-1

343347-1概述


    产品简介


    ELCON Drawer系列连接器
    产品类型:
    ELCON Drawer系列连接器是一种模块化的混合信号和电源连接器,适用于广泛的电力和信号应用需求。
    主要功能:
    - 支持宽范围的接触点尺寸和样式,包括信号和大电流接触点,单个接触点电流容量可达200安培。
    - 提供顺序接触功能,支持“先接后断”的操作模式。
    - 提供浮动面板安装选项,允许最大为+/-2毫米的自对准。
    - 提供高耐用性的产品,重复插拔次数可达100至1000次。
    - 定制产品可添加或移除信号或电源接触点以满足特定需求。
    应用领域:
    ELCON Drawer系列连接器广泛应用于低噪声电源、开关模式电源(SMPS)、功率因数校正(PFC)电源、分布式DC电源系统、电信基础设施、计算机服务器和存储设备、工业设备等。

    技术参数


    电气规格:
    - 电流容量:
    - 单个接触点最大电流容量:200安培(型号#0)
    - 信号接触点电流容量:10安培(型号#12)
    - 电压容量:
    - 额定电压:250VAC,最高可达600VAC
    - 绝缘耐压:
    - 1500VDC,持续1分钟(符合MIL-STD 1344方法3001)
    机械规格:
    - 插拔力:
    - 插入力:根据接触点型号不同,范围为0.1到4.4磅
    - 拔出力:根据接触点型号不同,范围为0.1到4.8磅
    - 温度范围:
    - 操作温度:-40°C到+120°C

    产品特点和优势


    ELCON Drawer系列连接器的独特功能:
    - 可靠性和耐用性:
    高端应用如网络交换机和服务器要求最低可能的电压降,这些连接器采用高导电螺纹接触点(金或银镀层),以提供最佳性能。
    - 安全性:
    带有防误操作保护盖,特别是对于操作员服务的电源供应系统,确保额外的安全性。
    - 高灵活性:
    提供多种序列化和多级信号排序,允许设计者有更多的设计自由度。
    - 标准化认证:
    符合UL 1977和CSA标准,获得多家监管机构的认可,有助于提高市场的接受度。

    应用案例和使用建议


    应用案例:
    - 在通信基站中,ELCON Drawer系列连接器常用于冗余(N+1)电源系统,提供更高的可靠性。
    - 在服务器和存储设备中,ELCON Drawer系列连接器可以实现高速盲插,适合现代数据中心的要求。
    使用建议:
    - 对于需要较高电流容量的应用,建议选择带有高导电材料的接触点,例如金或银镀层。
    - 对于需要高频应用的场合,考虑到热效应,建议预留足够的空间来散热。
    - 使用合适的电缆长度和类型,以减少电磁干扰和电压损失。

    兼容性和支持


    兼容性:
    ELCON Drawer系列连接器具有良好的互换性,可以与其他品牌的标准连接器兼容。此外,所有ELCON Drawer系列连接器都与RoHS标准兼容,确保无铅化生产。
    支持:
    Tyco Electronics提供了详尽的技术支持服务,包括图纸和样本的提供,以及定制化的产品开发服务。客户可以通过官方技术支持热线获取详细的咨询和支持。

    常见问题与解决方案


    常见问题:
    - 问题1:如何安装ELCON Drawer系列连接器?
    解决方案:
    通过使用工具包中的专用工具(如压接工具、插入/拔出工具等)进行安装。详细步骤请参考技术手册中的安装指南。
    - 问题2:接触点发生松动怎么办?
    解决方案:
    检查并确认接触点是否已经正确固定。如果仍然存在松动情况,可以使用适当的压力工具重新压接接触点,确保稳固。

    总结和推荐


    综合评估:
    ELCON Drawer系列连接器以其卓越的性能、可靠的耐用性和广泛的应用适应性,使其成为市场上一款优秀的连接器产品。无论是电源管理还是信号传输,ELCON Drawer系列连接器都能提供高效且稳定的支持。
    推荐:
    鉴于其优异的表现和广泛应用,我们强烈推荐用户选择ELCON Drawer系列连接器,特别是针对需要高电流容量和信号传输的应用场景。

343347-1参数

参数
长*宽*高 39mm(长度)*30mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

343347-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
