3-1734577-4

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY

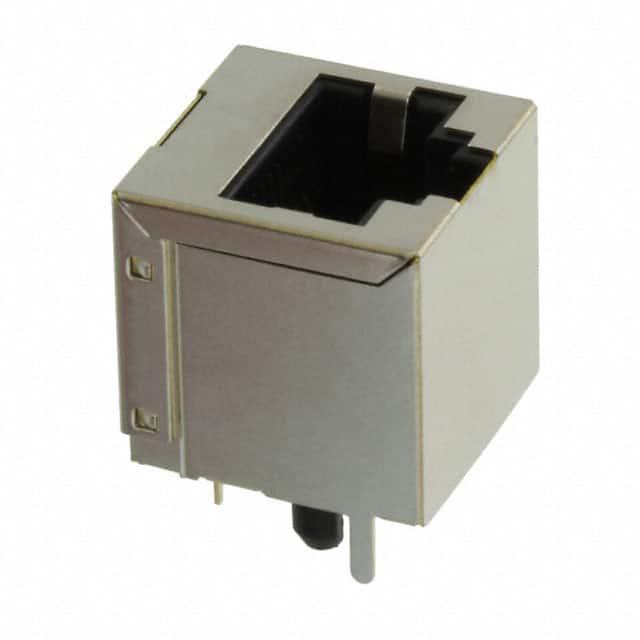

产品描述: Jack 垂直 8p8c (RJ45, Ethernet) 1 通孔安装 16.15mm(长度)*16.7mm(高度)
供应商型号: JY-3-1734577-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插孔 3-1734577-4

3-1734577-4概述

    RJ45 Connector: 3-1734577-4 技术手册概述

    1. 产品简介


    3-1734577-4是一款标准的RJ45连接器,采用单端口配置,密度为标准型。它被设计用于以太网电缆连接,适用于Cat 3标准,并且具有屏蔽功能,能够确保信号传输的稳定性和可靠性。这款连接器广泛应用于网络设备、计算机系统、电信设备和其他需要高速数据传输的场合。

    2. 技术参数


    - 型号: 3-1734577-4
    - 接口类型: RJ45
    - 连接器类型: 单端口(1 x 1)
    - 接触密度: 标准
    - 连接器风格: 插座
    - 屏蔽材料: 黄铜
    - 屏蔽电镀材料: 镍
    - 接触电流额定值: 1A
    - 接触基材: 磷青铜
    - 接触镀层材料: 金
    - 接触镀层厚度: 0.38µm(15µin)
    - 端接方法: 焊接通孔
    - 端接长度: 3.25mm(0.128英寸)
    - 操作温度范围: -40至85°C(-40至185°F)
    - 包装方式: 箱式和托盘式
    - 包装数量: 100个
    - 行业标准: 符合UL 94V-0防火等级,Cat 3性能等级
    - 环保标准: 符合欧盟RoHS、ELV、REACH规定

    3. 产品特点和优势


    - 屏蔽功能: 具有卓越的电磁干扰防护能力,确保数据传输的稳定性和安全性。
    - 高电流承载能力: 接触电流额定值达到1A,满足高功率应用需求。
    - 抗腐蚀镀层: 使用金镀层,保证长期稳定的电气性能。
    - 标准化设计: 满足Cat 3标准,适用于各种网络设备。
    - 兼容性强: 适用于各种模块化插头和插座,方便安装和维护。

    4. 应用案例和使用建议


    - 应用案例: 该连接器广泛应用于路由器、交换机、服务器、网络终端设备和电信基础设施。
    - 使用建议:
    - 在安装过程中,请确保正确的焊接工艺,避免虚焊或焊点脱落。
    - 安装时应注意屏蔽层的正确接地,确保电磁干扰防护效果。
    - 保持连接器清洁,避免灰尘和污物影响其性能。


    5. 兼容性和支持


    - 兼容性: 该RJ45连接器与大多数标准的RJ45模块化插头和插座兼容。
    - 技术支持: 用户可通过电话+1 800 522 6752获取技术支持和服务。

    6. 常见问题与解决方案


    - 问题: 连接器焊接不牢固。
    - 解决方案: 确保焊接工艺正确,检查是否有虚焊现象,必要时重新焊接。
    - 问题: 屏蔽层接地不良。
    - 解决方案: 检查屏蔽层是否正确接地,确保接地电阻符合要求。
    - 问题: 连接不稳定。
    - 解决方案: 清洁接触面,检查是否有杂质影响接触。

    7. 总结和推荐


    3-1734577-4 RJ45连接器是一款性能可靠、兼容性强的产品,适用于多种网络设备。其卓越的屏蔽功能和高标准的电气性能使其在各类应用中表现出色。对于需要高速数据传输和电磁干扰防护的应用场合,我们强烈推荐使用此款连接器。通过遵循正确的安装和维护建议,您可以充分发挥其性能优势。

3-1734577-4参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 垂直
长*宽*高 16.15mm(长度)*16.7mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

3-1734577-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1734577-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 3-1734577-4 3-1734577-4数据手册

3-1734577-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
