4-1419111-8

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述: 400V(AC) DPDT 通孔安装 22.5mm(宽度)*35mm(高度)
供应商型号: TS-PT270524
供应商: 海外现货
标准整包数: 10

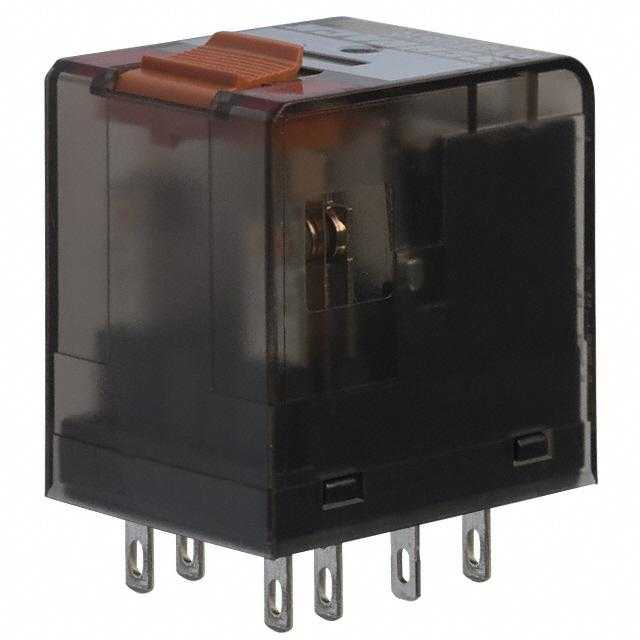

TE CONNECTIVITY 其他开关 4-1419111-8

4-1419111-8概述

    Schrack General Purpose Relays:工业继电器

    产品简介


    Schrack General Purpose Relays是工业应用中常用的微型继电器,适用于控制和自动化领域。该系列继电器包括PT2、PT3和PT5型号,具备多种形式的常开(NO)、常闭(NC)和转换(CO)触点。这些继电器设计紧凑且耐用,可以用于开关负载电流高达12A(PT2),10A(PT3),6A(PT5)的交流电路,额定电压最高可达400VAC。

    技术参数


    1. 接触数据:
    - 额定电压:240VAC
    - 最大切换电压:400VAC(PT2/PT3),240VAC(PT5)
    - 额定电流:12A(PT2),10A(PT3),6A(PT5)
    - 接触材料:AgNi90/10,镀金
    - 机械耐久性:直流线圈3000万次操作,交流线圈2000万次操作
    2. 线圈数据:
    - 线圈电压范围:6至220VDC,6至230VAC
    - 操作范围:直流线圈和交流线圈50Hz,交流线圈60Hz(70°C时为90%~110%额定电压)
    3. 绝缘数据:
    - 初始耐压:常开和常闭触点间1200Vrms,接触和线圈之间2500Vrms,相邻触点之间2500Vrms(PT2/PT3)/2000Vrms(PT5)
    4. 环境数据:
    - 工作温度:-40°C到+70°C
    - 振动/冲击:形式A(NO)/形式B(NC)7/4g(振动),20/5g(冲击)

    产品特点和优势


    Schrack微型继电器具有高可靠性、长寿命和广泛的应用场景。特别适合于工业自动化系统中需要频繁开关的小型负载。其主要优势包括:
    - 多功能性:提供多种触点配置和线圈选项,适应不同的控制需求。
    - 高性能:接触材料采用AgNi90/10镀金触点,保证低电阻和高可靠性。
    - 高可靠性:机械耐久性高,适用于恶劣环境下的长期运行。
    - 易于安装:多种终端类型,支持焊接和插接安装方式,方便快捷。

    应用案例和使用建议


    应用案例:
    - 通用控制:应用于各种工业控制设备中,如自动化生产线、机器控制系统等。
    - 信号控制:作为中间继电器,用于信号的传输和放大。
    使用建议:
    - 在选择型号时,考虑负载类型和控制电压的要求,确保选用合适的触点配置和线圈类型。
    - 安装时注意环境条件,避免极端温度和湿度对设备的影响。
    - 使用过程中定期检查维护,以延长使用寿命。

    兼容性和支持


    - 兼容性:该继电器可与多种标准插座兼容,便于集成到现有系统中。
    - 支持和维护:TE Connectivity公司提供了详尽的技术支持和维护服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:清洁接触面,确保接触良好。
    - 问题:继电器动作迟缓
    - 解决方案:检查供电电压是否稳定,线圈是否损坏。
    - 问题:过热
    - 解决方案:降低负载电流或更换更高额定值的继电器。

    总结和推荐


    Schrack General Purpose Relays系列是工业控制领域的可靠选择。其多功能性、高性能和高可靠性使其成为广泛应用的理想解决方案。建议根据具体应用需求选择合适的型号,并遵循推荐的安装和使用指南。总之,这一系列继电器值得推荐给寻求稳定可靠的工业控制设备的用户。

4-1419111-8参数

参数
开关功能 -
开关配置 DPDT
电流额定值 -
电压额定值 400V(AC)
电气寿命 -
长*宽*高 22.5mm(宽度)*35mm(高度)
安装方式 通孔安装

4-1419111-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1419111-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1419111-8 4-1419111-8数据手册

4-1419111-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 7.0785 ¥ 66.184
50+ $ 6.7602 ¥ 63.2079
100+ $ 6.6234 ¥ 61.9288
250+ $ 6.498 ¥ 60.7563
500+ $ 6.3726 ¥ 59.5838
1000+ $ 6.2472 ¥ 58.4113
库存: 250
起订量: 40 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1985.52
