2327810-1

产品分类: 矩形连接器 - 配件
厂牌: TE CONNECTIVITY
产品描述: 25pin Cap (Cover) MCP Series 23.3mm(宽度)*32.25mm(高度)
供应商型号: N-2327810-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 配件 2327810-1

2327810-1概述


    产品简介

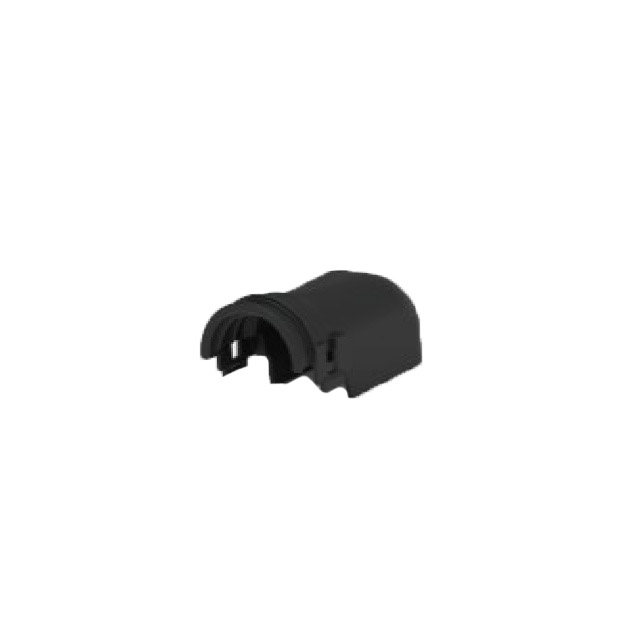

    本产品是一款适用于25/29针矩形连接器的90度盖板(型号:2327810),由TE Connectivity公司设计和生产。它主要用于保护连接器接口,防止外部灰尘和水分侵入,同时提供稳定的机械支撑。此盖板适用于多种工业领域,如自动化、通信设备和汽车电子,尤其适合需要高可靠性连接的应用场景。

    技术参数


    - 材料:PA66-GF25FR
    - 颜色:黑色(标准色)
    - 阻燃等级:V-O级
    - 重量:约9.1克
    - 尺寸:
    - 外部宽度(B):29.3 ± 0.6 mm
    - 外部高度(C):32.25 ± 0.6 mm
    - 内部宽度(A):23.3 ± 0.6 mm
    - 长度(D):32.8 ± 0.6 mm
    - 角度偏差:≤ ±2°
    - 工作温度范围:-40°C 至 +85°C
    - 表面处理:无特殊要求,符合VDA 260标准

    产品特点和优势


    1. 高阻燃性能:采用PA66-GF25FR材料制成,具有优异的耐热性和阻燃性能,能够在极端环境下保持稳定性。
    2. 卓越的机械强度:通过GF25增强玻璃纤维,确保产品在高振动和冲击环境中仍能正常工作。
    3. 防水防尘设计:与匹配的连接器结合后可实现IP67级防护,满足工业级别的密封需求。
    4. 安装简便:设计紧凑,安装便捷,便于大批量生产装配。
    5. 兼容性强:可适配TE Connectivity公司多个系列的连接器,通用性极高。

    应用案例和使用建议


    应用案例:
    - 自动化设备:用于工业机器人控制器中信号传输的保护。
    - 汽车电子:作为车载控制模块的保护组件,提升系统的可靠性和使用寿命。
    - 通信设备:为网络设备的信号端口提供可靠的机械和电气保护。
    使用建议:
    - 在安装前检查盖板是否清洁,避免异物影响密封效果。
    - 确保盖板与连接器接口完全对齐后再进行安装,以保证最佳密封性能。
    - 若需要更换盖板,建议在断电情况下操作,以免损坏连接器内部结构。

    兼容性和支持


    此盖板专为TE Connectivity品牌的1-, 2-, 3-1823402-1 和 1-2328352-2 系列连接器设计,兼容性极强。TE Connectivity为客户提供全面的技术支持和售后服务,包括产品培训、故障诊断和技术文档更新。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 盖板安装后密封不良 | 接口未对齐或存在污垢 | 清洁接口并重新对齐盖板,确保紧密贴合 |
    | 盖板出现轻微变形 | 安装过程中施力不当 | 检查安装工具,避免过度用力 |
    | 连接器信号传输不稳定 | 密封不严导致灰尘进入 | 更换新的盖板并确认安装是否正确 |

    总结和推荐


    总体而言,这款TE Connectivity 2327810盖板以其高性能、高可靠性及广泛的适用性,成为工业连接器保护的理想选择。无论是自动化、汽车还是通信领域,该产品都能有效提升系统的整体性能和寿命。因此,我们强烈推荐使用此盖板来保护关键连接器接口。
    如果您正在寻找一款兼顾耐用性和性价比的盖板产品,这款产品无疑是您的明智之选!

2327810-1参数

参数
针脚数 25pin
配件类型 Cap (Cover)
配套使用/相关产品 MCP Series
长*宽*高 23.3mm(宽度)*32.25mm(高度)
零件状态 在售
包装方式 盒装

2327810-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2327810-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 配件 TE CONNECTIVITY 2327810-1 2327810-1数据手册

2327810-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0458 ¥ 18.6066
150+ $ 1.9467 ¥ 17.7053
300+ $ 1.8258 ¥ 16.6057
500+ $ 1.7136 ¥ 15.5852
库存: 550
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 1023.36
直接购买
加入购物车
