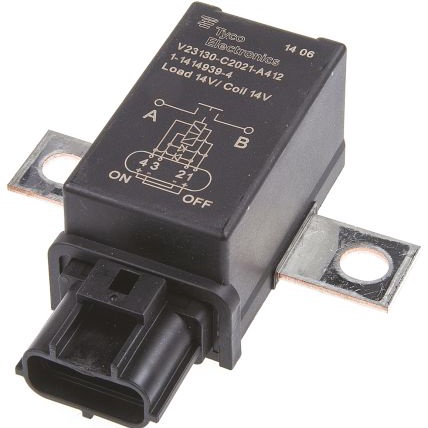

V23130C2021A412 1-1414939-4

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 汽车继电器, BDS-A系列, 12V 直流, 单刀单掷, 7W
供应商型号: 6900808
供应商: 欧时
标准整包数: 1
TE CONNECTIVITY 其他继电器 V23130C2021A412 1-1414939-4

V23130C2021A412 1-1414939-4概述

    # 电池断路开关BDS-A(保持型):产品技术手册

    产品简介


    电池断路开关BDS-A(保持型)是一种用于高电流应用的汽车继电器,设计用于柴油发动机预热系统、防止短路引起的火灾、双电池应用、启动可靠性保障以及能量管理系统等。该继电器能够承受高达42V DC的电压,并且能够在高温环境下提供可靠的连续工作电流。
    主要特点
    - 高峰值电流承载能力可达1500A。
    - 电设定和重置的双稳态设备,可以在12V DC和24V DC之间切换。
    - 额定电流根据电缆尺寸有所不同,负载电缆为50mm²时,其额定电流可达260A。
    应用领域
    - 柴油发动机预热系统
    - 防止因短路造成的火灾
    - 双电池系统的可靠性保障
    - 季节性、服务和运输的脱机操作
    - 能量管理

    技术参数


    电气特性
    - 额定电压:12V DC和24V DC
    - 额定电流:负载电流从终端B到A,电缆50mm²时为260A
    - 最大连续电流:23°C下为260A,85°C下为190A,125°C下为88A
    - 制造电流:电阻性负载下,电缆50mm²,23°C时,ton/toff=0.5s/10min为1500A
    - 分断电流:同上,最大值为1500A
    - 短时电流:过载电流在23°C时,电缆50mm²为1000A,持续1秒,随后为0A,持续9秒
    物理特性
    - 接触材料:AgSnO2
    - 继电器线圈:双线圈系统,支持12V DC和24V DC
    - 绝缘强度:接触间500Vrms,接触和线圈间500Vrms
    - 工作温度范围:-40°C至+120°C
    - 尺寸重量:约210g(7.4oz)

    产品特点和优势


    BDS-A电池断路开关具备高电流承载能力和出色的电气绝缘性能。该继电器具有双稳态结构,可以通过外部控制实现电路的开启和关闭。其独特的设计允许它在各种恶劣环境下稳定运行,确保了其在电池保护和能量管理中的可靠性和耐久性。

    应用案例和使用建议


    应用案例
    - 在柴油发动机预热系统中,该继电器可用于控制预热系统的电源供应,保证在低温条件下发动机的正常启动。
    - 在高电流切换应用中,例如双电池系统,BDS-A可以作为启动和运行电源的独立开关,以提高系统的可靠性。
    使用建议
    - 在安装过程中,请注意负载电流的方向,以免损坏继电器。
    - 定期检查接触状态,特别是在长时间运输后。
    - 确保接线正确并符合电气规范。

    兼容性和支持


    兼容性
    - BDS-A继电器与其他标准连接器和终端兼容,易于集成到现有系统中。
    厂商支持
    - 如需更多技术支持,请联系TE连接器应用工程师。

    常见问题与解决方案


    问题与解答
    1. 问题:如何确定继电器的工作状态?
    - 解答:通过测量继电器线圈上的电压来判断其工作状态。线圈通电时,继电器闭合;断电时,继电器打开。

    2. 问题:继电器在高温下的性能如何?
    - 解答:在85°C下,继电器的最大连续电流降至190A,但仍能保持稳定的运行性能。

    总结和推荐


    总体来看,BDS-A电池断路开关是一款高性能、可靠且耐用的继电器。它特别适用于高电流应用,如柴油发动机预热系统和电池管理系统。尽管价格相对较高,但由于其卓越的性能和长久的使用寿命,这款继电器值得推荐给需要高可靠性的工业和汽车行业客户。
    结论
    推荐使用BDS-A电池断路开关,特别是对于需要高电流控制和稳定性要求较高的应用场合。

V23130C2021A412 1-1414939-4参数

参数
继电器类型 -
开关功能 -
长*宽*高 83mm*86mm*86mm
安装方式 法兰安装,螺纹安装
