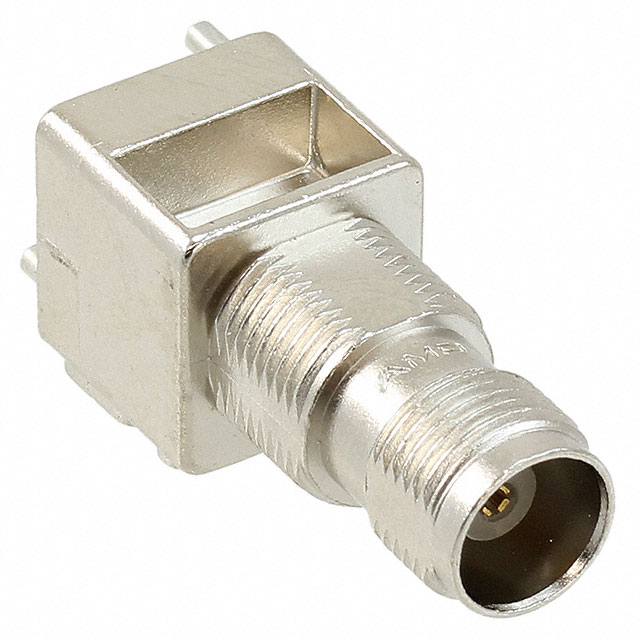

5227835-1

产品分类: 同轴连接器(RF)
厂牌: TE CONNECTIVITY
产品描述: Female Socket,Jack,Threaded 1 4GHz 50Ω 银色 螺纹 焊接 焊接安装,通孔安装,隔板安装,面板安装
供应商型号: N-5227835-1
供应商: 云汉优选
标准整包数: 35
TE CONNECTIVITY 同轴连接器(RF) 5227835-1

5227835-1概述

    # TNC RF Interface, Jack, 50 ohm 技术手册解析

    产品简介


    TNC RF Interface是一款50欧姆阻抗的同轴射频接口,采用Screw(螺纹)连接机制。它适用于多种高频信号传输场景,尤其是在电缆到印刷电路板之间的连接。这款产品广泛应用于无线通信设备、雷达系统、卫星通信以及各种射频设备中。

    技术参数


    - 阻抗:50 Ω
    - 射频连接器样式:Jack(母座)
    - 射频接口类型:TNC
    - 耦合机制:Screw(螺纹)
    - 安装方式:Panel Mount(面板安装)
    - 位数:1 Position(1个位置)
    - 焊接方式:Through Hole - Solder(通孔焊)
    - 焊接尾长度:5.33 mm[.21 in]
    - 高度:35.57 mm[1.4 in]
    - 额定工作频率:11 GHz
    - 使用温度范围:-55 – 85 °C[-67 – 185 °F]

    产品特点和优势


    TNC RF Interface的最大特点是高频率性能(可达11 GHz),能够确保信号的稳定传输。此外,它具有较好的耐用性和稳定性,适合在极端环境下使用。产品采用镀镍锌材料,可抵抗恶劣环境的侵蚀,同时保证长期可靠性。该产品的另一个优势是易于安装和维护,其垂直PCB安装方式使其非常适合现代电子设备的紧凑设计。

    应用案例和使用建议


    应用案例
    - 无线通信设备:TNC RF Interface适用于各种无线通信设备中的射频信号传输,确保高频信号的稳定和可靠传输。
    - 雷达系统:在雷达系统中,TNC RF Interface可以用于天线与接收机之间的连接,保证雷达系统的高效运行。
    - 卫星通信:对于卫星通信设备,TNC RF Interface能够提供稳定的射频信号传输,满足高频率需求。
    使用建议
    - 确保在焊接过程中温度不超过265°C,避免对连接器造成损坏。
    - 在高温环境下使用时,定期检查连接器的物理状态,以确保连接稳定。
    - 为防止腐蚀和氧化,建议使用保护套或防尘盖。

    兼容性和支持


    该产品具有良好的兼容性,可以与其他标准TNC接口的产品无缝对接。TE公司提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和支持。如果您需要更多技术支持或遇到任何问题,可以拨打客户服务热线+1 800 522 6752寻求帮助。

    常见问题与解决方案


    问题1:产品如何正确安装?
    解决方案:请按照制造商提供的安装指南进行操作。确保正确地将连接器固定在面板上,并通过螺纹连接机制实现可靠的连接。
    问题2:如何处理焊接过程中的气泡?
    解决方案:焊接前彻底清洁PCB和连接器表面。使用适当的焊接温度,避免过热。如果出现气泡,可以在重新焊接前清理残留物并确保干净的焊接表面。
    问题3:产品如何存储?
    解决方案:建议在干燥通风的地方存放,避免接触水分和腐蚀性物质。最佳存储温度应在-40°C至+85°C之间。

    总结和推荐


    TNC RF Interface, Jack, 50 ohm是一款性能卓越、结构坚固且易于安装的射频接口。它在高频信号传输方面的出色表现使其成为各种电子设备的理想选择。无论是用于无线通信设备还是雷达系统,该产品都能够提供可靠的性能和稳定的连接。因此,我们强烈推荐此产品,特别是在需要高性能射频接口的应用场景中。如果您正在寻找一款可靠且易于维护的射频接口解决方案,TNC RF Interface无疑是您的最佳选择。

5227835-1参数

参数
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 4GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
安装方式 焊接安装,通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘,管装

5227835-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5227835-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) TE CONNECTIVITY 5227835-1 5227835-1数据手册

5227835-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
