6339191-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY
产品描述: 泰科 RJ45接口 6339191系列, 母座RJ45 连接器, 印刷电路板安装型, 8路单口, Cat5
供应商型号: UA-6339191-1
供应商: 海外现货
标准整包数: 1

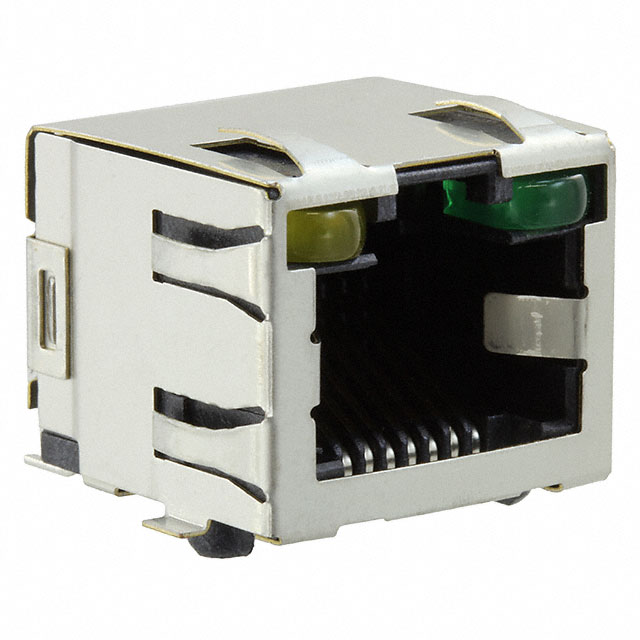

TE CONNECTIVITY 模块化连接器 - 插孔 6339191-1

6339191-1概述

    RJ45 Connector, 单端口,1x1,标准接点密度,模块化插座

    产品简介


    RJ45连接器是一种广泛应用于以太网通信领域的标准网络接口,本款RJ45连接器为单端口配置,具有1x1矩阵结构和标准接点密度。它采用8位模块化设计,符合Cat 5电缆标准。连接器的外壳材质为液态晶态聚合物(LCP),具备屏蔽功能,可以有效减少电磁干扰。本产品还配备了倒置闩锁机制,确保稳定可靠的连接。

    技术参数


    - 连接器类型:单端口RJ45模块化插座
    - 接点密度:标准
    - 端口配置:1x1
    - 接触位数:8位
    - 载入接触位数:8位
    - 电路等级:Cat 5
    - 安装方式:直角PCB安装
    - 接触电流承载能力:1.5A
    - 接触电镀材料:金
    - 接线端子长度:0.86mm
    - 工作温度范围:-40°C至85°C
    - 封装数量:200个/卷
    - 合规认证:RoHS, ELV, REACH合规

    产品特点和优势


    1. 高可靠性:采用了倒置闩锁机制,能够提供稳定的连接。
    2. 屏蔽效果好:外壳及内部电路均采用屏蔽设计,有效减少了外部电磁干扰。
    3. 广泛的适用性:符合Cat 5电缆标准,适用于各种高速网络传输需求。
    4. 环保设计:满足RoHS, ELV, REACH等国际环保法规要求,环保无害。

    应用案例和使用建议


    本款RJ45连接器常用于各类网络设备中,如路由器、交换机、服务器等。为了获得最佳性能,建议按照以下步骤进行安装:
    1. 确保焊接表面干净且平整,以保证良好的焊接质量。
    2. 在焊接时避免高温过度,以免损坏连接器。
    3. 安装后检查连接器是否稳固,确保接触良好。

    兼容性和支持


    本款RJ45连接器可与多种网络设备配套使用。供应商提供了详尽的技术支持文档,包括技术手册、CAD文件、产品说明书等,确保用户能够方便地获取所需信息。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳定 | 检查接线端子是否松动,重新焊接。 |
    | 网络速度慢 | 检查线缆质量,确认是否符合Cat 5标准。 |
    | 连接器过热 | 确保散热环境良好,避免过热。 |

    总结和推荐


    综上所述,这款RJ45连接器以其高可靠性、优良的屏蔽性能和广泛的适用性,在网络通信领域表现出色。我们强烈推荐此款产品给需要高性能网络连接的用户。无论是商业还是家庭用途,本款RJ45连接器都是一个值得信赖的选择。

6339191-1参数

参数
端口数 1
针脚数 8p8c (RJ45, Ethernet)
类型 Jack
防护等级 -
朝向 90度,向上
长*宽*高 13.35mm(长度)*16.26mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

6339191-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6339191-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 6339191-1 6339191-1数据手册

6339191-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
