2-1747981-3

产品分类: USB/DVI/HDMI 连接器
厂牌: TE CONNECTIVITY
产品描述: 40V(AC) HDMI 1 19 插头 水平安装,法兰安装,贴片安装,通孔安装,面板安装 15mm(长度)*11.55mm(高度)
供应商型号: JY-2-1747981-3
供应商: 云汉优选
标准整包数: 1

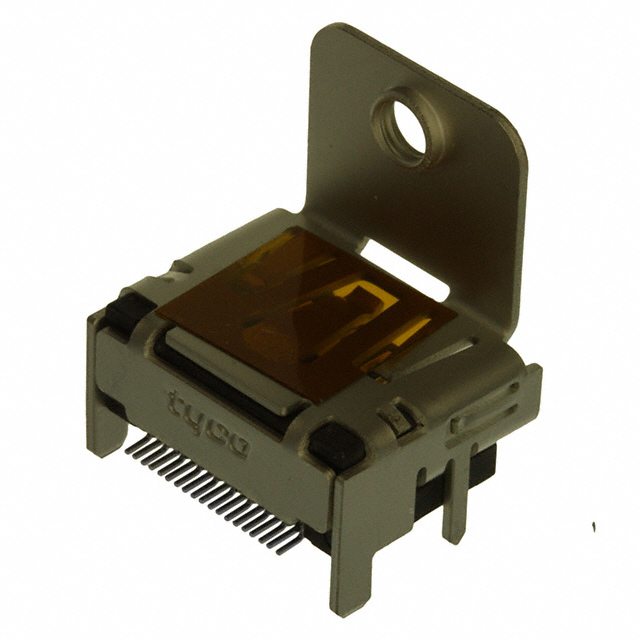

TE CONNECTIVITY USB/DVI/HDMI 连接器 2-1747981-3

2-1747981-3概述


    产品简介


    本篇技术手册介绍的产品是一款型号为2-1747981-3的HDMI接插件(receptacle),属于标准外形轮廓,拥有1个端口,采用顶部安装并带有直角设计的表面贴装方式。该接插件采用载体带包装(carrier tape),适用于电缆到板式连接。它具备19个位置,主要用于音频视频设备中的连接应用。这款接插件是通过顶部焊接的方式固定在印刷电路板上,非常适合各种消费电子产品、工业自动化设备以及其他需要高清数字信号传输的应用场合。

    技术参数


    - 安装方向: 直角
    - 安装位置: 顶部
    - 端口数量: 1
    - 连接器外形轮廓: 标准
    - 接触面积电镀材料: 金
    - 接触面积电镀材料厚度: 0.76 μm (29.92 μin)
    - 最大电流承载能力: 0.5 A
    - 焊点长度: 1.1 mm, 1.6 mm (0.043 in, 0.061 in)
    - 终端连接方式: 表面贴装
    - 外壳颜色: 黑色
    - 接触中心线间距: 1 mm (0.039 in)
    - 焊接温度上限: 260 °C
    - 操作温度范围: -25 – 70 °C (-13 – 158 °F)
    - 插拔次数: 最大10,000次

    产品特点和优势


    该HDMI接插件具有以下特点和优势:
    - 高可靠性: 具备10,000次的插拔寿命,确保长期稳定的工作表现。
    - 高电流承载能力: 每个触点最大可承载0.5安培电流,满足大部分应用场景需求。
    - 抗腐蚀性能: 采用金材质进行电镀处理,提高连接可靠性和使用寿命。
    - 兼容性广: 支持多种不同的组装和焊接工艺,适合各种应用场景。
    - 环保合规: 符合RoHS、ELV及REACH等环保法规,确保产品安全无毒。

    应用案例和使用建议


    - 应用案例: 该HDMI接插件常用于电视机、显示器、投影仪等设备中,实现高清数字信号的传输。
    - 使用建议: 在装配过程中,务必确保焊接温度不超过260°C,以防止损坏接插件。在插拔过程中,避免频繁且剧烈的操作,以免降低使用寿命。在使用过程中,保持连接环境干燥清洁,避免灰尘和湿气影响正常工作。

    兼容性和支持


    该产品与同类HDMI连接器及配套组件具备良好的兼容性,例如TE公司的其他相关配件如型号为1914066-1的电缆组件、型号为3-1393641-1的接口组件等。对于该产品的技术支持,用户可以通过电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查插头和插座的对齐情况,确保两者完全对应后再尝试插入。 |
    | 连接不稳定 | 确保焊接质量,重新检查焊接部位,确保牢固无虚焊。 |
    | 寿命短 | 确保操作环境符合产品要求,避免频繁剧烈插拔。 |

    总结和推荐


    总结而言,该型号为2-1747981-3的HDMI接插件凭借其高可靠性、优良的电流承载能力和广泛的兼容性,在众多应用场景中表现出色。特别适合于需要高清数字信号传输且工作环境相对稳定的场景。我们强烈推荐该产品作为您电子设备中的关键组件。如果您有任何疑问或需要进一步的技术支持,可以直接联系厂商获取帮助。

2-1747981-3参数

参数
规格 -
额定电压 40V(AC)
端口数 1
触头数量 19
类型 HDMI
公母头 插头
长*宽*高 15mm(长度)*11.55mm(高度)
安装方式 水平安装,法兰安装,贴片安装,通孔安装,面板安装
零件状态 在售
包装方式 卷带包装

2-1747981-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1747981-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY USB/DVI/HDMI 连接器 TE CONNECTIVITY 2-1747981-3 2-1747981-3数据手册

2-1747981-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
