5-1825137-1

产品分类: 拨动开关
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 钮子开关, 单刀双掷, 开-关-(开)开关, 印刷电路板, 5 A @ 28 V 直流
供应商型号: U-5-1825137-1
供应商: 云汉优选
标准整包数: 1

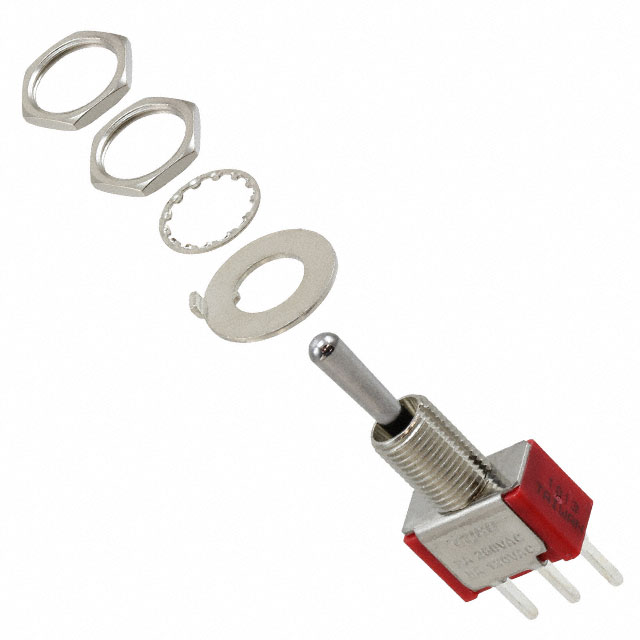

TE CONNECTIVITY 拨动开关 5-1825137-1

5-1825137-1概述

    TE Connectivity Gemini Series Switches:综合技术手册

    产品简介


    TE Connectivity Gemini A 和 Gemini AE 系列开关提供单极和双极配置选择,支持多种电路设计,如瞬时功能、带锁柄以防误操作的开关以及不同长度的平柄和平底柄。Gemini AE 系列符合 IP67 防护等级要求,环氧树脂密封终端防止溶剂和其他污染物进入。Gemini A 和 Gemini AE 开关提供了焊接端子、印刷电路板(PC)端子、线绕端子、垂直端子、支架安装 PC 端子等多种选项。
    这些开关非常适合工业设备、音频视频设备、户外音乐会和照明设备、医疗仪器和通信设备等领域的人机界面应用。

    技术参数


    - 触点配置:1、2、3、4 极
    - 接触定时:先断后合
    - 额定电流:
    - 金触点:0.4 VA @ 20V AC 或 DC
    - 金镀银触点:5A @ 125VAC 或 28VDC 电阻性负载;0.4 VA @ 20V AC 或 DC 或 2A @ 250VAC 电阻性负载
    - 银触点:5A @ 125VAC 或 28VDC 电阻性负载
    - 电寿命:6000 周期
    - 初始接触电阻:≤10mΩ(2-4VDC,100mA)
    - 绝缘电阻:≥1,000 MΩ
    - 耐压强度:1,000 Vrms @ 海平面
    - 操作角度:D 和 E 功能为 22°;F 和 G 功能为 18°
    - 操作温度:-30°C 到 +85°C
    - 存储温度:-30°C 到 +85°C
    - 焊料耐热性:波峰焊接能力可达 265°C

    产品特点和优势


    - 材料选择丰富:支持金触点、金镀银触点、银触点。
    - IP67防护等级:Gemini AE系列提供较高的防尘防水等级。
    - 多样化的终端选择:包括焊接端子、PC端子、线绕端子、垂直端子、支架安装PC端子等。
    - 坚固耐用:不锈钢框架配以黄铜镀锡焊脚支持,确保开关的长期稳定性。
    - 易于组装和使用:提供了不同长度的波柄和扁柄,方便不同的安装需求。

    应用案例和使用建议


    - 工业设备:在自动化生产线中用于控制机器运行状态,保障设备稳定高效运作。
    - 医疗设备:如手术台上的紧急停机开关,对可靠性要求极高,使用Gemini系列开关可以满足严格的卫生标准。
    - 音频视频设备:例如调音台上的开关组件,要求具有高频率响应能力和长时间工作的稳定性。
    使用建议:根据具体应用场景选择合适的开关类型,如工业环境中可优先考虑Gemini AE系列,户外设备则选用带有防水功能的型号。对于频繁操作的应用场合,建议选择电寿命较长的产品以延长使用寿命。

    兼容性和支持


    - 兼容性:Gemini系列开关可以与其他标准接口的电子元器件配合使用,广泛应用于各种复杂电路系统中。
    - 厂商支持:TE Connectivity 提供专业的技术支持服务,涵盖产品咨询、故障诊断、维修更换等多个环节。您可以通过访问公司官网或联系本地客户服务代表获取更多帮助。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方案:检查触点是否有氧化现象,如有请用酒精清洁并重新组装。
    2. 问题:无法实现预期的功能
    - 解决方案:确认接线无误且连接稳固;检查开关类型是否适合当前应用场景。
    3. 问题:产品使用过程中发生过热
    - 解决方案:检查供电电压是否超出额定范围;确保良好的散热环境。

    总结和推荐


    总的来说,TE Connectivity 的 Gemini A 和 Gemini AE 系列开关凭借其多样化的设计、出色的电气特性和卓越的防护性能,在多个领域的应用中展现出色表现。特别是对于需要高度可靠性和耐久性的场合,这些开关无疑是最佳选择之一。强烈推荐给寻求高品质人机界面解决方案的工程师和制造商。
    无论是在苛刻的工业环境还是日常生活场景下,Gemini系列开关都能为您带来安全稳定的控制体验。

5-1825137-1参数

参数
指示颜色 -
最大交流触点电压 120V
最大直流触点电压 28V
电流额定值 -
电压额定值 28V(DC)
执行器长度 10.41mm
机械寿命 -
开关功能 On-Off-Mom
长*宽*高 12.7mm(长度)*6.86mm(高度)
通用封装 SPDT
安装方式 面板安装
零件状态 在售
包装方式 盒装,散装,袋装

5-1825137-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1825137-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨动开关 TE CONNECTIVITY 5-1825137-1 5-1825137-1数据手册

5-1825137-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.0316 ¥ 25.7686
100+ $ 2.9458 ¥ 25.0393
200+ $ 2.7642 ¥ 23.4957
400+ $ 2.6316 ¥ 22.3686
500+ $ 2.5092 ¥ 21.3282
1000+ $ 2.3358 ¥ 19.8543
2500+ $ 2.1726 ¥ 18.4671
5000+ $ 1.9278 ¥ 16.3863
10000+ $ 1.7544 ¥ 14.9124
库存: 373
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 901.9
