2-2308107-1

厂牌: TE CONNECTIVITY
产品描述: DDR4 DIMM Sockets are designed to JEDEC industry standards. They are available with through hole and surface mount configurations. DDR4 DIMM Socket applications include servers, communications equipment, workstations, and high-performance computing.
供应商型号: JY-2-2308107-1
供应商: 云汉优选
标准整包数: 1

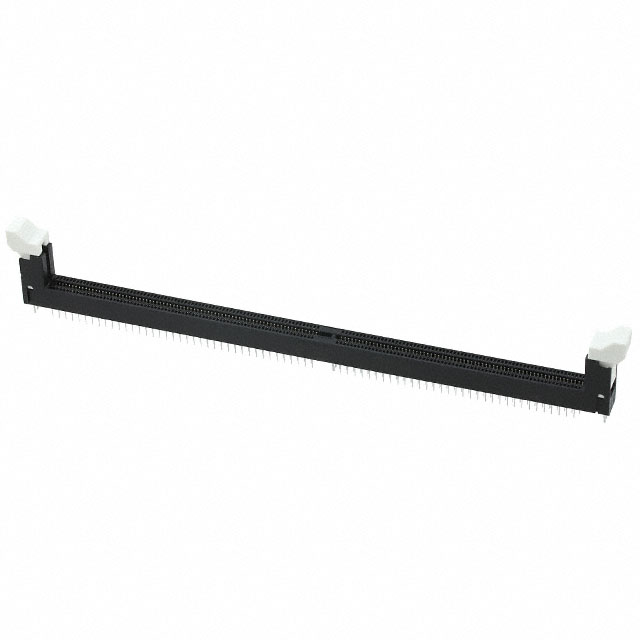

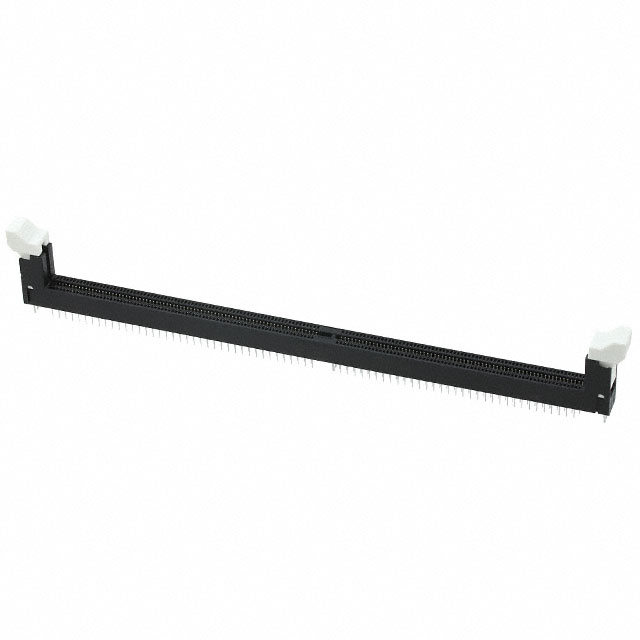

TE CONNECTIVITY 存储器连接器 - 直列式模块插座 2-2308107-1

2-2308107-1概述

    DDR4 DIMM Sockets – Solder Tail: 技术手册详解

    产品简介


    产品类型: DDR4 DIMM(双列直插式内存模块)插座,专为网络设备中的主存储应用设计。
    主要功能: 提供连接处理器模块(子板)到印刷电路板(主板)的功能。该插座拥有288个位置,接触间距为0.80毫米。
    应用领域: 网络设备、服务器、数据中心、计算机存储系统等领域。

    技术参数


    - 位置数: 288个位置。
    - 接触间距: 0.80毫米。
    - 内存容量支持: 支持高达128GB的内存容量。
    - 工作温度范围: –55°C至105°C(–67°F至221°F)。
    - 材质: 接触部分由铜合金制成,表面镀锡;插座外壳及提取器由高温尼龙制成;板锁采用不锈钢材料。
    - 焊接工艺: 建议采用波峰焊、非聚焦红外回流焊或其他同等方法进行焊接。
    - 孔径要求: 通孔孔径需符合特定尺寸和镀层厚度标准,具体参考技术手册。
    - 安装距离: 相邻插座间的最小允许距离为特定值,确保正确的组装。
    - 插入力: 插座必须保持平行于整个PCB板,以避免对板锁/定位销造成不可修复的损害。

    产品特点和优势


    - 高可靠性: 符合Intel 288针DDR4内存连接器规范,确保了高度的可靠性和一致性。
    - 多功能性: 模块支持塔和提取器设计可确保模块稳固固定,防止意外拔出。
    - 兼容性强: 具有多个键槽以匹配不同的子板,从而提高适用范围。
    - 易于使用: 配备直观的安装指南和视觉辅助工具,简化生产过程中的操作步骤。
    - 维护简便: 只要按照规定程序进行焊接和清洁,就能保证最佳性能,且损坏后易于更换。

    应用案例和使用建议


    - 典型应用场景: 在服务器和网络交换机中用作内存接口,提供高速数据传输能力。
    - 使用建议:
    - 确保焊接前对所有接触部位进行适当的预处理,如使用无残留清洁型助焊剂。
    - 使用适当的PCB材料(如FR-4或G-10),并确保孔位与插座严格对应。
    - 遵循推荐的焊接技术和条件,以保证最高焊接质量。
    - 在安装过程中,特别注意避免产生不必要的机械应力,确保所有部件正确装配。

    兼容性和支持


    - 兼容性: 该产品可以与多种DDR4内存模块配合使用,确保了广泛的兼容性。
    - 技术支持: 客户可以通过当地Tyco Electronics代表或拨打提供的客户服务热线获取产品信息和技术支持。

    常见问题与解决方案


    - Q: 插座如何拆卸?
    - A: 同时旋转提取器使它们远离模块,当提取器完全打开时,将模块从插槽中抽出。

    - Q: 如何避免在运输过程中损坏插座?
    - A: 确保插座始终存放在原包装容器内,避免堆叠过高导致容器变形。

    总结和推荐


    该DDR4 DIMM插座以其高可靠性、广泛的应用兼容性和便捷的操作维护,成为数据中心和高性能计算领域中不可或缺的重要组件。通过严格的生产标准和全面的技术文档支持,它能够满足各类苛刻应用的需求。因此,强烈推荐在需要高稳定性和高性能内存连接解决方案的项目中使用该产品。

2-2308107-1参数

参数
长*宽*高 146.28mm(长度)*6.3mm(高度)
安装方式 标准安装,通孔安装,顶部安装
零件状态 在售
包装方式 托盘

2-2308107-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2308107-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 存储器连接器 - 直列式模块插座 TE CONNECTIVITY 2-2308107-1 2-2308107-1数据手册

2-2308107-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
