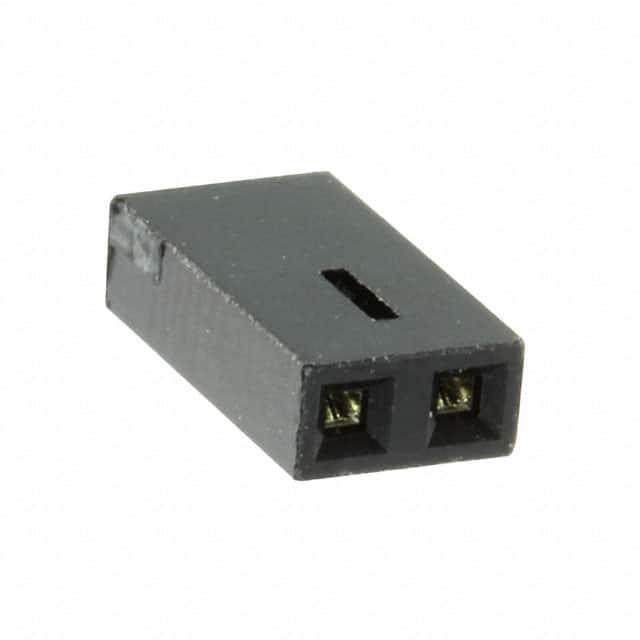

4-530153-1

产品分类: 分路器和跳线
厂牌: TE CONNECTIVITY
产品描述: Conn Shunt F 2 POS 2.54mm ST Bag
供应商型号: JY-4-530153-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 分路器和跳线 4-530153-1

4-530153-1概述

    电子元器件产品技术手册解析

    产品简介


    本产品为AMP M系列的Tandem Spring、Open Top双位跳线和短路连接器。该连接器适用于板对板连接应用,最大接触电流为3安培。其独特的弹簧设计提供了可靠的信号传输,具有广泛的应用领域,尤其是在需要高可靠性的场合。

    技术参数


    - 中心线间距(Pitch):2.54毫米(0.1英寸)
    - 接触电流:最大3安培
    - 绝缘电阻:1000兆欧
    - 终端电阻:20毫欧
    - 接触基材:磷青铜
    - 接合面积镀层材料厚度:2.54微米(100微英寸)
    - 工作温度范围:-40°C至85°C(-40°F至185°F)
    - 高度:9.14毫米(0.36英寸)

    产品特点和优势


    该Tandem Spring连接器具备以下显著特点:
    - 双位跳线设计:适合各种板对板连接需求。
    - 开放顶部设计:便于安装和维修。
    - 高可靠性:最大接触电流为3安培,提供稳定的信号传输。
    - 耐用性强:采用磷青铜作为接触基材,确保长期使用的稳定性和可靠性。
    - 环境适应性好:能够在极端温度条件下保持良好的性能。

    应用案例和使用建议


    该产品常用于计算机、通讯设备、汽车电子、工业自动化等领域。例如,在工业自动化中,可以将该连接器应用于控制电路的快速跳线操作,提升系统的灵活性和可维护性。为了确保最佳效果,在使用过程中应注意以下几点:
    - 确保安装时清洁无尘,避免影响接触性能。
    - 避免在潮湿环境下长时间工作,以防止电腐蚀。

    兼容性和支持


    该连接器已通过UL认证,符合美国电子回收法令(EU ELV Directive)及欧盟有害物质限制指令(RoHS Directive),表明其环保性和安全性。厂商提供了全面的技术支持和售后服务,如有任何疑问可联系客服热线 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - Q: 如何正确安装该连接器?
    - A: 在安装前,请先清洁电路板和连接器表面,确保无尘和无油脂。使用合适的工具进行安装,避免损坏连接器结构。

    - Q: 该连接器的工作温度范围是多少?
    - A: 该连接器的工作温度范围是-40°C至85°C(-40°F至185°F),适用于大多数工业和消费电子应用场景。

    总结和推荐


    综上所述,该Tandem Spring、Open Top双位跳线和短路连接器在稳定性、可靠性和环境适应性方面表现出色。对于需要高可靠性的板对板连接应用,推荐使用该款产品。该连接器不仅满足了不同行业的需求,还具备良好的性价比,值得在多种应用场景中考虑选用。如果您正在寻找一款高效、稳定的板对板连接解决方案,这款产品无疑是您的理想选择。

4-530153-1参数

参数
长*宽*高 5.08mm(长度)*9.14mm(高度)
零件状态 在售
包装方式 散装,袋装

4-530153-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-530153-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 分路器和跳线 TE CONNECTIVITY 4-530153-1 4-530153-1数据手册

4-530153-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
