XT424L12 1887202-6

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, XT系列, 12V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 420439
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 XT424L12 1887202-6

XT424L12 1887202-6概述


    产品简介

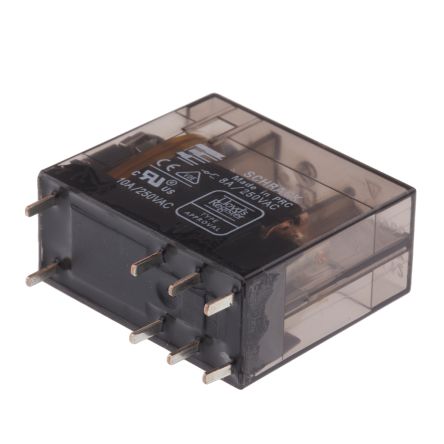

    Schrack接口插件继电器XT 是一款适用于通用场合的电子元件,具有1极16A或2极8A的电流承载能力。该继电器提供直流(DC)或交流(AC)线圈版本,同时包括敏感线圈(400mW)。该继电器具备增强绝缘,符合保护等级II(VDE 0700),并且具有4kV/8mm的线圈-触点间隙。此外,它还配备了手动测试按钮,可以选择锁定功能。产品通过RoHS认证,符合环保标准(Directive 2002/95/EC)。这些特性使其广泛应用于面板板和机械工程等领域。

    技术参数


    | 参数 | 值 |

    | 触点配置 | 1极16A、2极8A |
    | 触点材料 | AgNi 90/10 |
    | 额定电流 | 16A(1极),8A(2极) |
    | 额定电压/最大切换电压 | 240/400VAC |
    | 最大断开容量 | 4000VA(1极),2000VA(2极) |
    | 限制性闭合容量(最大4秒) | 30A(1极),15A(2极) |
    | 额定操作频率(带载/不带载) | 6/600分钟-1 |
    | 线圈功率 | DC线圈典型值:400mW |
    AC线圈典型值:0.75VA |
    | 操作范围 | 6...110VDC(DC线圈) |
    24...230VAC(AC线圈) |

    产品特点和优势


    - 增强绝缘:达到保护等级II,适用于多种恶劣环境条件。
    - 双接触点设计:双CO触点确保高可靠性和稳定性。
    - 敏感线圈:400mW线圈设计,保证了低功耗且高效的操作。
    - 可选手动测试按钮:可以方便地进行测试和故障排查。
    - 符合RoHS标准:环保设计,适用于对环境要求严格的场合。

    应用案例和使用建议


    该继电器广泛应用于面板板和机械工程领域。例如,在自动化控制系统中,它可以用于控制电动机、风扇和其他负载。使用时建议根据具体需求选择合适的型号和线圈电压。对于需要频繁操作的应用,考虑使用额定操作频率较高的型号。对于高电流应用,建议使用单极16A型号。

    兼容性和支持


    该继电器适用于Tyco标准RT插座,提供了广泛的兼容性。制造商提供了详细的安装和使用指南,确保客户能够正确安装和使用。此外,针对任何技术问题,制造商也提供了必要的支持和咨询服务。

    常见问题与解决方案


    - Q:如何手动测试按钮?
    A:确保先移除锁定塑料管,然后拉出测试按钮进行手动测试。

    - Q:产品出现故障时应该怎么办?
    A:首先检查接线是否正确,然后查看手册中的故障排除部分。如果问题仍然存在,建议联系制造商获取技术支持。

    总结和推荐


    总体而言,Schrack接口插件继电器XT是一款高性能、可靠的电子元件,特别适合于面板板和机械工程应用。它的坚固设计、高性能和广泛的适用性使其在市场上具有很强的竞争力。如果你需要一款稳定可靠、易于操作的继电器,这款产品无疑是一个明智的选择。

XT424L12 1887202-6参数

参数
继电器类型 -
开关功能 -
长*宽*高 29mm*13.7mm*26.7mm
安装方式 PCB安装,通孔安装

XT424L12 1887202-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

XT424L12 1887202-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY XT424L12 1887202-6 XT424L12 1887202-6数据手册

XT424L12 1887202-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
