V23050A1018A542

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 安全继电器 通孔安装
供应商型号: Q-V23050A1018A542
供应商: 期货订购
标准整包数: 250
TE CONNECTIVITY 其他继电器 V23050A1018A542

V23050A1018A542概述

    Force Guided Relay SR6 A/B/C/V 技术手册

    产品简介

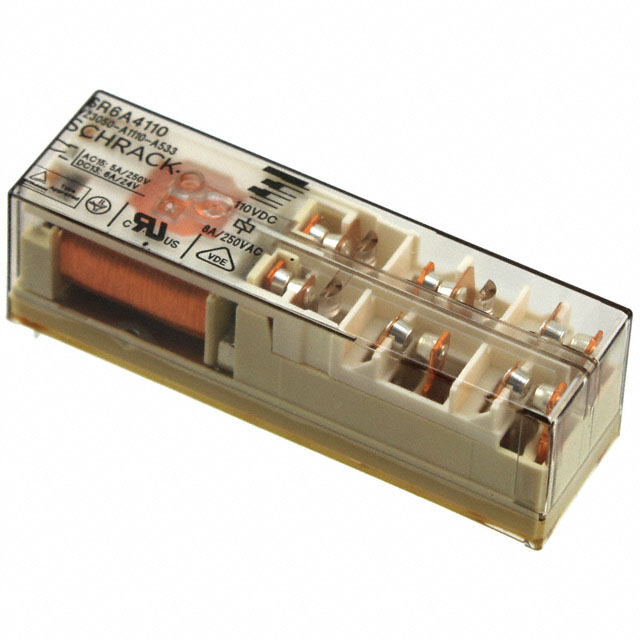

    Force Guided Relay SR6 A/B/C/V 是一款6极继电器,具有强制导向触点(Force Guided Contacts),符合EN 50205标准。该继电器适用于多种应用场景,如紧急关断、压力控制、机器控制、电梯及自动扶梯控制和安全继电器。它采用强化绝缘设计,确保所有触点之间的安全隔离。

    技术参数


    - 触点数据:
    - 触点配置:3个常开(NO)+ 3个常闭(NC);4个NO + 2个NC;5个NO + 1个NC
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:8A
    - 触点材料:AgSnO2 和 AgSnO2 + 0.2μm Au
    - 初始接触电阻:≤100mΩ (1A, 24VDC);≤20Ω (10mA, 5VDC)
    - 操作频率:带负载6次/min,不带负载150次/min
    - 接触额定值:IEC 60947-5-1标准下的2个NO触点
    - 线圈数据:
    - 线圈电压范围:5到110VDC
    - 最大线圈功率:1200mW 或 800mW
    - 常见线圈代码和电压如下:
    - K系列(800mW):K12, K15, K18, K21, K24, K36, K48, L10
    - 0系列(1200mW):005, 006, 009, 012, 018, 021, 024, 036, 040, 048, 060, 110

    产品特点和优势


    1. 强制导向触点:提高安全性,符合EN 50205标准,确保所有触点之间安全隔离。
    2. 强化绝缘:所有触点间采用强化绝缘,提升可靠性。
    3. 多触点配置:提供多种触点配置选择,满足不同应用场景需求。
    4. 广泛的应用范围:适用于各种工业控制场景,尤其是需要高可靠性的场合。

    应用案例和使用建议


    1. 应急关断系统:在电力系统或机械系统中用于紧急情况下的快速关断。
    2. 机器控制系统:作为关键部件用于自动化生产线上的控制逻辑。
    3. 电梯与自动扶梯控制:确保这些大型机电设备的安全运行。
    使用建议:
    - 在高温环境中使用时,应选择适当温度等级的型号以确保稳定运行。
    - 定期检查并维护,确保长期可靠的性能。

    兼容性和支持


    该产品与其他标准电气设备具有良好的兼容性。厂商提供技术支持和维护服务,具体联系方式请参阅官方网站。

    常见问题与解决方案


    1. 接触电阻过高:检查触点是否有灰尘或氧化物,进行清洁或更换。
    2. 操作频率过低:检查供电电压是否正常,线圈是否损坏。
    3. 绝缘失效:检查是否有物理损伤,必要时更换新的继电器。

    总结和推荐


    Force Guided Relay SR6 A/B/C/V 继电器是一款高性能的产品,特别适合于要求高可靠性和安全性的工业应用。其强制导向触点和强化绝缘设计提供了出色的性能表现,是市场上同类产品中的佼佼者。强烈推荐在需要高可靠性的应用场景中使用。
    以上内容基于提供的技术手册信息编写,如有疑问请参考官方资料或联系技术支持。

V23050A1018A542参数

参数
继电器类型 安全继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23050A1018A542厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23050A1018A542数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23050A1018A542 V23050A1018A542数据手册

V23050A1018A542封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 25.35 ¥ 207.87
1000+ $ 23.125 ¥ 189.625
2500+ $ 21.8 ¥ 178.76
5000+ $ 20.025 ¥ 164.205
10000+ $ 17.35 ¥ 142.27
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 51967.5
