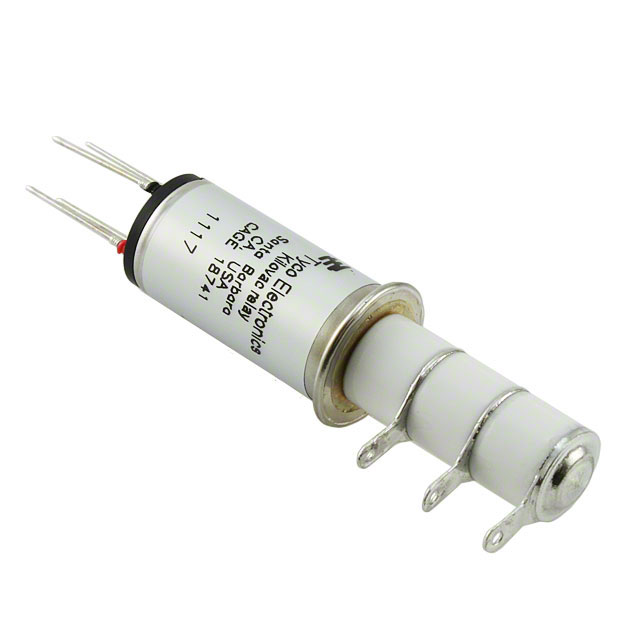

K41R334

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 SPDT 导线安装,面板安装
供应商型号: K41R334
供应商: Master
标准整包数: 1
TE CONNECTIVITY 其他继电器 K41R334

K41R334概述

    KILOVAC 高压继电器:产品概述与技术手册

    产品简介


    KILOVAC 高压继电器系列是专为高电压应用设计的专业级开关设备。它们广泛应用于电力系统、通信系统、航空航天及医疗设备等领域。本系列包括多个型号,如K41A、K41B、K41C、K41P和K41R等,每种型号都有其独特的特性和应用场景。

    技术参数


    KILOVAC高压继电器的主要技术参数如下:
    | 参数 | K41A/K41B/K41C | K41P/K41R |
    | :: | :: | :: |
    | 接触形式 | SPST-NO / SPST-NC / SPDT | SPST-Latching / SPDT-Latching |
    | 测试电压 (峰值) | 6 kV | 6 kV |
    | 额定工作电压 (峰值) | 5 kV | 5 kV |
    | 持续承载电流 (最大) | 30 A | 30 A |
    | 线圈击穿电压 (Vrms, 60Hz) | 500 V | 500 V |
    | 触点电容 | 1.2 pF | 1.2 pF (K41P) / 1.6 pF (K41R) |
    | 触点电阻 (最大) | 0.02 欧姆 | 0.02 欧姆 |
    | 操作时间 (最大) | 10 ms | 6 ms |
    | 释放时间 (最大) | 10 ms | N/A |
    | 冲击 (峰值) | 50 g | 50 g (K41P) / 30 g (K41R) |
    | 工作温度范围 | -55°C 到 +125°C | -55°C 到 +125°C |
    | 绝缘电阻 | 初始10 GΩ | 初始10 GΩ |

    产品特点和优势


    KILOVAC 高压继电器以其紧凑的设计、卓越的性能和广泛的应用范围脱颖而出。具体优势包括:
    - 高可靠性:真空介质用于低电流负载的功率切换,确保高可靠性和长寿命(200万次操作)。
    - 快速响应:部分型号如K41P具有6毫秒的操作时间,非常适合需要快速响应的应用。
    - 耐极端环境:宽泛的工作温度范围和良好的抗冲击振动能力,使其适用于恶劣的工业环境。
    - 符合行业标准:满足MIL-R-83725标准要求,并提供QPL版本以适应更多应用需求。

    应用案例和使用建议


    KILOVAC高压继电器广泛应用于各类工业场合,例如电力系统的远程控制、通信系统的频率切换、航空领域的关键安全系统等。根据手册中的应用场景示例,我们推荐在实际使用时注意以下几点:
    - 在高温环境下工作时,需特别关注设备的散热问题。
    - 在需要快速响应的应用中,选择具有快速操作时间的型号,如K41P。
    - 在对重量和体积有严格要求的环境中,考虑紧凑型设计的优势。

    兼容性和支持


    KILOVAC高压继电器具有良好的兼容性,能够与其他电子元件和设备无缝对接。厂商提供了丰富的技术支持和维护服务,包括在线帮助、电话咨询等。若需了解更多详细信息,可访问官网或拨打客服电话。

    常见问题与解决方案


    根据技术手册中的内容,常见的问题及其解决方案如下:
    - 问题:设备无法正常启动。
    解决办法:检查电源连接是否正确,确保电压处于额定范围内。
    - 问题:触点间存在异常电阻。
    解决办法:清洁触点表面,确保接触良好。
    - 问题:操作时间过长。
    解决办法:检查线圈电压是否匹配,确认无误后重启设备。

    总结和推荐


    KILOVAC高压继电器凭借其出色的技术参数、多样化的型号选择以及广泛的应用领域,在市场上具有很强的竞争优势。对于需要高可靠性和高性能的应用场景,强烈推荐选用KILOVAC高压继电器。

K41R334参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 SPDT
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

K41R334厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

K41R334数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY K41R334 K41R334数据手册

K41R334封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 637.855 ¥ 5830.7649
2+ $ 631.6707 ¥ 5690.0298
3+ $ 628.5163 ¥ 5661.6149
5+ $ 625.3724 ¥ 5633.2948
6+ $ 625.3724 ¥ 5633.2948
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5830.76
直接购买
加入购物车
