CT-94EZ101

产品分类:
厂牌: NIDEC
产品描述:
供应商型号: 2979030
供应商: 海外现货
标准整包数: 1

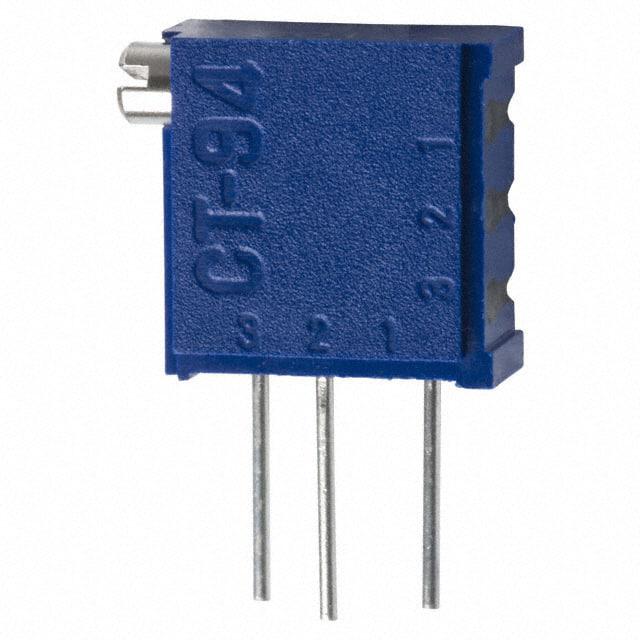

NIDEC  CT-94EZ101

CT-94EZ101概述

    电子元器件技术手册概述:CT-94型微调电位器

    1. 产品简介


    CT-94型微调电位器是专为精密应用设计的一种高性能电子元件。它属于精密型微调电阻器类别,主要用于调节和稳定电路中的电阻值。这类产品广泛应用于各类电子设备中,如测试设备、医疗器械、音频设备以及工业控制系统等。该电位器采用先进的陶瓷电阻材料,具备出色的热稳定性、高可靠性以及长久的工作寿命。

    2. 技术参数


    - 基本特性
    - RoHS合规
    - 超薄设计(4.8mm厚)
    - 18圈密封,精密类型
    - 电气特性
    - 额定电阻范围:10Ω至2MΩ
    - 电阻容差:±10%
    - 功率等级:0.5W(70°C),0W(125°C)
    - 电压:直流300V或功率等级,以较小者为准
    - 最大电流:100mA或功率等级,以较小者为准
    - 有效电气圈数:15圈
    - 终端电阻:1%或2Ω,以较大者为准
    - 电压系数:10Ω, 20Ω:±250×10^-6/°C;50Ω~2MΩ:±100×10^-6/°C
    - 绝缘电阻:最小1000MΩ(直流500V)
    - 工作温度范围:-55°C至125°C
    - 环境温度特性:-65°C至125°C
    - 机械特性
    - 操作扭矩:最大35mN·m(357gf·cm)
    - 阻尼动作:200次循环 [ΔR/R ≦ ±(2Ω+3%)]
    - 推力到轴:最小10N(1.02kgf)
    - 洗焊特性:260±3°C,5~6秒,最大两次
    - 手工焊接:380±10°C,3~4秒

    3. 产品特点和优势


    CT-94型微调电位器以其独特的薄体设计和精密的制造工艺著称,其关键优势在于:
    - 卓越的温度稳定性:能够适应广泛的温度变化而不影响其性能。
    - 长寿命:通过严格的设计和材料选择确保长久使用寿命。
    - 精确的调节能力:提供15圈的有效调节范围,确保高度可调性。
    - 兼容多种电压等级:能够承受最高300V的电压,适用于各种应用场合。

    4. 应用案例和使用建议


    - 测试设备:用于调整和校准仪器仪表的精度。
    - 医疗设备:确保医疗设备的信号稳定,提高诊断准确性。
    - 音频设备:改善音频输出的质量,实现音量和音质的精确控制。
    使用建议:
    - 在极端环境中使用时,确保符合相关温度和湿度要求。
    - 定期进行检查和维护,以保持最佳性能。

    5. 兼容性和支持


    CT-94型微调电位器与大部分标准连接器和设备具有良好的兼容性,可以方便地集成到现有系统中。制造商提供了详尽的技术支持和维护服务,确保客户能够在任何情况下获得必要的帮助。

    6. 常见问题与解决方案


    - 问题:温度波动导致电阻值变化过大
    - 解决方案:确保电位器安装在稳定的环境中,避免长时间暴露于极端温度下。

    - 问题:操作扭矩过高导致损坏
    - 解决方案:适当调整机械结构,减少不必要的扭矩施加。

    7. 总结和推荐


    CT-94型微调电位器凭借其优异的性能、长寿命和高度的可调节性,成为许多高端应用的理想选择。强烈推荐用于对精度和稳定性要求较高的应用场景。如果您需要进一步了解该产品的详细信息或订购,请参考制造商提供的清单。

CT-94EZ101参数

参数
包装方式 散装

CT-94EZ101厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CT-94EZ101数据手册

厂牌 PDF简要描述 下载
NIDEC NIDEC CT-94EZ101 CT-94EZ101数据手册

CT-94EZ101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.926
5+ ¥ 12.4912
10+ ¥ 10.55
25+ ¥ 10.55
50+ ¥ 9.4528
200+ ¥ 9.284
1000+ ¥ 9.1152
2000+ ¥ 9.1152
库存: 187
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.92
直接购买
加入购物车
