CT-6EP500

产品分类:
厂牌: NIDEC
产品描述: Res Cermet Trimmer 50 Ohm 10% 0.5W(1/2W) 1(Elec)/1(Mech)Turns 2.6mm (7 X 7 X 5.8mm) Pin Thru-Hole Bulk
供应商型号: 563-CT-6EP500-ND
供应商: Digi-Key
标准整包数: 1

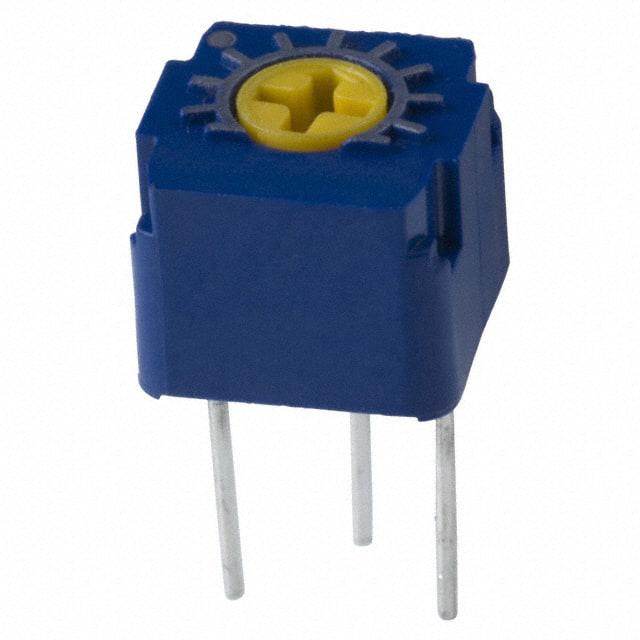

NIDEC  CT-6EP500

CT-6EP500概述

    单圈精密膜电阻调整器(CT-6)技术手册

    1. 产品简介


    单圈精密膜电阻调整器(型号CT-6)是一款适用于多种配置的高性能电位器。这款调整器采用了二氧化钌(RuO2)膜电阻材料,拥有高精度、宽范围电阻选择和良好的温度稳定性。CT-6系列特别适用于需要精确调节电阻值的应用场景,如仪器仪表、医疗设备、通讯设备和测试设备等。

    2. 技术参数


    - 基本规格:
    - 电阻范围:10Ω至2MΩ
    - 额定功率:0.5W(70°C),0W(120°C)
    - 电气角度:220°(单圈)
    - 电气特性:
    - 最大输入电压:DC200V或额定功率,以较小者为准
    - 最大滑动电流:100mA或额定功率,以较小者为准
    - 有效电气角度:220°(1转)
    - 终端电阻:最大2Ω或1%,取较大者
    - 机械特性:
    - 操作扭矩:2~20mN·m(20~204gf·cm)
    - 停止强度:50mN·m(510gf·cm)以上
    - 转动寿命:200次循环,要求ΔR/R ≤ ±2Ω或±3%
    - 环境特性:
    - 工作温度范围:-55°C至120°C
    - 温度系数:10Ω至20Ω:±250×10^-6/°C;50Ω至2MΩ:±100×10^-6/°C
    - 绝缘电阻:最小1000MΩ(DC500V)
    - 介电强度:AC900V,60s

    3. 产品特点和优势


    - 多配置选择:提供多种型号,可根据不同的应用需求进行定制。
    - 宽范围选择:电阻范围广,涵盖从10Ω到2MΩ。
    - ROHS合规:符合环保标准,对环境友好。
    - 密封设计:采用“O”环密封设计,可防水清洗。

    4. 应用案例和使用建议


    - 典型应用:
    - 仪器仪表:用于精密测量和控制。
    - 医疗设备:用于精准控制电流和电压。
    - 通信设备:确保信号传输的稳定性和准确性。

    - 使用建议:
    - 确保调整器安装时接触良好,以提高精度和延长使用寿命。
    - 使用前请检查是否需要进行清洁,以避免灰尘或杂质影响性能。
    - 在高温环境下使用时,请确保调整器的散热良好。

    5. 兼容性和支持


    - 兼容性:CT-6调整器与各种主流接口兼容,适用于不同类型的电路板设计。
    - 技术支持:制造商提供详细的使用手册和技术支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:如何清洁调整器?
    - 解答:可以使用清水或酒精棉擦拭,但避免使用腐蚀性强的溶剂。

    - 问题2:如何判断调整器是否故障?
    - 解答:可以通过万用表测量阻值,如果阻值超出正常范围,则可能需要更换。

    7. 总结和推荐


    CT-6单圈精密膜电阻调整器以其出色的电气特性和广泛的应用范围,成为众多行业中不可或缺的关键部件。该产品不仅具有高精度、稳定的电气性能和广泛的电阻选择范围,还具备ROHS合规和易清洁等优点。对于追求高性能、高可靠性的应用场合,CT-6无疑是一个极佳的选择。
    综上所述,我们强烈推荐CT-6单圈精密膜电阻调整器应用于各种高端应用场景。

CT-6EP500参数

参数
包装方式 散装

CT-6EP500厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CT-6EP500数据手册

厂牌 PDF简要描述 下载
NIDEC NIDEC CT-6EP500 CT-6EP500数据手册

CT-6EP500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2995 ¥ 10.9808
10+ $ 1.0925 ¥ 9.2316
25+ $ 0.9582 ¥ 8.0966
50+ $ 0.8759 ¥ 7.3301
200+ $ 0.7882 ¥ 6.5964
400+ $ 0.7475 ¥ 6.2556
600+ $ 0.7246 ¥ 6.0639
1000+ $ 0.6966 ¥ 5.83
5000+ $ 0.6151 ¥ 5.1477
库存: 6162
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.98
