8A2022-Z

产品分类:
厂牌: NIDEC
产品描述:
供应商型号: 4216527
供应商: 海外现货
标准整包数: 1

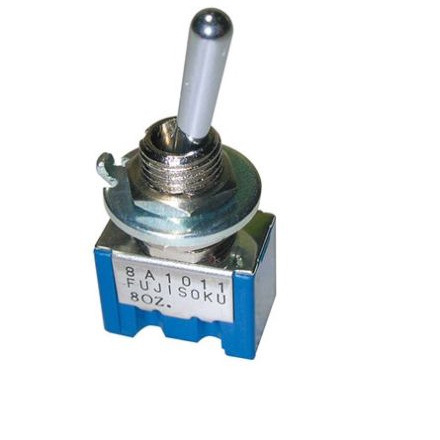

NIDEC  8A2022-Z

8A2022-Z概述

    8 Series Toggles 技术手册概述

    1. 产品简介


    8系列拨动开关是Copal Electronics生产的高可靠性微型开关产品线。该产品系列符合并超过了所有基本的国际开关标准。具有8种拨动选项、PC和焊脚端子、电源和逻辑级电流额定值,以及1至4极和多种电路配置,适用于工业和消费类设备的各种行业应用。四条8系列产品线可清洗,专门设计用于PC应用,具有自动化焊接和清洁方法。产品可提供UL认可和CSA认证,需根据客户要求定制。

    2. 技术参数


    - 触点规格:银触点或金触点。
    - 环氧树脂外壳:UL94V-0自熄环氧树脂。
    - 接线柱样式:焊脚、直插、右角和垂直安装PC接线柱。
    - 防护特性:防止助焊剂进入,底部开关的环氧树脂密封有助于防止助焊剂和助焊膏的进入。
    - 绝缘屏障:设计在极间以防止短路,确保高可靠性。
    - 工作环境:
    - 操作温度范围:-30°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C
    - 初始绝缘电阻:最小1000 MΩ(DC500V)
    - 电寿命:交替型50,000次循环,瞬时型25,000次循环

    3. 产品特点和优势


    8系列拨动开关具有多种优势:
    - 触点材料:银或金触点,确保长期稳定性和可靠性。
    - 耐高温和低温:可以在极端温度下可靠操作。
    - 防短路设计:通过绝缘屏障设计避免短路,提高产品的使用寿命。
    - 多接口支持:提供焊脚、直插、右角和垂直安装PC端子等多种安装方式。
    - 清洗兼容性:四条8系列产品线可清洗,适合PC应用中的自动焊接和清洗方法。

    4. 应用案例和使用建议


    8系列拨动开关广泛应用于多个领域:
    - 通信设备
    - 计算机外设
    - 测量仪器
    - 医疗设备
    - 汽车诊断
    使用建议:
    - 选择合适的安装方式:根据应用需求选择适合的接线柱样式。
    - 合理布局PC孔:参考手册中的PC孔布局图,确保正确安装。
    - 注意温度影响:确保工作环境温度在-30°C 至 +85°C之间。

    5. 兼容性和支持


    - 与其他元器件兼容:可以与多种电子元器件和设备兼容。
    - 技术支持:Copal Electronics提供了详细的文档和技术支持服务,确保用户能够顺利使用。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现短路现象。
    - 解决方案:使用适当的焊料温度和时间,并按照手册中的焊接规范操作。
    - 问题:助焊剂进入开关导致故障。
    - 解决方案:使用手册中提供的防短路设计,并确保底部开关的环氧树脂密封完整。

    7. 总结和推荐


    综上所述,8系列拨动开关以其高可靠性、广泛的应用领域、多样的接线柱样式和完善的售后支持,是一款非常值得推荐的产品。无论是通信设备、计算机外设还是医疗设备,都能为用户提供可靠的解决方案。强烈推荐使用此产品。

8A2022-Z厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

8A2022-Z数据手册

厂牌 PDF简要描述 下载
NIDEC NIDEC 8A2022-Z 8A2022-Z数据手册

8A2022-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.8395
5+ ¥ 33.4996
10+ ¥ 32.1596
20+ ¥ 30.0156
50+ ¥ 30.0156
库存: 41
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.83
直接购买
加入购物车
