CFPA-1FB4-A2T

产品分类:
厂牌: NIDEC
产品描述: Switch Push Button ON (ON) SPDT Round Plunger 28VDC 0.4VA Momentary Contact Gull Wing SMD
供应商型号: 563-1246-2-ND
供应商: Digi-Key
标准整包数: 500

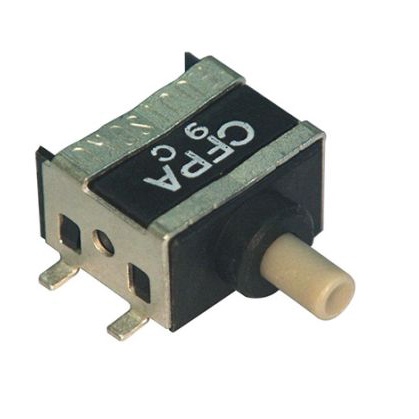

NIDEC  CFPA-1FB4-A2T

CFPA-1FB4-A2T概述


    产品简介


    CFPA是一款表面贴装式按钮开关,符合RoHS标准。适用于各种需要低电流操作的应用场合,如自动化控制、仪器仪表等领域。这款按钮开关具有卓越的耐用性和可靠性,适合多种电子设备和系统的集成。

    技术参数


    - 额定参数: 最大0.4VA(最大28VDC)(适用于电阻负载)
    - 最小参数: 1μA 20mVDC(适用于电阻负载)
    - 初始接触电阻: 最大80mΩ(1.5mA, 1kHz, 20mV最小)
    - 绝缘强度: 500VAC持续1分钟
    - 初始绝缘电阻: 最小500MΩ(500VDC)
    - 行程: 1.1mm
    - 操作力: 1.5N ± 1N
    - 电气寿命: 在最大额定值下为50,000次操作
    - 开关时间: 不缩短
    - 操作温度范围: -40℃~+85℃
    - 存储温度范围: -40℃~+85℃

    产品特点和优势


    1. 兼容回流焊接: 支持高效的回流焊接工艺,简化生产流程。
    2. 可清洗: 设计便于清洗,提升使用寿命和可靠性。
    3. 金镀层触点: 适用于低电流应用,保证长期稳定性。
    4. 夹持式触点机制: 提高接触可靠性,增强产品性能。

    应用案例和使用建议


    应用场景:
    - 自动化控制系统
    - 仪器仪表设备
    - 智能家居系统
    使用建议:
    - 在安装色帽之前,确保通过回流焊和清洗工序。
    - 清洗时,仅限浸泡清洁,时间不超过2分钟,以避免损坏开关。
    - 确保在安装色帽后,彻底干燥产品,避免因湿度过大导致扭矩波动或电气损伤。

    兼容性和支持


    该产品与多种自动化设备兼容,可以灵活应用于不同场合。厂商提供全面的技术支持,包括产品安装指南、清洗方法和故障排除指导。

    常见问题与解决方案


    1. 问题: 开关无法正常动作。
    - 解决方法: 检查是否有异物阻碍开关运动;确保电路连接正确。
    2. 问题: 清洗后开关性能下降。
    - 解决方法: 彻底干燥开关,遵循正确的清洗步骤;必要时进行重新焊接。
    3. 问题: 长期使用后接触不良。
    - 解决方法: 定期检查并更换损坏部件;保持良好的清洁和维护习惯。

    总结和推荐


    CFPA按钮开关以其出色的性能和广泛的应用领域脱颖而出。它不仅具备高效的回流焊接兼容性和优良的耐久性,还提供多种颜色选项,使其在美观性和功能性上都能满足用户需求。对于寻求高性能、可靠性的低电流应用场合,我们强烈推荐使用CFPA按钮开关。

CFPA-1FB4-A2T厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CFPA-1FB4-A2T数据手册

厂牌 PDF简要描述 下载
NIDEC NIDEC CFPA-1FB4-A2T CFPA-1FB4-A2T数据手册

CFPA-1FB4-A2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
