8A1011-Z

产品分类:
厂牌: NIDEC
产品描述: Switch Toggle ON ON SPDT Round Lever Solder 6A 250VAC 5VDC Panel Mount with Threads Bag
供应商型号: J-COPA-0034346
供应商: Chip1stop
标准整包数: 1

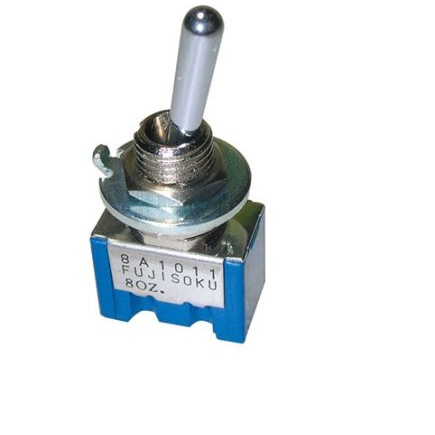

NIDEC  8A1011-Z

8A1011-Z概述

    8 Series Toggle Switches 技术手册

    产品简介


    8 Series Toggle Switches 是Copal Electronics公司推出的一种高可靠性的微型开关产品。该系列产品不仅符合而且超越了所有基础的国际开关标准。凭借8种切换选项、PC终端、焊线终端、电源和逻辑级电流等级、单极到四极等多种电路选择,这些开关被广泛应用于众多行业和领域。
    这些开关特别适用于需要自动化焊接和清洗方法的PC应用场合。其中四款开关支持水洗处理。用户可以请求获得UL认证和CSA认证的产品。8 Series开关被广泛应用于通信设备、计算机外围设备、测量仪器、医疗设备和汽车诊断等领域,适用于从工业设备到消费电子设备的各种场合。

    技术参数


    - 终端类型:
    - 焊接终端(Style:1)
    - 直角PC终端(Style:2)
    - 右角PC终端(Style:4)
    - 垂直安装PC终端(Style:6)
    - 接触材料:
    - 银或金
    - 外壳材料:
    - 自熄式环氧树脂(UL94V-0级别)
    - 操作温度范围:
    - 使用温度:-30℃至+85℃
    - 存储温度:-40℃至+85℃
    - 额定值:
    - 交流125V 6A
    - 交流250V 3A
    - 直流30V 4A
    - 交流125V 6A
    - 交流250V 3A
    - 直流20V 25mA
    - 绝缘阻抗:
    - 初始绝缘阻抗:1000MΩ最小(DC500V)
    - 耐电弧能力:
    - 初始介电强度:AC1500V 1分钟
    - 使用寿命:
    - 替代型:50,000个周期
    - 暂态型:25,000个周期

    产品特点和优势


    8 Series Toggle Switches 的独特功能和优势包括:
    - 多种终端样式:提供焊接、直角、右角和垂直安装的PC终端,方便不同应用场景下的连接需求。
    - 高性能接触材料:银或金接触材料确保低电阻和长期可靠性。
    - 耐用性:环氧树脂外壳具备自熄功能,且可承受恶劣环境条件。
    - 多种开关动作模式:超过30种操动器变化,支持瞬时动作和常规动作。
    - 防短路设计:绝缘隔断设计有效防止极间短路,提高安全性。
    - 兼容认证:提供UL认证和CSA认证的产品,满足全球市场的需求。

    应用案例和使用建议


    这些开关适用于多种场景,例如:
    - 通信设备:用于实现信号的通断控制。
    - 计算机外围设备:如鼠标、键盘等设备的开关操作。
    - 测量仪器:实现精密测试设备的通断控制。
    - 医疗设备:确保手术和监测过程的安全性和稳定性。
    - 汽车诊断:用于诊断工具和车载系统中。
    使用建议:
    1. 在焊接过程中要遵循严格的焊接规范,避免高温对开关造成损坏。
    2. 焊接后进行溶剂清洗时,必须确保温度降至90℃以下,或放置5分钟后方可进行,以防止对开关造成损害。

    兼容性和支持


    8 Series Toggle Switches 支持多种安装方式,具体如下:
    - 锁紧环设计:确保开关牢固安装,防止松动。
    - 附件支持:提供配套的固定件、垫圈等配件,增强使用便利性。
    厂商提供了详尽的技术支持文档,包括安装说明、维护指南等,用户可以通过官方渠道获取进一步帮助。

    常见问题与解决方案


    以下是几个常见的问题及相应的解决方案:
    1. 问:开关的寿命如何延长?
    - 解决方案:严格遵守焊接和清洁操作规范,避免过度加热和腐蚀。
    2. 问:如何确保开关的防水性能?
    - 解决方案:选择标有“Washable”标志的型号,并进行正确的溶剂清洗。
    3. 问:如何防止短路?
    - 解决方案:采用带有绝缘隔断设计的开关,以减少极间短路的风险。

    总结和推荐


    8 Series Toggle Switches 是一款高度可靠的微型开关产品,具备多项独特功能和优势,适用于广泛的行业和应用场景。通过其丰富的终端样式、高性能接触材料、卓越的耐久性和可靠的防护设计,该产品在市场上表现出色。强烈推荐这款产品给需要高质量、多功能开关解决方案的应用场合。
    如果您有任何疑问或需要进一步的帮助,建议您联系当地的销售代表或直接访问Copal Electronics官网获取更多技术支持。

8A1011-Z厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

8A1011-Z数据手册

厂牌 PDF简要描述 下载
NIDEC NIDEC 8A1011-Z 8A1011-Z数据手册

8A1011-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5255 ¥ 38.2405
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.24
