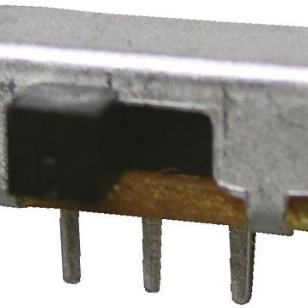

MFS101D-10-Z

产品分类: 拨动开关
厂牌: NIDEC
产品描述: Nidec Components 拨动开关, 单刀双掷, 8.8mm长, 300 mA @ 30 V 直流, 闭锁
供应商型号: 6645640
供应商: 海外现货
标准整包数: 5

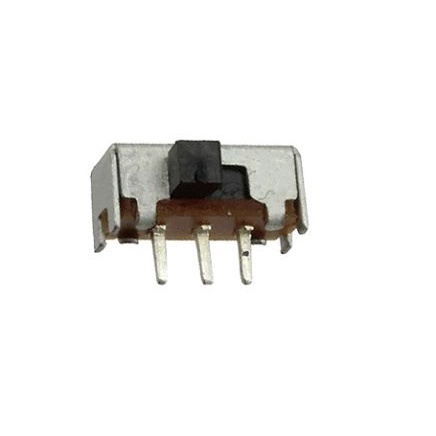

NIDEC 拨动开关 MFS101D-10-Z

MFS101D-10-Z概述

    电子元器件产品技术手册

    产品简介


    本产品系列为MFS微型开关(MFS Sub-miniature Switches),属于小型化设计,广泛应用于各类需要高精度和稳定性的电子设备中。MFS系列开关符合RoHS标准,具有多种切换功能和电路设计,适用于直流或交流电路。其主要功能包括实现电路的开闭控制、切换操作以及信号传输。产品广泛应用于家用电器、工业控制设备、通信设备及汽车电子等领域。

    技术参数


    以下是MFS系列开关的主要技术参数:
    - 额定电压/电流:
    - DC 5V 至 30V
    - 最大电阻负载:DC30V 0.3A 或 AC30V 2A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小100MΩ(DC500V测量)
    - 耐压强度:AC500V持续1分钟
    - 电气寿命:
    - DC30V 0.3A下为5,000次
    - AC30V 2A下为100次
    - 操作力:
    - 非短路型:1.47~4.41N
    - 短路型:2.45±0.98N
    - 工作温度范围:-10℃至+70℃

    产品特点和优势


    1. 紧凑设计:MFS系列采用微型封装,节省空间,便于安装。
    2. 高可靠性:通过严格的耐压和绝缘测试,确保长期稳定运行。
    3. 多样化功能:提供多种切换模式(短路型和非短路型),适应不同应用需求。
    4. 环保合规:符合RoHS要求,减少对环境的影响。
    5. 耐用性强:电气寿命长,适合频繁开关操作的应用场景。

    应用案例和使用建议


    MFS系列开关常用于家电遥控器、微波炉按键、工业自动化设备的控制面板等场景。建议在安装时:
    - 使用手动焊接方式,避免自动焊接可能带来的损坏。
    - 对于长期未操作的设备,建议选择镀金触点版本以防止接触失效。

    兼容性和支持


    MFS系列开关可与各种PCB布局兼容,具体尺寸参见技术手册中的PC孔布局图。厂商提供全面的技术支持和售后服务,用户可通过当地销售代表获取帮助。

    常见问题与解决方案


    1. 问题:开关触点接触不良
    解决方案:检查是否需要更换为镀金触点型号,确保接触面清洁无氧化。
    2. 问题:操作力过大
    解决方案:确认是否选择了合适的操作力参数版本,必要时调整安装方式。

    总结和推荐


    综上所述,MFS系列微型开关凭借其紧凑的设计、卓越的性能和多样的切换模式,在市场上具有较强的竞争力。它适用于各种复杂的电子环境,是值得信赖的选择。强烈推荐此系列产品用于需要高精度和可靠性的应用场景。

MFS101D-10-Z参数

参数
电流额定值 -
电压额定值 -
执行器长度 -
机械寿命 -
开关功能 -
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
长*宽*高 8.8mm*55mm*4mm
通用封装 SPDT
安装方式 PCB安装,通孔安装

MFS101D-10-Z厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

MFS101D-10-Z数据手册

厂牌 PDF简要描述 下载
NIDEC 拨动开关 NIDEC MFS101D-10-Z MFS101D-10-Z数据手册

MFS101D-10-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.0946
200+ ¥ 6.8342
库存: 133
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 35.47
