CJS-1201A

产品分类: 拨动开关
厂牌: NIDEC
产品描述: Nidec Components 拨动开关, 单刀双掷, 6mm长, 100mA, 开-关-开
供应商型号: J-COPA-0000869
供应商: Chip1stop
标准整包数: 1

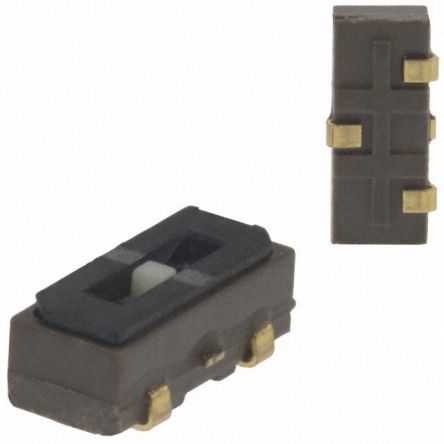

NIDEC 拨动开关 CJS-1201A

CJS-1201A概述

    # CJS 系列滑动开关 (SMD) 技术手册

    产品简介


    CJS系列滑动开关(SMD)是一种高性能、易于安装和操作的小型表面贴装设备,适用于多种电子设备和电路板应用。这些开关以其紧凑的设计和卓越的电气特性著称,适合消费电子、通信设备、工业控制等领域。支持RoHS合规性,确保其在环保要求下的适用性。
    主要功能
    - 高可靠性切换功能
    - 支持单极双掷(SPDT)操作模式
    - 滑块上带有清晰的标记线
    应用领域
    - 手机和平板电脑
    - 路由器及网络设备
    - 工业控制系统面板
    - 家用电器

    技术参数


    内部结构材料
    | 组件名称 | 材料 |

    | Cover | UL94V-0 |
    | Slider | — |
    | Housing | Polyphenylenesulphide |
    | Slider contact | Polyamide |
    | Fixed contact | Polyphenylenesulphide |
    | Terminal pin | Copper alloy, Gold-plated |
    标准规格
    | 参数 | 规格 |

    | 操作温度范围 | -40°C 至 85°C |
    | 存储温度范围 | -40°C 至 85°C |
    | 密封性 | 可选密封带型式 |
    | 净重 | 约0.05g(CJS-1200),约0.06g(CJS-1201) |
    | 开关力 | 最大5.9N |
    | 停止强度 | 10N,持续60秒 |
    | 焊接耐久性 | 245±3°C,2~3秒 |
    | 接触电阻 | ≤100mΩ |
    | 绝缘电阻 | ≥100MΩ(DC100V) |
    | 介质强度 | AC250V,60s |

    产品特点和优势


    特点
    - 设计紧凑:节省空间,特别适合高密度布线需求。
    - 易于操作:滑块上标有清晰线条便于设置。
    - 兼容性强:与大多数自动插件机械兼容。
    - 耐用性:接触材料经过特殊处理,提升使用寿命。
    优势
    - 提供非洗型和可洗型两种版本,适应不同清洗工艺的需求。
    - 优良的机械特性和电气性能使其成为关键部件的理想选择。

    应用案例和使用建议


    典型应用案例
    - 手机中的电源开关按钮
    - 网络设备的多路选择开关
    - 工业设备的操作状态指示灯切换
    使用建议
    - 在安装前检查零件编号,确保型号匹配。
    - 严格遵循焊接温度曲线以避免损坏。
    - 使用时注意保持环境湿度和温度条件稳定。

    兼容性和支持


    兼容性
    - 与主流自动插件设备完全兼容。
    - 可直接替换传统滑动开关以降低成本。
    支持服务
    - 提供详细的技术文档和支持手册。
    - 厂家提供长期维护和技术咨询服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关接触不良 | 检查焊接质量和焊点位置 |
    | 温度过高导致性能下降 | 确保良好散热,控制工作温度 |
    | 密封带损坏 | 更换新的密封带 |

    总结和推荐


    综合评估
    CJS系列滑动开关凭借其紧凑的设计、稳定的电气性能和广泛的应用范围,在市场上具有较强的竞争力。其易用性和可靠性使其成为众多电子产品设计师的首选。
    推荐结论
    我们强烈推荐使用CJS系列滑动开关,特别是在对空间利用率要求较高且需要高性能切换功能的场合。此产品能够满足大多数现代电子产品的严格要求,是理想的元器件选择。

CJS-1201A参数

参数
电流额定值 -
电压额定值 -
执行器长度 -
机械寿命 200Cycles
开关功能 -
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
长*宽*高 6mm*2.8mm*2.5mm
通用封装 SPDT
安装方式 贴片安装

CJS-1201A厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CJS-1201A数据手册

厂牌 PDF简要描述 下载
NIDEC 拨动开关 NIDEC CJS-1201A CJS-1201A数据手册

CJS-1201A封装设计

查看详情并下载
Symbol
Footprint
3D Model
