CL-SB-12B-11

产品分类: 拨动开关
厂牌: NIDEC
产品描述: Nidec Components 拨动开关, 单刀双掷, 8.5mm长, 200mA
供应商型号: 1968128
供应商: 海外现货
标准整包数: 10

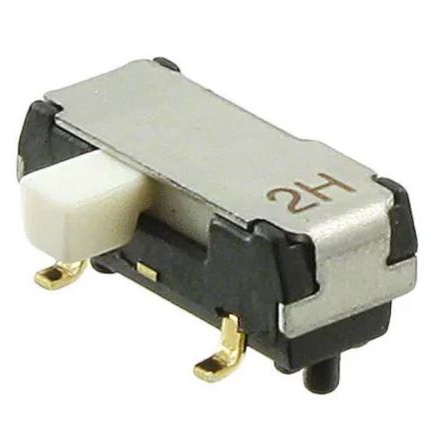

NIDEC 拨动开关 CL-SB-12B-11

CL-SB-12B-11概述

    # CL-SB滑动开关产品技术手册

    产品简介


    CL-SB系列滑动开关是一种广泛应用于电路设计的电子元件,具备多种电路组成和操作方向选择,同时支持J钩形、鸥翼形及通孔引脚等多种终端形状。该系列产品以其银触点和金触点的标准配置,满足各种严苛工作条件下的需求。每个滑动开关的行程为2毫米,且采用耐热树脂材料,支持回流焊接安装工艺。此外,双接触机制的设计确保了可靠的电气连接,使其适用于广泛的工业和消费电子应用。
    主要功能
    - 多种电路结构和操作方向选择。
    - 银触点和金触点标准配置。
    - 支持回流焊接工艺。
    - 优异的机械性能和高可靠性。
    应用领域
    CL-SB滑动开关广泛应用于通信设备、家用电器、工业控制设备、医疗仪器等领域,因其紧凑的设计和多样化选择,成为替代传统滑动开关的理想选择。

    技术参数


    以下是CL-SB滑动开关的主要技术参数:
    | 参数类别 | 具体值 |

    | 工作温度范围 | -40°C至85°C |
    | 存储温度范围 | 同上 |
    | 防火等级 | UL94V-0 |
    | 接触力 | 操作力1.5±1.0N,停止力2.5±1.5N |
    | 行程 | 2mm |
    | 绝缘电阻 | ≥100MΩ(DC500V) |
    | 接触电阻 | ≤50mΩ(银触点),≤20mΩ(金触点) |
    | 最小接触负载 | DC50V/200mA(非切换),DC12V/200mA(切换) |
    | 电寿命 | 10,000次循环 |
    | 环境适应性 | 耐振动、耐冲击、耐高低温、耐湿热 |

    产品特点和优势


    特点
    1. 多种选择:提供不同电路结构、操作方向和端子形状的选择。
    2. 可靠设计:采用双接触机构和耐高温树脂材料。
    3. 标准化接触材料:提供银触点和金触点两种选项,适合不同应用场景。
    4. 高精度制造:尺寸公差控制在±0.3mm以内。
    优势
    - 卓越性能:具备稳定的电气特性和机械性能,适应恶劣环境。
    - 兼容性强:多种外形和安装方式便于与不同设备匹配。
    - 环保合规:符合RoHS要求,无卤化物。
    - 高性价比:提供大批量生产和多种包装方式,降低采购成本。

    应用案例和使用建议


    应用案例
    1. 工业控制设备:用于机器运行状态切换。
    2. 医疗设备:作为操作模式切换开关。
    3. 消费电子产品:如音响设备的音量调节或电源开关。
    使用建议
    - 在高温环境下使用时,建议对焊接部位进行额外保护。
    - 使用前确认端子形状和安装方式是否符合需求。
    - 定期检查开关的接触情况,确保其长期稳定工作。

    兼容性和支持


    CL-SB滑动开关可以与多种电子设备和组件兼容,包括PCB板和接线系统。厂商提供了详细的使用指南和售后技术支持,包括样品申请和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查安装是否正确,重新焊接端子 |
    | 开关行程过短或过长 | 调整安装高度以达到合适的行程 |
    | 开关频繁损坏 | 检查电流负载是否超出额定值 |

    总结和推荐


    综合评估
    CL-SB滑动开关凭借其多样的选择、高性能的技术参数和高可靠性,成为市场上备受推崇的产品。其广泛的应用场景和优秀的兼容性使其成为许多电子设备的理想选择。
    推荐结论
    CL-SB系列滑动开关是性能优越、值得信赖的电子元件。对于需要高可靠性、多功能性的应用场景,我们强烈推荐此产品。

    通过以上详细解析,CL-SB滑动开关无疑是一款具有竞争力和实用价值的电子元器件,特别适合在工业和消费类电子产品中应用。

CL-SB-12B-11参数

参数
电压额定值 -
执行器长度 -
机械寿命 10000Cycles
开关功能 -
指示颜色 -
最大交流触点电压 -
最大直流触点电压 -
电流额定值 -
长*宽*高 8.5mm*5.5mm*4.3mm
安装方式 贴片安装

CL-SB-12B-11厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CL-SB-12B-11数据手册

厂牌 PDF简要描述 下载
NIDEC 拨动开关 NIDEC CL-SB-12B-11 CL-SB-12B-11数据手册

CL-SB-12B-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
