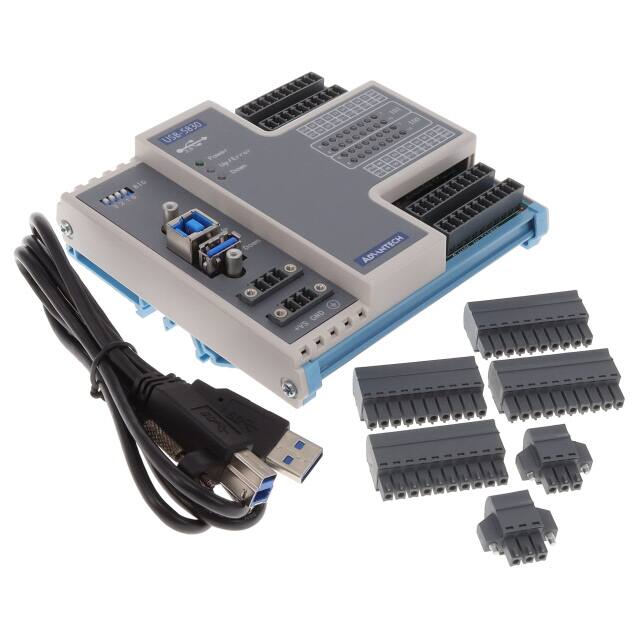

USB-5830-AE

产品分类: 数据采集和记录
厂牌: ADVANTECH/台湾研华科技
产品描述: 16-ch Isolated Digital Input and 16-ch Isolated Digital Output
供应商型号: 2847960
供应商: 海外现货
标准整包数: 1
ADVANTECH/台湾研华科技 数据采集和记录 USB-5830-AE

USB-5830-AE概述

    电子元器件技术手册:USB-5800 系列模块

    产品简介


    USB-5800 系列是由 Advantech 设计的一系列工业级隔离型数字输入和输出 USB 3.0 模块。该系列包括三种型号:USB-5830、USB-5850 和 USB-5860。这些模块小巧紧凑且易于安装,适用于各种工业自动化控制和机器视觉系统。其紧凑的设计配合 DIN 铁轨安装套件,便于柜内安装。内置的 USB 集线器支持菊花链(daisy chain)拓扑结构,通过 Euro 类型的插拔式接线端子块和 LED 指示灯帮助用户进行系统的维护和设置。所有数字输入和数字输出通道都具备 2,500 VDC 的隔离保护。

    技术参数


    - USB 接口:USB 3.0 SuperSpeed
    - 接口:10 针 3.81mm 终端块 4 (I/O)、3 针 3.81mm 螺丝终端块 2 (电源)
    - 连接器:USB 3.0 类型 A (到 PC)、USB 3.0 类型 B (集线器)
    - 数据传输速率:5 Gbps
    - 尺寸:120 x 120 x 40 mm
    - 工作温度范围:0 ~ 60°C (32 ~ 140°F)
    - 存储温度范围:-40 ~ 70°C (-40 ~ 158°F)
    - 存储湿度:5 ~ 95% RH (非凝露)
    - 电源电压:10 ~ 30 VDC
    - 功耗:典型值 240mA @ 5V;最大值 480mA @ 5V (USB-5830),460mA @ 5V (USB-5850),420mA @ 5V (USB-5860)
    USB-5830
    - 数字输入:16 通道,逻辑 0 最大值为 3 V,逻辑 1 最小值为 10 V(最大 30 V),隔离保护 2,500 VDC
    - 数字输出:16 通道,负载电压 5 ~ 40 VDC,每通道负载电流 350mA (sink) @ 25°C,250mA (sink) @ 60°C,隔离保护 2,500 VDC,光耦隔离响应时间 100μs
    USB-5850
    - 数字输入:8 通道,逻辑 0 最大值为 3 V,逻辑 1 最小值为 10 V(最大 30 V),隔离保护 2,500 VDC
    - 继电器输出:8 通道,继电器类型为 Form A,触点额定值(电阻负载)2A @ 250VAC,2A @ 30VDC,最大切换功率 500VA,60W,最大切换电压 270VAC,125VDC,电阻 30mΩ 最大,动作时间最大 10ms,释放时间最大 5ms,机械寿命 2 x 10^7 次操作(无负载),电气寿命 3 x 10^4 次操作 @ 2A/250VAC
    USB-5860
    - 数字输入:16 通道,逻辑 0 最大值为 3 V,逻辑 1 最小值为 10 V(最大 30 V),隔离保护 2,500 VDC
    - 光电继电器输出:8 通道,继电器类型为 PhotoMOS SPST (Form A),负载电压 60V (交流峰值或直流),负载电流 1.2A,峰值负载电流 4A @ 100ms (1 脉冲),隔离保护 1,500 VDC,导通时间 1 ms 典型值,关断时间 0.6 ms 典型值

    产品特点和优势


    - USB 3.0 SuperSpeed:提供高速数据传输能力。
    - Daisy chain 可用:通过内置的 USB 集线器实现模块之间的串联连接。
    - 高隔离保护:输入和输出通道具有高达 2,500 VDC 的隔离保护,增强系统可靠性。
    - 宽电压范围:输入电压范围 10 ~ 30 VDC,输出电压范围 5 ~ 40 VDC,适应多种应用需求。
    - 快速可拆卸连接器:Euro 类型的插拔式接线端子块简化安装和维护过程。
    - LED 指示灯:便于实时监控 I/O 状态。
    - 支持的操作系统:包括 Windows XP/7/8/10。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 机器视觉检测设备
    - 远程控制和监测系统
    使用建议:
    - 在选择 USB-5800 系列模块时,根据具体的应用需求选择合适的型号(例如,USB-5830、USB-5850 或 USB-5860)。
    - 在高温环境下使用时,需注意保持良好的散热措施以确保稳定运行。
    - 对于需要高精度控制的应用,建议结合软件算法进行优化。

    兼容性和支持


    - 该系列模块与其他 USB 3.0 设备兼容。
    - 厂商提供全面的技术支持和售后服务,包括软件驱动程序、技术文档和在线客服。

    常见问题与解决方案


    1. 问题:设备连接后不工作。
    - 解决方法:检查连接器是否正确插入,确认供电电压是否在正常范围内。
    2. 问题:LED 指示灯不亮。
    - 解决方法:检查模块是否正确安装并确认连接是否良好。
    3. 问题:通信速度慢。
    - 解决方法:确认数据线是否符合 USB 3.0 标准,确保设备未连接过多的 USB 设备导致带宽不足。

    总结和推荐


    USB-5800 系列模块在工业自动化控制和机器视觉应用中表现出色。其紧凑的设计、高隔离保护和广泛的工作温度范围使其成为可靠的选择。尤其是 USB-5830 提供全面的数字输入和输出通道,适合需要双向控制的应用。USB-5850 和 USB-60 则分别提供了光电继电器和传统继电器输出选项,适用于不同的需求场景。总体而言,这些模块非常适合对可靠性、精度和多功能性有较高要求的工业环境。
    推荐使用:强烈推荐在需要高性能、可靠性和多功能性的工业控制和机器视觉系统中使用 USB-5800 系列模块。

USB-5830-AE参数

参数
零件状态 在售
包装方式 盒装

USB-5830-AE数据手册

厂牌 PDF简要描述 下载
ADVANTECH/台湾研华科技 数据采集和记录 ADVANTECH/台湾研华科技 USB-5830-AE USB-5830-AE数据手册

USB-5830-AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
