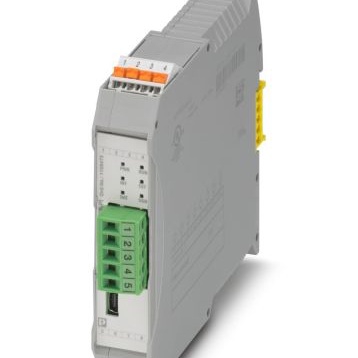

1105473

产品分类: 数据采集和记录
厂牌: PHOENIX CONTACT
产品描述: 接口模块, USB 2.0
供应商型号: 277-1105473-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 数据采集和记录 1105473

1105473概述

    # PSR-M-GW-DNET-PI 数据接口模块技术手册

    产品简介


    PSR-M-GW-DNET-PI 是一款灵活的可配置和可扩展的安全系统,旨在为机器或系统的安全监控提供解决方案。它通过 DeviceNet™ 接口将 PSR-M 基础模块连接到高级控制器,能够满足工业应用的需求。这款模块具备高度适应性,可以轻松根据用户的特定需求进行配置和扩展。

    技术参数


    - 基本特性:
    - 物品类别:网关/代理
    - 订货编号:1105473
    - 包装单位:1 件
    - 最小订购量:1 件
    - 电气特性:
    - 最大功率消耗:1.75 W
    - 额定控制电路供电电压:19.2 V DC ... 28.8 V DC(外部保险丝,典型值4 A)
    - 额定控制电路供电电流:30 mA
    - 冲击电流:小于 2.2 A(Δt = 1 ms at Us)
    - 滤波时间:典型 5 ms
    - 额定绝缘电压:250 V AC
    - 额定浪涌电压/绝缘:基本绝缘 4 kV
    - 通信协议:
    - 设备网络:DeviceNet™
    - 连接方式:1 x 网络接口,1 x 服务接口(USB 2.0 Hi-Speed)
    - 传输速率:
    - 最大传输速率:500 kbps
    - 传输速率范围:125 kbps ... 500 kbps
    - 物理规格:
    - 宽度:22.61 mm
    - 高度:107.74 mm
    - 深度:113.6 mm
    - 环境条件:
    - 保护等级:IP20
    - 工作温度范围:-10 °C ... 55 °C
    - 存储/运输温度范围:-20 °C ... 85 °C
    - 振动:10 Hz ... 150 Hz,2g
    - 冲击:10g for Δt = 16 ms

    产品特点和优势


    1. 成本效益:PSR-M-GW-DNET-PI 提供了一种成本效益高的安全解决方案,能够根据个体需求进行灵活配置。
    2. 快速启动:硬件和软件配置简便,使得安装过程变得快捷方便。
    3. 诊断功能:全面且易于理解的诊断信息有助于减少机器停机时间。
    4. 安装便捷:免工具安装,节约时间和成本。
    5. 紧凑设计:窄小的外壳尺寸仅为 22.6 mm 宽度,节省空间。

    应用案例和使用建议


    应用案例
    - 工业自动化生产线:PSR-M-GW-DNET-PI 可以用于监控工业自动化生产线上的各种设备,确保操作的安全性和可靠性。
    - 工厂自动化系统:在工厂自动化系统中,该模块可用于连接不同模块并实现数据通信,提升整体系统的稳定性和效率。
    使用建议
    - 在选择电源时,请确保输入电压范围在 19.2 V DC 到 28.8 V DC 之间,以保证模块正常运行。
    - 在安装过程中,注意检查模块与 DIN 导轨的适配性,以确保稳固安装。

    兼容性和支持


    - 兼容性:PSR-M-GW-DNET-PI 支持与 DeviceNet™ 系统的无缝集成,适用于多种工业控制系统。
    - 技术支持:Phoenix Contact 提供详尽的技术文档和支持服务,包括在线帮助和客户服务热线。

    常见问题与解决方案


    - Q:如何正确安装 PSR-M-GW-DNET-PI?
    - A:请严格按照产品手册中的步骤进行安装,确保连接牢固且符合标准。

    - Q:模块在高湿度环境下能否正常工作?
    - A:该模块可在高达 95% 的相对湿度环境中工作,但需确保无凝结水。

    - Q:如何处理模块上的故障指示灯?
    - A:若故障指示灯亮起,建议首先检查电源供应和连接是否正常,随后参考技术手册中的故障排查指南。

    总结和推荐


    总体而言,PSR-M-GW-DNET-PI 是一款高性能、灵活性强且易于安装的安全模块,特别适合于需要高度可靠性和灵活性的工业应用场合。其紧凑的设计和广泛的兼容性使其成为众多行业用户的理想选择。强烈推荐在工业自动化和工厂自动化系统中采用该模块,以提升系统的整体性能和安全性。

1105473参数

参数
零件状态 在售
包装方式 盒装

1105473厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1105473数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 数据采集和记录 PHOENIX CONTACT 1105473 1105473数据手册
